Disyuntor

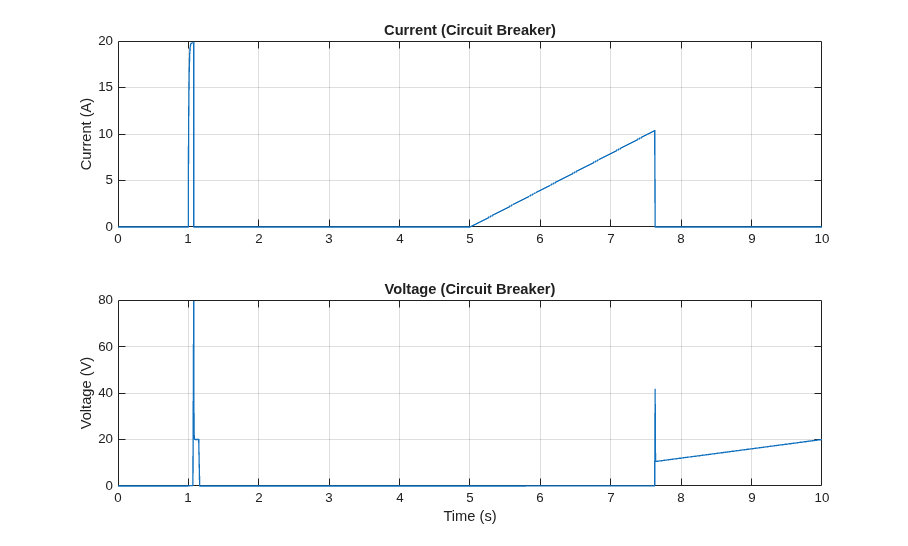

Este ejemplo muestra cómo crear un modelo de un disyuntor. El mecanismo electromecánico de un disyuntor está aproximado a una constante de tiempo de primer orden y se presupone que la fuerza mecánica es proporcional a la corriente de carga. Esta representación sencilla se puede utilizar en un modelo más grande de un sistema completo. Cuando se aplica una energía de 20 V en un segundo, se produce una corriente que sobrepasa la intensidad nominal del disyuntor y, por lo tanto, el interruptor se activa. A continuación, se presiona el reinicio a los tres segundos y la tensión aumenta. Después, el interruptor salta justo por encima de la intensidad nominal del disyuntor.
