Agregar líneas de cuadrículas y editar ubicación

Este ejemplo muestra cómo agregar líneas de cuadrículas a una gráfica. También describe cómo editar la ubicación de las líneas de cuadrículas y modificar su apariencia.

Mostrar líneas de la cuadrícula

Cree una gráfica de barras y muestre las líneas de cuadrículas. Las líneas de cuadrículas aparecen en las marcas de graduación.

y = rand(10,1);
bar(y)
grid on

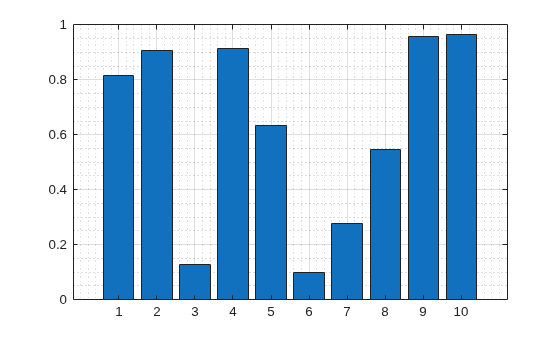

Agregue las líneas de cuadrículas secundarias entre las marcas de graduación.

grid minor

Desactive todas las líneas de cuadrículas.

grid off

Mostrar líneas de la cuadrícula en la dirección específica

Muestre las líneas de la cuadrícula en una dirección determinada accediendo al objeto Axes y establecer las propiedades XGrid, YGrid y ZGrid. Establezca estas propiedades en 'on' o 'off'.

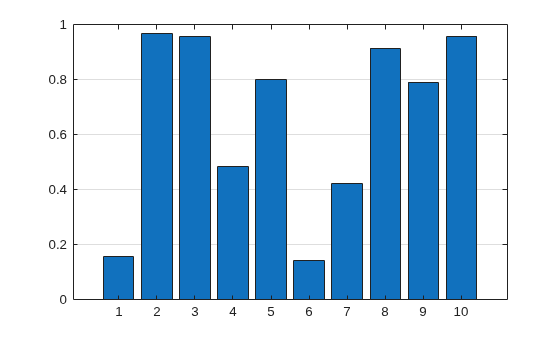

Cree una gráfica en 2D y muestre las líneas de la cuadrícula solo en la dirección de y.

y = rand(10,1);
bar(y)
ax = gca;
ax.XGrid = 'off';
ax.YGrid = 'on';

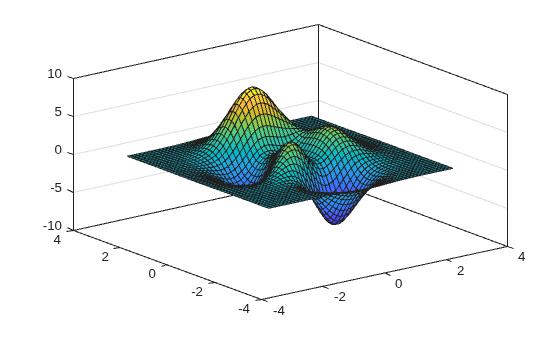

Cree una gráfica en 3D y muestre las líneas de la cuadrícula solo en la dirección de z. Utilice el comando box on para mostrar el contorno del cuadro alrededor de los ejes.

[X,Y,Z] = peaks;
surf(X,Y,Z)
box on
ax = gca;
ax.ZGrid = 'on';
ax.XGrid = 'off';
ax.YGrid = 'off';

Editar ubicación de la línea de la cuadrícula

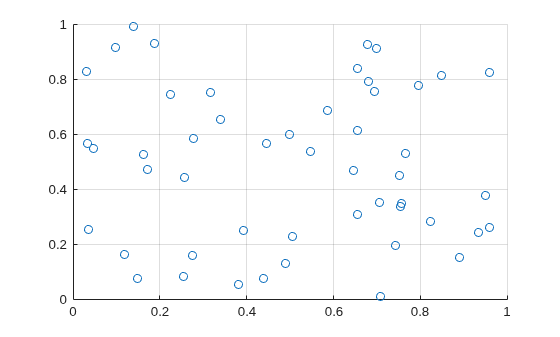

Cree un diagrama de dispersión de datos aleatorios y muestre las líneas de la cuadrícula.

x = rand(50,1);
y = rand(50,1);
scatter(x,y)
grid on

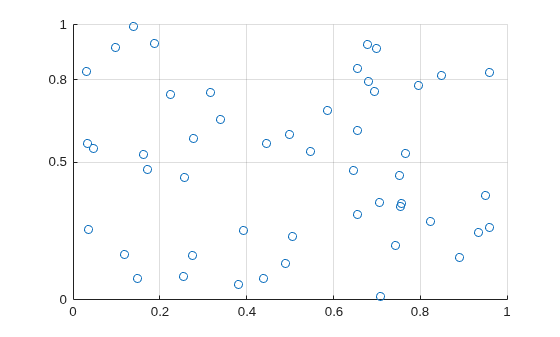

Las líneas de cuadrículas aparecen en las ubicaciones de marcas de graduación. Edite la ubicación de las líneas de las cuadrículas cambiando las ubicaciones de las marcas de graduación.

xticks(0:0.2:1)
yticks([0 0.5 0.8 1])

Modificar la apariencia visual de las líneas de la cuadrícula

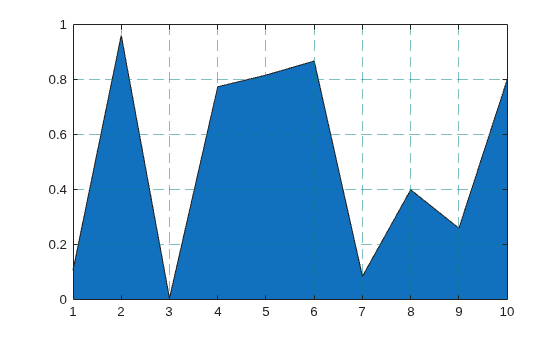

Cambie el color, el estilo de línea y la transparencia de las líneas de la cuadrícula de una gráfica de área. Modifique la apariencia de las líneas de la cuadrícula accediendo al objeto Axes. Después, establezca las propiedades relacionadas con la cuadrícula, como las propiedades GridColor, GridLineStyle y GridAlpha. Muestre las líneas de las cuadrículas en la parte superior de la gráfica estableciendo la propiedad Layer.

y = rand(10,1);
area(y)
grid on

ax = gca;
ax.GridColor = [0 .5 .5];
ax.GridLineStyle = '--';
ax.GridAlpha = 0.5;
ax.Layer = 'top';
