Combinar diagramas de contorno y gráficas de campos vectoriales

Mostrar los vectores de los gradientes y las líneas de contorno en la misma gráfica.

Represene 10 contornos de xe-x2-y2 sobre una cuadrícula de -2 a 2 en las direcciones x e y.

[X,Y] = meshgrid(-2:0.2:2);
Z = X .* exp(-X.^2 - Y.^2);

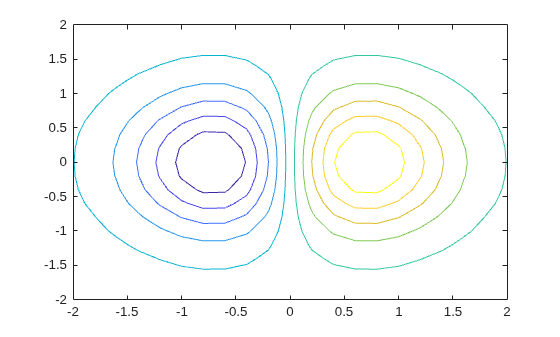

contour(X,Y,Z,10)

Figure contains an axes. The axes contains an object of type contour.

Calcule el gradiente 2D de Z mediante la función gradient. La función gradient genera U como el gradiente en la dirección x y V, como el gradiente en la dirección y. Visualice las flechas que indican los valores de los gradientes mediante la función quiver.

[U,V] = gradient(Z,0.2,0.2);
hold on
quiver(X,Y,U,V)
hold off

Figure contains an axes. The axes contains 2 objects of type contour, quiver.
