Resaltar niveles de contorno específicos

Este ejemplo muestra cómo resaltar los contornos en niveles concretos.

Defina Z como la matriz generada a partir de la función peaks.

Z = peaks(100);

Redondee los valores mínimo y máximo en Z y guarde dichos valores en zmin y zmax, respectivamente. Defina zlevs como 40 valores entre zmin y zmax.

zmin = floor(min(Z(:)));
zmax = ceil(max(Z(:)));
zinc = (zmax - zmin) / 40;
zlevs = zmin:zinc:zmax;

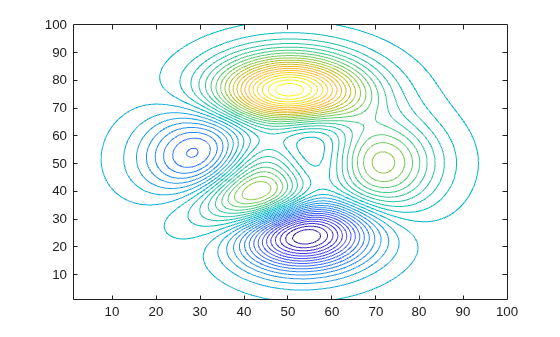

Represente las líneas de contorno.

figure
contour(Z,zlevs)

Figure contains an axes. The axes contains an object of type contour.

Defina zindex como un vector de valores enteros entre zmin y zmax indexados por 2.

zindex = zmin:2:zmax;

Conserve el diagrama de contorno anterior. Cree un segundo diagrama de contorno y utilice zindex para resaltar las líneas de contorno en todos los demás valores enteros. Establezca el ancho de línea en 2.

hold on
contour(Z,zindex,'LineWidth',2)
hold off

Figure contains an axes. The axes contains 2 objects of type contour.
