Crear garaje de estacionamiento
Este ejemplo muestra cómo crear una estructura de estacionamiento en RoadRunner. El estacionamiento típico de América del Norte consta de múltiples niveles repetidos de espacios de estacionamiento con una rampa de conexión, a menudo con espacios de estacionamiento, que une los niveles. Para crear un estacionamiento en RoadRunner, siga estos pasos:
Cree una plantilla de un nivel del estacionamiento.
Modifique una instancia de la plantilla para el nivel del suelo.
Copie, pegue, traduzca y conecte instancias del nivel del estacionamiento.
Modificar las rutas de nivel superior.
Agregue cualquier elemento adicional a la estructura o al entorno.
Las siguientes secciones describen los pasos enumerados en detalle.
Crear una plantilla de escena de nivel de estacionamiento
Desarrolle una sola capa del diseño del estacionamiento deseado. Este ejemplo considera un carril exterior con una rampa de carril dividido que conecta niveles y espacios de estacionamiento a ambos lados de la rampa. Agregue los espacios de estacionamiento usando la herramienta Agregar carril, la herramienta de estacionamiento y la herramienta de señalización de carril. Crea los extremos del garaje usando la herramienta de unión personalizada, con algunos ajustes en los radios. En esta única capa, la rampa del carril dividido está al mismo nivel que el carril exterior, lo que permite que las capas se conecten cuando se apilan.
Agregue accesorios adicionales a la escena desde la biblioteca de recursos, que incluyen:
Posts— Los postes, al apilarse, se convierten en la estructura del garaje.Extrusions— Las extrusiones forman las barandillas interiores y exteriores del garaje.Stencils: las plantillas, comoSLOWyYIELD, indican el flujo de tráfico esperado en el garaje.

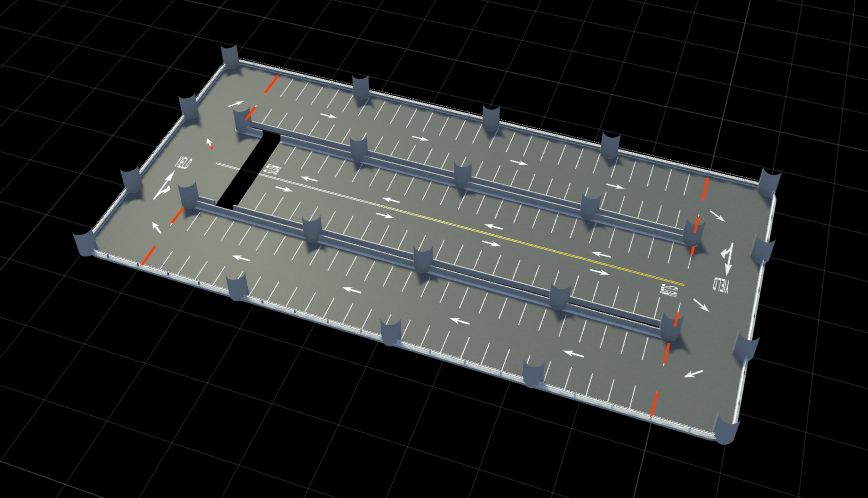

Esta figura muestra una muestra de la capa única del estacionamiento.
Después de completar una sola capa del estacionamiento, guarde la capa como plantilla de escena. En el menú, seleccione Assets, luego seleccione New > Folder y nombre la carpeta Templates. Seleccione New > Scene Template para guardar la capa actual. Elija un nombre, como ParkingGarageLevel, para el nuevo activo. Para obtener más información sobre la creación de recursos de plantilla de escena, consulte Crear, importar y modificar recursos de escena.
Crear nivel del suelo
Cree el nivel del suelo del estacionamiento modificando el nivel del estacionamiento en la escena actual. La escena de muestra a nivel del suelo incluye estas modificaciones:
Hierba circundante, agregada usando la herramienta Superficie.
Una calle exterior, con conexión al garaje.
Aceras que rodean el perímetro del garaje.
Espacios de estacionamiento designados y accesibles extra amplios cerca de la entrada del garaje.
Eliminación de algunas de las extrusiones de barandilla.

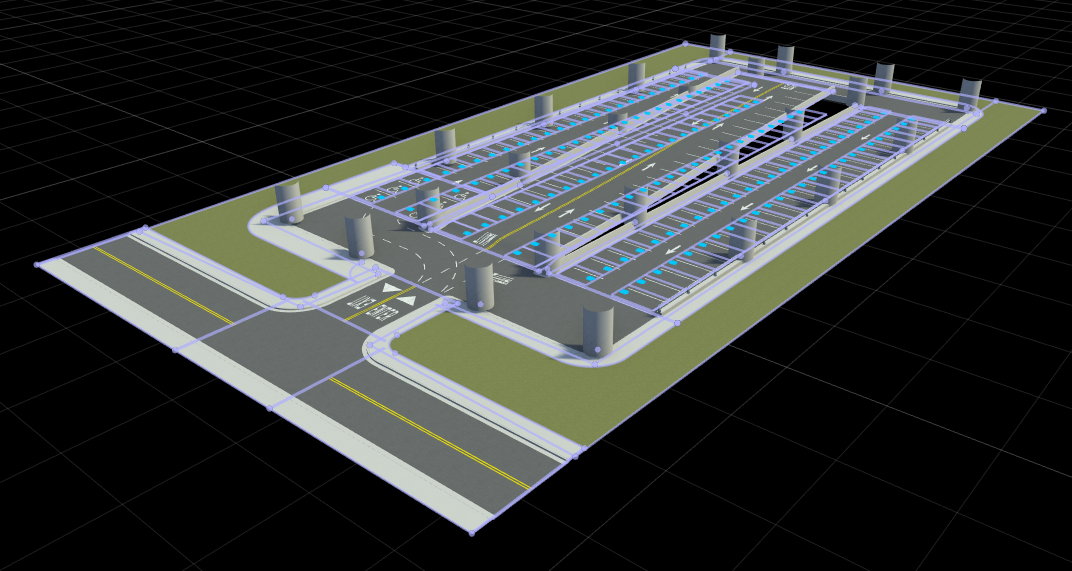

Esta figura muestra el nivel del suelo del estacionamiento.
Agregar niveles al estacionamiento
Desde la RoadRunner Asset Library, arrastre y coloque el recurso ParkingGarageLevel creado en la sección anterior. Alinee el nuevo nivel horizontalmente con el nivel del suelo usando los accesorios Posts como guías. Arrastre la flecha del eje verde para subir y bajar el nivel hasta que esté a la altura deseada. Con el nivel aún seleccionado, copie ( Ctrl+C ) el nivel.
Nota
Una vez que haga clic en la flecha del eje, no suelte el botón hasta que el nivel esté en la posición final deseada.

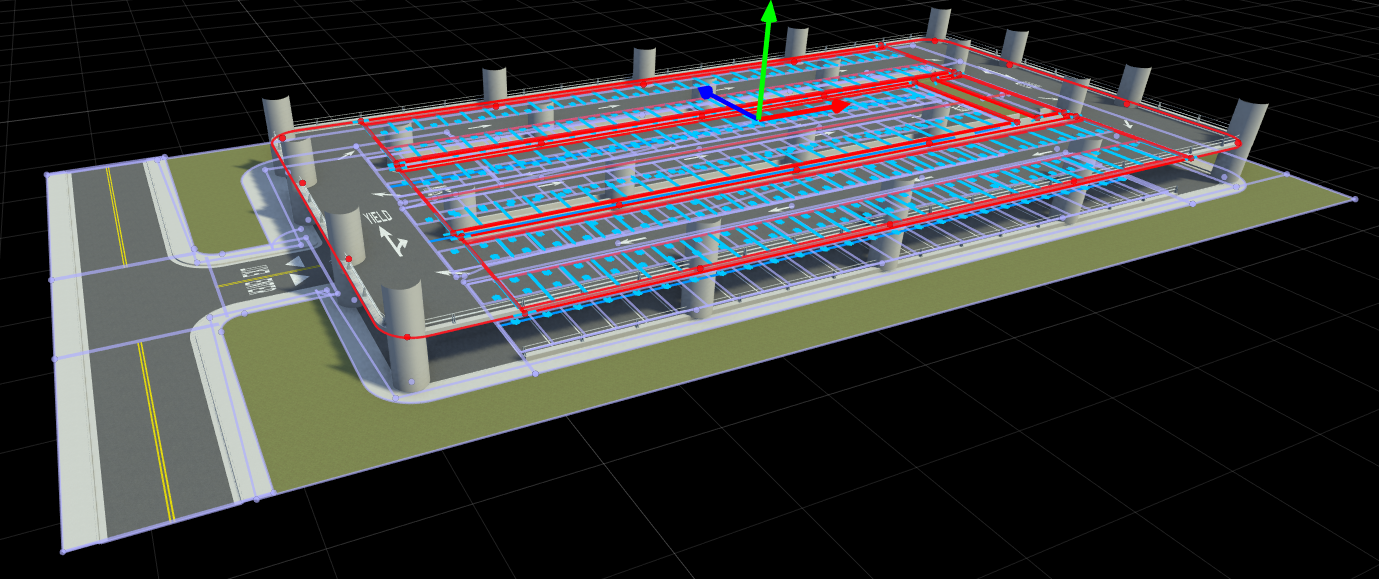

Para agregar niveles adicionales, pegue ( Ctrl+V ) una copia del nivel anterior y repita los pasos de posicionamiento anteriores hasta que haya agregado el número deseado de niveles. Esta figura muestra un nuevo nivel que se agrega al garaje.

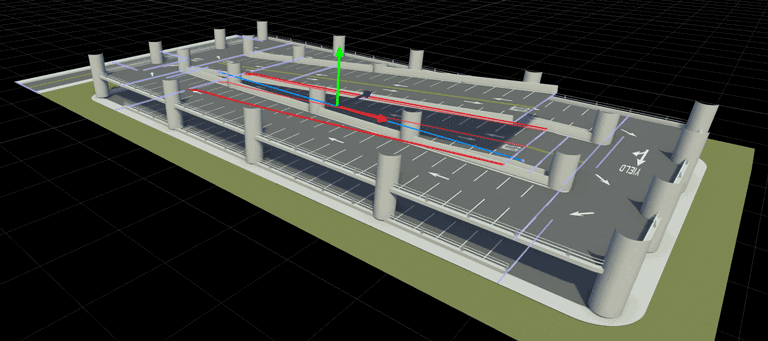

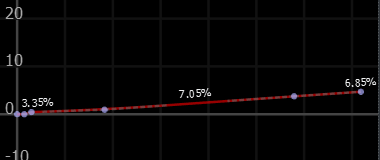

En cada nivel, seleccione la rampa. Utilizando la herramienta Altura de la carretera o el Editor 2D, ajuste la inclinación de la rampa para conectarla al siguiente nivel. Puede utilizar la herramienta Plan de carretera para conectar la rampa al siguiente nivel. Estas figuras muestran la rampa y 2D Editor.

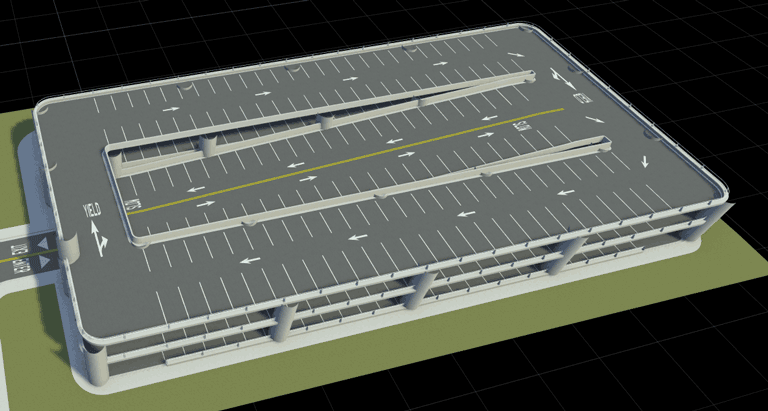

En el nivel superior del garaje, selecciona y elimina la rampa, ya que no conecta con ningún nivel. Usando la herramienta de unión personalizada, modifique los radios de unión del nivel superior para que encajen sobre el Posts.
Estructura de garaje completa

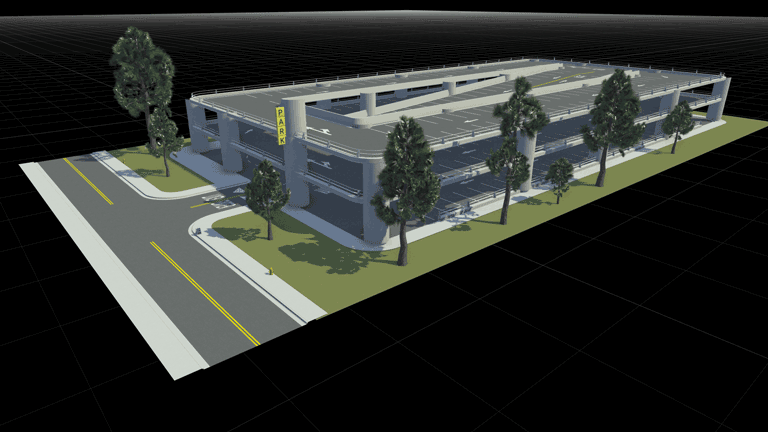

Complete la estructura del garaje ajustando elementos específicos en cada nivel, como Posts, o agregando accesorios adicionales a la escena desde la RoadRunner Asset Library. En el estacionamiento de muestra, se agregaron Signs y Trees para completar la escena. Esta imagen muestra la escena final del estacionamiento.
