dspdata.psd
Densidad espectral de potencia
Sintaxis
Hpsd = dspdata.psd(Data)
Hpsd = dspdata.psd(Data,Frequencies)
Hpsd = dspdata.psd(...,'Fs',Fs)
Hpsd = dspdata.psd(...,'SpectrumType',SpectrumType)
Hpsd = dspdata.psd(...,'CenterDC',flag)
Descripción
Nota
No se recomienda el uso de dspdata.psd
. En su lugar, utilice pburg
, pcov
, periodogram
, pmcov
, pmtm
, pwelch
o pyulear
.
La densidad espectral de potencia (PSD) está prevista para espectros continuos. La integral de la PSD a lo largo de una banda de frecuencia determinada calcula la potencia promedio en la señal a lo largo de esa banda de frecuencia. A diferencia del espectro cuadrático medio, los picos de este espectro no reflejan la potencia con la frecuencia determinada. Para obtener más información, consulte el método avgpower
de dspdata
.
Una PSD unilateral contiene la potencia total de la señal del intervalo de frecuencia de DC a la mitad de la tasa de Nyquist. Una PSD bilateral contiene la potencia total en el intervalo de frecuencia de DC a la tasa de Nyquist.
Hpsd = dspdata.psd(Data)
utiliza los datos de densidad espectral de potencia incluidos en Data
, que pueden presentar la forma de un vector o de una matriz en los que cada columna sea un conjunto de datos independiente. A continuación se muestran los valores predeterminados de otras propiedades del objeto:
Propiedad | Valor predeterminado | Descripción |
---|---|---|
|
| Vector de caracteres de solo lectura |
|
introducir | Vector de frecuencias a las que se evalúa la densidad espectral de potencia. El intervalo de este vector depende del valor Si no especifica Si se selecciona La longitud del vector |
|
| Frecuencia de muestreo, que es |
|
| Intervalo de Nyquist a lo largo del cual se calcula la densidad espectral de potencia. Los valores válidos son El alcance de la mitad del intervalo de Nyquist es [0 pi) o [0 pi], según el número de puntos FFT. En el caso del intervalo de Nyquist completo, el alcance es [0 2pi). |
|
| Si la frecuencia está normalizada ( |
Hpsd = dspdata.psd(Data,Frequencies)
utiliza los datos de estimación de la densidad espectral de potencia incluidos en los vectores Data
y Frequencies
.
Hpsd = dspdata.psd(...,'Fs',Fs)
utiliza la frecuencia de muestreo Fs
. Al especificar Fs
se utiliza un conjunto predeterminado de frecuencias lineales (en Hz
) basado en Fs
y establece NormalizedFrequency
en false
.
Hpsd = dspdata.psd(...,'SpectrumType',SpectrumType)
especifica el intervalo a lo largo del cual se calcula la densidad espectral de potencia. En el caso de los datos a partir de [0 π) o [0 π], establezca el SpectrumType
en onesided
; en el caso de los datos a partir de [0 2π), establezca el SpectrumType
en twosided
.
Hpsd = dspdata.psd(...,'CenterDC',flag)
utiliza el valor de flag
para indicar si el componente de frecuencia cero (DC) está centrado. Si flag
es true
, indica que el componente de DC se encuentra en el centro del espectro bilateral. Establezca flag
en false
si el componente de DC se encuentra en el borde izquierdo del espectro.
Métodos
Los métodos proporcionan formas de ejecutar las funciones directamente en el objeto dspdata
. Puede aplicar un método directamente a la variable que ha asignado al objeto dspdata.psd
. Puede utilizar los siguientes métodos con objetos dspdata.psd
.
avgpower
centerdc
normalizefreq
onesided
plot
twosided
Por ejemplo, para normalizar la frecuencia y establecer el parámetro NormalizedFrequency
en true, utilice
Hpsd = normalizefreq(Hpsd)
Para obtener información detallada sobre cómo usar los métodos y representar el espectro, consulte la página de referencia dspdata
.

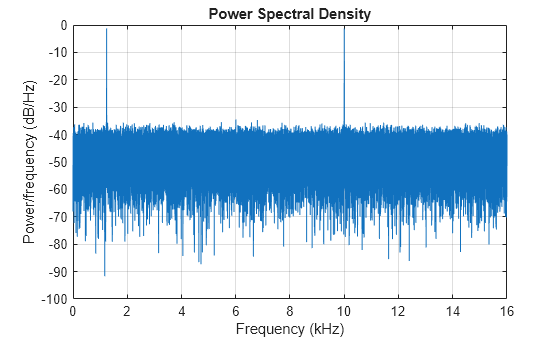

Ejemplos
Historial de versiones
Introducido antes de R2006a
