Determinar anchos de pico

Cree una señal que consista en una suma de curvas de campana. Especifique la ubicación, la altura y la anchura de cada curva.

x = linspace(0,1,1000);  Pos = [1 2 3 5 7 8]/10; Hgt = [4 4 2 2 2 3]; Wdt = [3 8 4 3 4 6]/100;  for n = 1:length(Pos)     Gauss(n,:) =  Hgt(n)*exp(-((x - Pos(n))/Wdt(n)).^2); end  PeakSig = sum(Gauss);

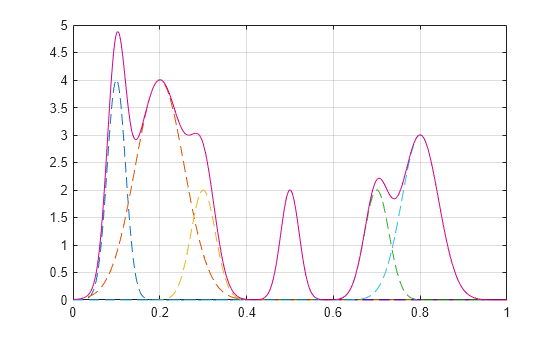

Trazar las curvas individuales y su suma.

plot(x,Gauss,'--',x,PeakSig) grid

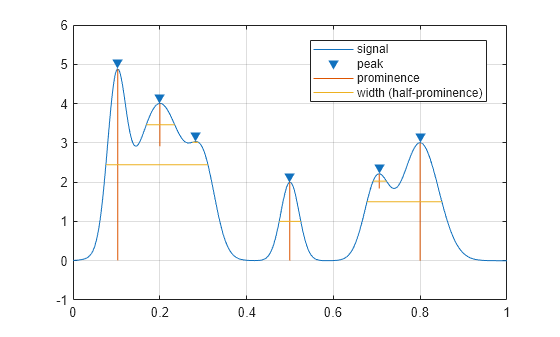

Mida las anchuras de los picos utilizando la media prominencia como referencia.

findpeaks(PeakSig,x,'Annotate','extents')

Mida los anchos de nuevo, esta vez utilizando la media altura como referencia.

findpeaks(PeakSig,x,'Annotate','extents','WidthReference','halfheight') title('Signal Peak Widths')
