Regresión lineal de dominio de frecuencia

En este ejemplo se muestra cómo utilizar la transformación discreta de Fourier para construir un modelo de regresión lineal para una serie temporal. La serie temporal utilizada en este ejemplo es el número mensual de muertes accidentales en los Estados Unidos de 1973 a 1979. Los datos se publican en Brockwell y Davis (2006). La fuente original es el Consejo Nacional de Seguridad de los Estados Unidos.

Introduzca los datos. Copie la matriz en el espacio de trabajo MATLAB®.exdata

exdata = [         9007        7750        8162        7717        7792        7836         8106        6981        7306        7461        6957        6892         8928        8038        8124        7776        7726        7791         9137        8422        7870        7925        8106        8129        10017        8714        9387        8634        8890        9115        10826        9512        9556        8945        9299        9434        11317       10120       10093       10078       10625       10484        10744        9823        9620        9179        9302        9827         9713        8743        8285        8037        8314        9110         9938        9129        8433        8488        8850        9070         9161        8710        8160        7874        8265        8633         8927        8680        8034        8647        8796        9240];

es una matriz de 12 por 6.exdata Cada columna de contiene 12 meses de datos.exdata La primera fila de cada columna contiene el número de muertes accidentales en Estados Unidos para enero del año correspondiente. La última fila de cada columna contiene el número de muertes accidentales en Estados Unidos para diciembre del año correspondiente.

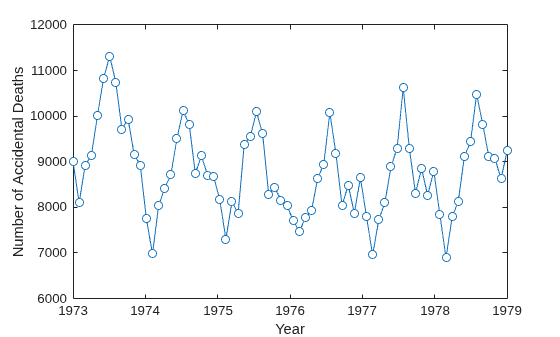

Remodele la matriz de datos en una serie temporal de 72 por 1 y trazar los datos de los años 1973 a 1978.

ts = reshape(exdata,72,1); years = linspace(1973,1979,72);  plot(years,ts,'o-','MarkerFaceColor','auto') xlabel('Year') ylabel('Number of Accidental Deaths')

Una inspección visual de los datos indica que el número de muertes accidentales varía de manera periódica. El período de la oscilación parece ser de aproximadamente 1 año (12 meses). La naturaleza periódica de los datos sugiere que un modelo apropiado puede

<math display="block">
<mrow>
<mi>X</mi>
<mo stretchy="false">(</mo>
<mi>n</mi>
<mo stretchy="false">)</mo>
<mo>=</mo>
<mi>μ</mi>
<mo>+</mo>
<munder>
<mrow>
<mo></mo>
</mrow>
<mrow>
<mi>k</mi>
</mrow>
</munder>
<mrow>
<mo>(</mo>
<msub>
<mrow>
<mi>A</mi>
</mrow>
<mrow>
<mi>k</mi>
</mrow>
</msub>
<mi mathvariant="normal">cos</mi>
<mrow>
<mfrac>
<mrow>
<mrow>
<mn>2</mn>
<mi>π</mi>
<mi>k</mi>
<mi>n</mi>
</mrow>
</mrow>
<mrow>
<mrow>
<mi>N</mi>
</mrow>
</mrow>
</mfrac>
</mrow>
<mo>+</mo>
<msub>
<mrow>
<mi>B</mi>
</mrow>
<mrow>
<mi>k</mi>
</mrow>
</msub>
<mi mathvariant="normal">cos</mi>
<mrow>
<mfrac>
<mrow>
<mrow>
<mn>2</mn>
<mi>π</mi>
<mi>k</mi>
<mi>n</mi>
</mrow>
</mrow>
<mrow>
<mrow>
<mi>N</mi>
</mrow>
</mrow>
</mfrac>
</mrow>
<mo>)</mo>
</mrow>
<mo>+</mo>
<mi>ε</mi>
<mo stretchy="false">(</mo>
<mi>n</mi>
<mo stretchy="false">)</mo>
<mo>,</mo>
</mrow>
</math>

Dónde

<math display="block">
<mrow>
<mi>μ</mi>
</mrow>
</math>
es la media general,
<math display="block">
<mrow>
<mi>N</mi>
</mrow>
</math>
es la longitud de la serie temporal, y
<math display="block">
<mrow>
<mi>ε</mi>
<mo stretchy="false">(</mo>
<mi>n</mi>
<mo stretchy="false">)</mo>
</mrow>
</math>
es una secuencia de ruido blanco de variables aleatorias gaussianas independientes e idénticas distribuidas (iid) con media cero y alguna varianza. El término de ruido aditivo explica la aleatoriedad inherente a los datos. Los parámetros del modelo son la media general y las amplitudes de los cosenos y senos. El modelo es lineal en los parámetros.

Para construir un modelo de regresión lineal en el dominio de tiempo, debe especificar qué frecuencias utilizar para los cosenos y senos, formar la matriz de diseño y resolver las ecuaciones normales con el fin de obtener las estimaciones de mínimos cuadrados de los parámetros del modelo. En este caso, es más fácil utilizar la transformación discreta de Fourier para detectar las periodicidades, conservar solo un subconjunto de los coeficientes de Fourier e invertir la transformación para obtener la serie temporal ajustada.

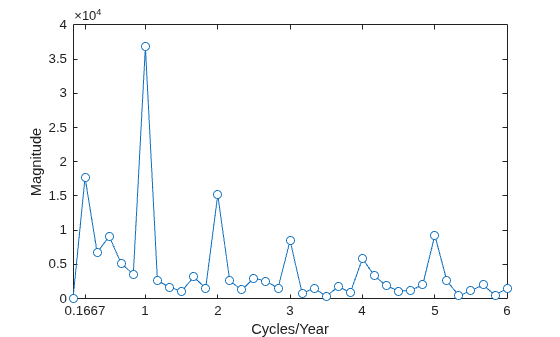

Realizar un análisis espectral de los datos para revelar qué frecuencias contribuyen significativamente a la variabilidad en los datos. Debido a que la media global de la señal es aproximadamente 9.000 y es proporcional a la transformación de Fourier a 0 frecuencia, reste la media antes del análisis espectral. Esto reduce el coeficiente de Fourier de gran magnitud a 0 frecuencia y hace que cualquier oscilación significativa sea más fácil de detectar. Las frecuencias en la transformación de Fourier se espacian en un intervalo que es el recíproco de la longitud de la serie temporal, 1/72. Muestreo de los datos mensualmente, la frecuencia más alta en el análisis espectral es 1 ciclo/2 meses. En este caso, es conveniente mirar el análisis espectral en términos de ciclos/año para escalar las frecuencias en consecuencia para la visualización.

tsdft = fft(ts-mean(ts)); freq = 0:1/72:1/2;  plot(freq.*12,abs(tsdft(1:length(ts)/2+1)),'o-', ...     'MarkerFaceColor','auto') xlabel('Cycles/Year') ylabel('Magnitude') ax = gca; ax.XTick = [1/6 1 2 3 4 5 6];

En función de las magnitudes, la frecuencia de 1 ciclo/12 meses es la oscilación más significativa en los datos. La magnitud en 1 ciclo/12 meses es más del doble de grande que cualquier otra magnitud. Sin embargo, el análisis espectral revela que también hay otros componentes periódicos en los datos. Por ejemplo, parece haber componentes periódicos en armónicos (múltiplos enteros) de 1 ciclo/12 meses. También parece haber un componente periódico con un período de 1 ciclo/72 meses.

Basándose en el análisis espectral de los datos, ajuste un modelo de regresión lineal simple utilizando un término de coseno y seno con una frecuencia del componente más significativo: 1 ciclo/año (1 ciclo/12 meses).

Determine la bandeja de frecuencia en la transformación discreta de Fourier que corresponde a 1 ciclo/12 meses. Porque las frecuencias están espaciadas en 1/72 y la primera bin corresponde a 0 frecuencia, la bin correcta es 72/12+1. Esta es la bandeja de frecuencia de la frecuencia.Positivo También debe incluir el contenedor de frecuencia correspondiente a la frecuencia: -1 ciclo/12 meses.Negativo Con la indexación de MATLAB, el bin de frecuencia de la frecuencia negativa es 72-72/12+1.

Cree un vector 72 por 1 de ceros. Rellene los elementos apropiados del vector con los coeficientes de Fourier correspondientes a una frecuencia positiva y negativa de 1 ciclo/12 meses. Invierta la transformación de Fourier y agregue la media general para obtener un ajuste a los datos de muerte accidental.

freqbin = 72/12; freqbins = [freqbin 72-freqbin]+1; tsfit = zeros(72,1); tsfit(freqbins) = tsdft(freqbins); tsfit = ifft(tsfit); mu = mean(ts); tsfit = mu+tsfit;

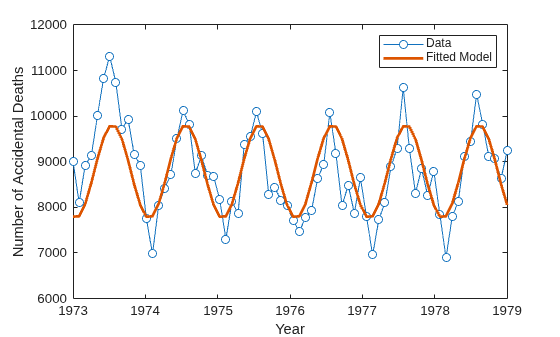

Trazar los datos originales junto con la serie ajustada utilizando dos coeficientes De Fourier.

plot(years,ts,'o-','MarkerFaceColor','auto') xlabel('Year') ylabel('Number of Accidental Deaths') hold on plot(years,tsfit,'linewidth',2) legend('Data','Fitted Model') hold off

El modelo ajustado parece capturar la naturaleza periódica general de los datos y apoya la conclusión inicial de que los datos oscilan con un ciclo de 1 año.

Para evaluar la adecuada frecuencia de 1 ciclo/12 meses que representa la serie temporal observada, forman los residuos. Si los residuos se asemejan a una secuencia de ruido blanco, el modelo lineal simple con una frecuencia ha modelado adecuadamente la serie temporal.

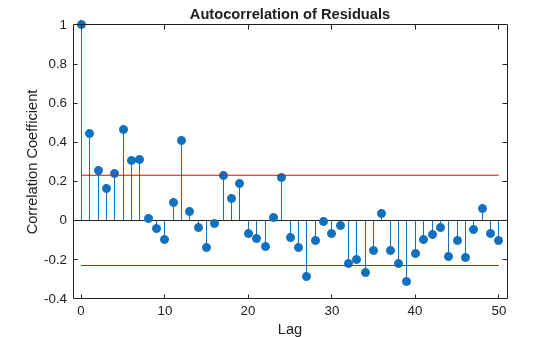

Para evaluar los residuos, utilice la secuencia de autocorrelación con intervalos de confianza del 95% para un ruido blanco.

resid = ts-tsfit; [xc,lags] = xcorr(resid,50,'coeff');  stem(lags(51:end),xc(51:end),'filled') hold on lconf = -1.96*ones(51,1)/sqrt(72); uconf = 1.96*ones(51,1)/sqrt(72); plot(lags(51:end),lconf,'r') plot(lags(51:end),uconf,'r') xlabel('Lag') ylabel('Correlation Coefficient') title('Autocorrelation of Residuals') hold off

Los valores de autocorrelación quedan fuera de los límites de confianza del 95% en un número de retrasos. No parece que los residuos sean ruido blanco. La conclusión es que el modelo lineal simple con un componente sinusoidal no tiene en cuenta todas las oscilaciones en el número de muertes accidentales. Esto se espera porque el análisis espectral reveló componentes periódicos adicionales además de la oscilación dominante. La creación de un modelo que incorpore términos periódicos adicionales indicados por el análisis espectral mejorará el ajuste y blanqueará los residuos.

Ajuste un modelo que consiste en las tres magnitudes de coeficiente de Fourier más grandes. Debido a que usted tiene que retener los coeficientes de Fourier correspondientes a las frecuencias negativas y positivas, retener los 6 índices más grandes.

tsfit2dft = zeros(72,1); [Y,I] = sort(abs(tsdft),'descend'); indices = I(1:6); tsfit2dft(indices) = tsdft(indices);

Demostrar que la preservación de sólo 6 de los 72 coeficientes de Fourier (3 frecuencias) conserva la mayor parte de la energía de la señal. En primer lugar, demuestre que conservar todos los coeficientes de Fourier produce la equivalencia de energía entre la señal original y la transformación de Fourier.

norm(1/sqrt(72)*tsdft,2)/norm(ts-mean(ts),2)
ans = 1.0000

La relación es 1. Ahora, examine la relación de energía donde sólo se conservan 3 frecuencias.

norm(1/sqrt(72)*tsfit2dft,2)/norm(ts-mean(ts),2)
ans = 0.8991

Casi el 90% de la energía se retiene. Equivalentemente, el 90% de la varianza de la serie temporal se contabiliza por 3 componentes de frecuencia.

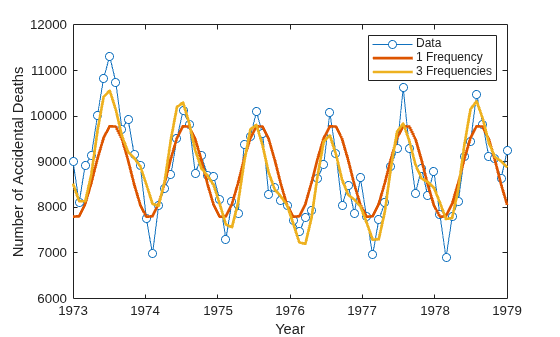

Formar una estimación de los datos basada en 3 componentes de frecuencia. Compare los datos originales, el modelo con una frecuencia y el modelo con 3 frecuencias.

tsfit2 = mu+ifft(tsfit2dft,'symmetric');  plot(years,ts,'o-','markerfacecolor','auto') xlabel('Year') ylabel('Number of Accidental Deaths') hold on plot(years,tsfit,'linewidth',2) plot(years,tsfit2,'linewidth',2) legend('Data','1 Frequency','3 Frequencies') hold off

El uso de 3 frecuencias ha mejorado el ajuste a la señal original. Puede ver esto examinando la autocorrelación de los residuos del modelo de 3 frecuencias.

resid = ts-tsfit2; [xc,lags] = xcorr(resid,50,'coeff');  stem(lags(51:end),xc(51:end),'filled') hold on lconf = -1.96*ones(51,1)/sqrt(72); uconf = 1.96*ones(51,1)/sqrt(72); plot(lags(51:end),lconf,'r') plot(lags(51:end),uconf,'r') xlabel('Lag') ylabel('Correlation Coefficient') title('Autocorrelation of Residuals') hold off

El uso de 3 frecuencias ha dado lugar a residuos que se aproximan más a un proceso de ruido blanco.

Demostrar que los valores de parámetro obtenidos de la transformación de Fourier son equivalentes a un modelo de regresión lineal de dominio temporal. Encuentre las estimaciones de mínimos cuadrados para la media general, las amplitudes del coseno y las amplitudes sinusoidales para las tres frecuencias formando la matriz de diseño y resolviendo las ecuaciones normales. Compare la serie temporal ajustada con la obtenida de la transformación de Fourier.

X = ones(72,7); X(:,2) = cos(2*pi/72*(0:71))'; X(:,3) = sin(2*pi/72*(0:71))'; X(:,4) = cos(2*pi*6/72*(0:71))'; X(:,5) = sin(2*pi*6/72*(0:71))'; X(:,6) = cos(2*pi*12/72*(0:71))'; X(:,7) = sin(2*pi*12/72*(0:71))'; beta = X\ts; tsfit_lm = X*beta; max(abs(tsfit_lm-tsfit2))
ans = 1.2733e-11

Los dos métodos producen resultados idénticos. El valor absoluto máximo de la diferencia entre las dos formas de onda está en el orden de 10-12. En este caso, el enfoque de dominio de frecuencia era más fácil que el enfoque de dominio de tiempo equivalente. Naturalmente, se utiliza un análisis espectral para inspeccionar visualmente qué oscilaciones están presentes en los datos. A partir de ese paso, es fácil utilizar los coeficientes de Fourier para construir un modelo para la señal que consiste en una suma cosenos y senos.

Para obtener más detalles sobre el análisis espectral en series temporales y la equivalencia con la regresión de dominio del tiempo, véase Shumway y Stoffer, 2006).

Si bien el análisis espectral puede responder a qué componentes periódicos contribuyen significativamente a la variabilidad de los datos, no explica por qué esos componentes están presentes. Si examina estos datos detenidamente, verá que los valores mínimos del ciclo de 12 meses tienden a producirse en febrero, mientras que los valores máximos se producen en julio. Una explicación plausible para estos datos es que las personas son naturalmente más activas en verano que en invierno. Desafortunadamente, como resultado de este aumento de la actividad, hay una mayor probabilidad de que ocurran accidentes fatales.

Referencias

Brockwell, Peter J., y Richard A. Davis. .Time Series: Theory and Methods Nueva York: Springer, 2006.

Shumway, Robert H., y David S. Stoffer. .Time Series Analysis and Its Applications with R Examples Nueva York: Springer, 2006.
