Sistema de calefacción residencial
En este ejemplo se muestra cómo crear un modelo de un sistema sencillo de calefacción residencial. El modelo contiene un calefactor, un termostato y una estructura de una casa con cuatro partes: aire del interior, paredes de la casa, ventanas y tejado.
La casa intercambia calor con el entorno a través de sus paredes, ventanas y tejado. Cada parte está simulada como una combinación de una convección térmica, una conducción térmica y la masa térmica. El calefactor comienza a bombear aire caliente si la temperatura ambiente es inferior a 18 °C y se apaga si la temperatura es superior a 23 °C. La simulación calcula el coste de calefacción y las temperaturas del interior.
El interruptor manual permite investigar el comportamiento del sistema con el sistema de calefacción desconectado.
Modelo

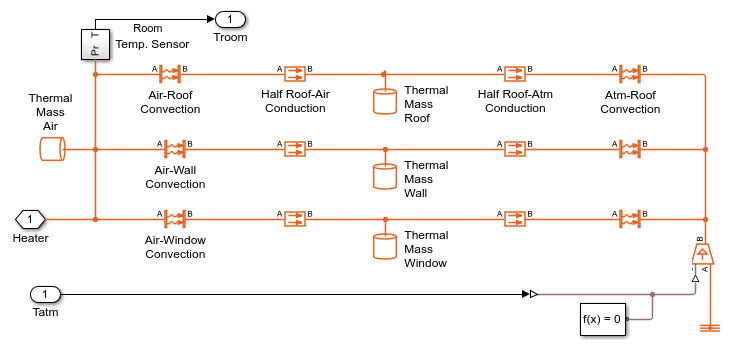

House Thermal Network Subsystem

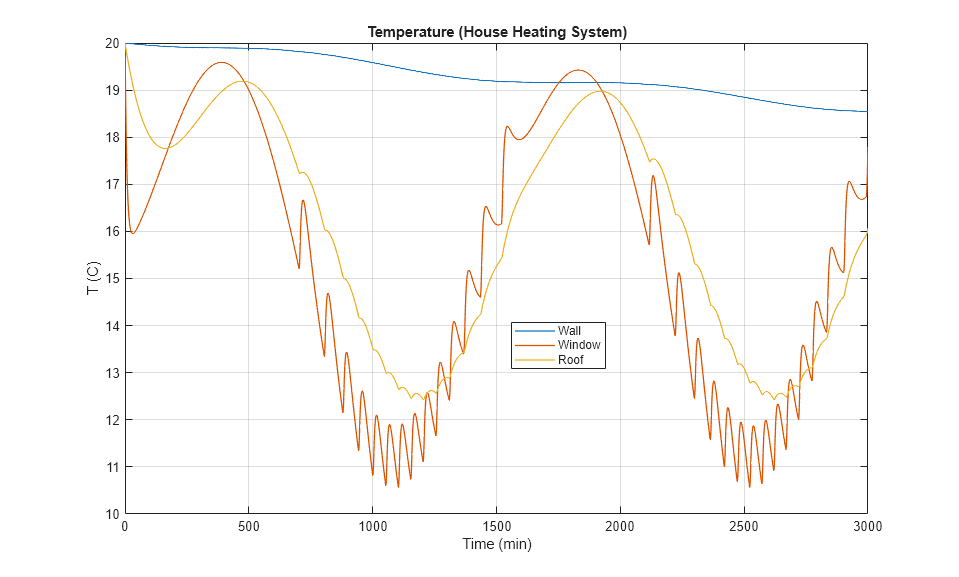

Resultados de simulación a partir de scopes
Resultados de simulación a partir del registro de Simscape
