Sistema de baterías de iones de litio con fallo
R2026bEste ejemplo muestra cómo simular un sistema de baterías formado por múltiples series de celdas conectadas de una forma eficiente. También muestra cómo se puede introducir un fallo en una de las celdas para ver el impacto en el rendimiento de la batería y en la temperatura de las celdas. Por motivos de eficiencia, no se crea simplemente un modelo de las celdas idénticas de series conectadas conectando los modelos de las celdas en serie. En su lugar, se utiliza una única celda y la tensión en terminales se aumenta en proporción con el número de celdas. El fallo se representa cambiando los parámetros del subsistema Cell 10 Fault, reduciendo tanto la capacidad como la tensión en circuito abierto y aumentando los valores de resistencia.
Modelo

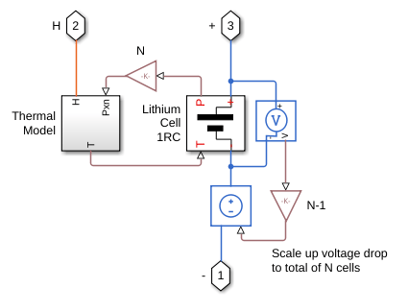

Cell 01 to 09 Subsystem

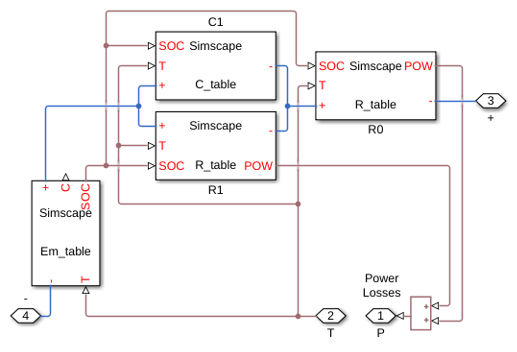

Lithium Cell 1RC Subsystem

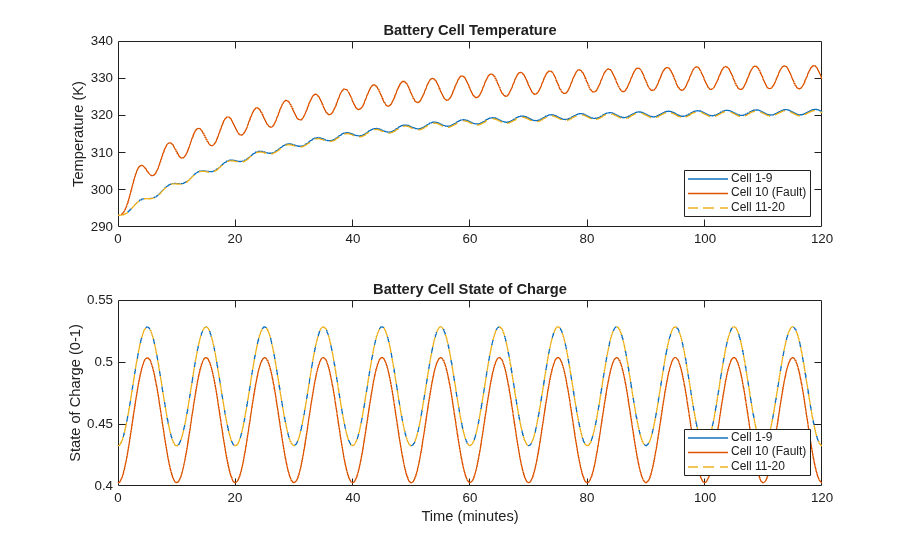

Resultados de simulación a partir del registro de Simscape
