Convertidor Boost

Abrir modelo

Este ejemplo muestra el funcionamiento de un convertidor Boost.

Descripción

Un convertidor Boost es un convertidor de potencia de CC/CC que aumenta la tensión desde la entrada (fuente) hasta la salida (carga). En un modo de conducción continua (la corriente que pasa por el inductor nunca desciende a cero), la función de transferencia teórica del convertidor Boost es:

$Vout / Vin = 1 / (1-D)$

donde $D$ es el ciclo de trabajo.

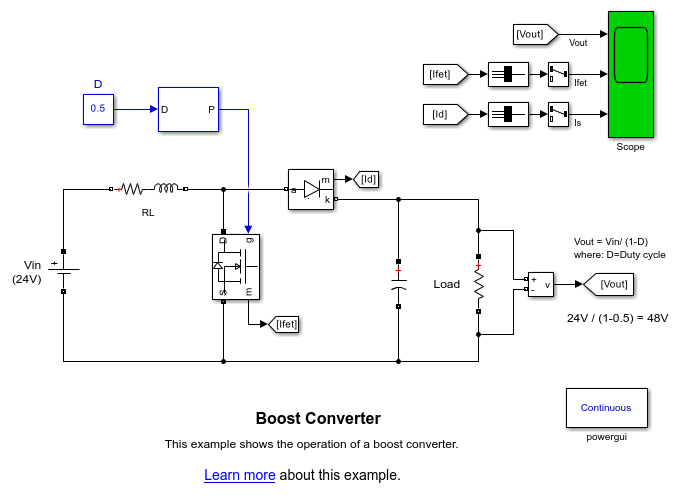

En este ejemplo, el convertidor suministra una carga RC de una fuente de 24 V y la frecuencia PWM está establecida en 20 kHz.

Simulación

Ejecute la simulación y observe las formas de onda en Scope. Verifique que el valor medio de la tensión de carga (Vout) esté muy cerca del valor teórico de: Vout = 24 / (1 - 0,5) = 48 V.
