Convertidor Buck

Abrir modelo

Este ejemplo muestra el funcionamiento de un convertidor Buck.

Descripción

Un convertidor Buck es un convertidor de potencia de CC/CC que reduce la tensión desde la entrada (fuente) hasta la salida (carga). En un modo de conducción continua (la corriente que pasa por el inductor nunca desciende a cero), la función de transferencia teórica del convertidor Buck es:

$Vout / Vin = D$

donde $D$ es el ciclo de trabajo.

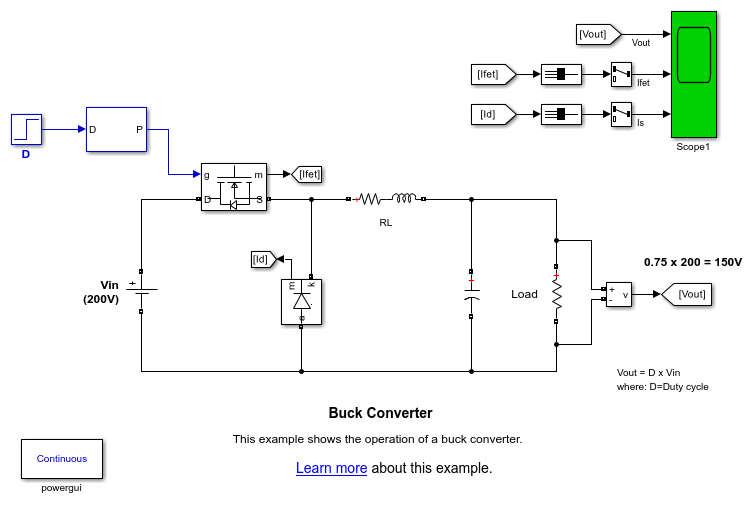

En este ejemplo, el convertidor suministra una carga RC de una fuente de 200 V y la frecuencia PWM está establecida en 10 kHz.

Simulación

Ejecute la simulación y observe las formas de onda en Scope1. A 3,5 ms, el ciclo de trabajo aumenta de 0,5 a 0,75. Verifique que el valor medio de la tensión de carga (Vout) al final de la simulación esté muy cerca del valor teórico de: 0,75 * 200 = 150 V.
