Convertidor directo

Abrir modelo

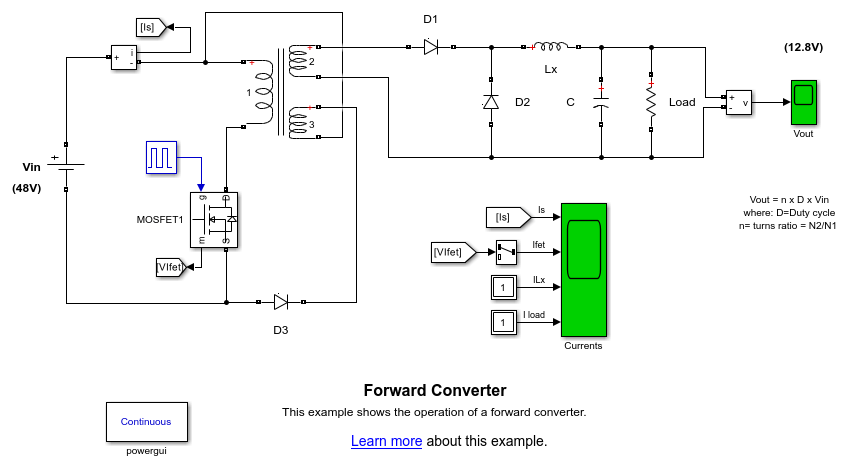

Este ejemplo muestra el funcionamiento de un convertidor directo.

Descripción

El convertidor directo es un convertidor de CC/CC que utiliza un transformador en serie con el dispositivo de conmutación (MOSFET en este ejemplo) para aislar la fuente de la carga y aumentar o reducir la tensión de entrada en base a la relación de espiras del transformador. La función de transferencia teórica del convertidor directo es:

$Vout = n*D*Vin$

donde $D$ es el ciclo de trabajo y $n$ es la relación de espiras del transformador $(N_2/N_1)$
