Carga/descarga de batería de alta tensión

Abrir modelo

Este ejemplo muestra una batería de alta tensión como las que se utilizan en vehículos eléctricos híbridos. El modelo utiliza un perfil de corriente enlace de CC realista que se genera a partir de un ciclo de conducción dinámica. El tiempo total de la simulación es 3.600 s.

Modelo

Resultados de simulación a partir del registro de Simscape

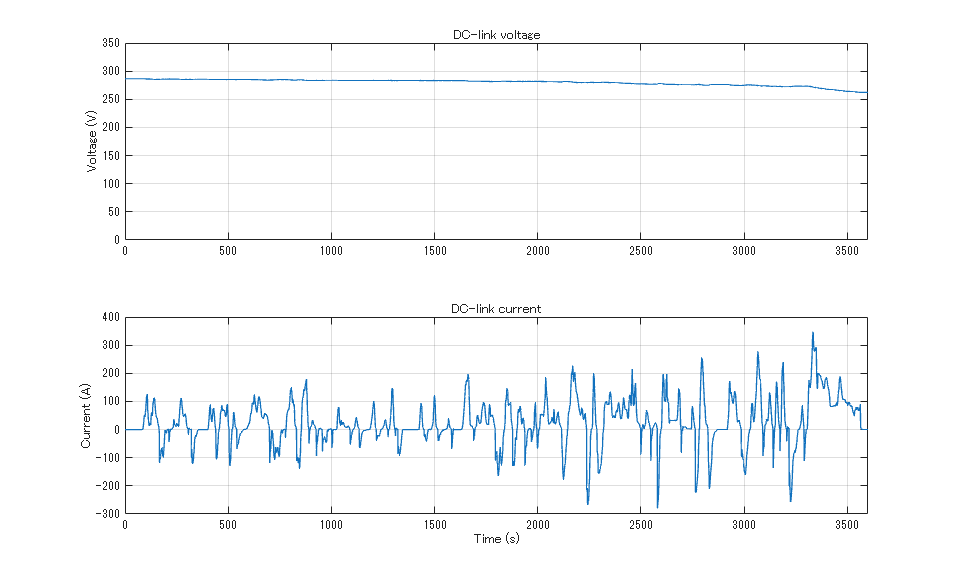

La siguiente gráfica muestra el tensión de la batería y la corriente de salida.

Resultados de simulación en tiempo real

Este ejemplo se ha probado en estas plataformas:

  • Plataforma objetivo Speedgoat™ Performance en tiempo real con CPU Intel® 3.5 GHz i7 multicore y 4 GB de RAM.

  • dSPACE® SCALEXIO LabBox con Intel® Core XEON E3-1275v3 a 3.5 GHz y 4 GB de RAM.

Puede ejecutar este modelo en tiempo real con un tamaño de paso de 20 microsegundos usando el solver local de Simscape. Para tasas de muestreo pequeñas, puede producirse un desbordamiento de tarea durante la ejecución de la tarea inicial debido a una caché fría. Para evitar este desbordamiento, si la plataforma seleccionada admite estas opciones, relaje el comportamiento de arranque especificando un número limitado de desbordamientos de tarea o aumentando el tiempo de muestreo de tareas periódicas durante la fase de arranque de la aplicación en tiempo real.
