Control de velocidad de máquina de reluctancia variable
Este ejemplo muestra cómo controlar la velocidad del rotor en un accionamiento eléctrico basado en una máquina de reluctancia variable (SRM). Una fuente de tensión de CC alimenta a la SRM a través de un puente de tres brazos controlado. Los ángulos de activación y desactivación del convertidor se mantienen constantes.

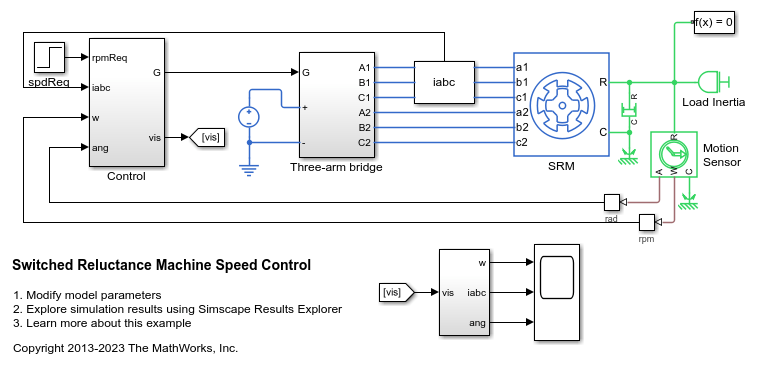

Modelo
Resultados de simulación en tiempo real
Este ejemplo se ha probado en una plataforma objetivo Speedgoat Performance en tiempo real con CPU Intel® 3.5 GHz i7 multicore. Este modelo puede ejecutarse en tiempo real con un tamaño de paso de 80 microsegundos.
Consulte también
Switched Reluctance Machine (Multi-Phase)
