Actualización de canales y control de luces con ESP8266

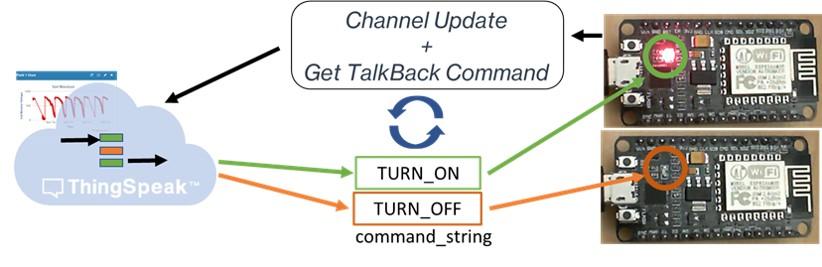

Este ejemplo muestra cómo actualizar un canal y recuperar comandos de una cola ThingSpeak™ TalkBack. Utilice los comandos para cambiar el estado del LED integrado.

Utilice TalkBack cuando su aplicación involucre una máquina que desee ejecutar solo cuando haya un comando en la cola.

Puede actualizar su canal simultáneamente y recuperar el último comando guardado en una cola de TalkBack. Agregue el parámetro talkback_key a su solicitud POST y ThingSpeak devolverá el último comando TalkBack en la respuesta.

Hardware compatible

• ESP8266 y otras placas basadas en ESP8266

• NodoMCU

• nosotros

Requisitos previos

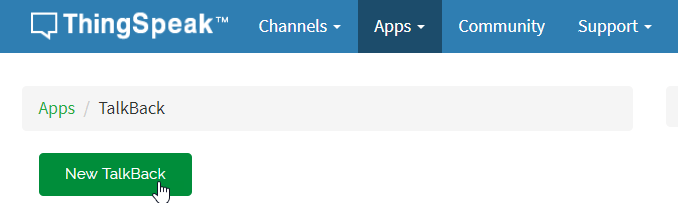

Debe tener al menos un canal configurado para completar este ejemplo. Cree un canal como se muestra en Collect Data in a New Channel y registre la clave API de escritura. También necesitas configurar un TalkBack. Ve a Aplicaciones > TalkBacks y elige Nuevo TalkBack.

Agregar comandos a la cola de TalkBack

Puede agregar comandos a una cola de TalkBack de dos maneras.

• Utilice la interfaz web de ThingSpeak TalkBack para agregar comandos a la cola de TalkBack. Puede configurar TalkBack para tener hasta 8000 comandos.

• Utilice la API de ThingSpeak. Puede utilizar una solicitud HTTP POST para agregar un comando a la cola. En la siguiente POST, reemplace TALKBACK_ID, YOUR_TALKBACK_API_KEY, TALKBACK_COMMAND y POSITION_NUMBER.

POST https://api.thingspeak.com/talkbacks/TALKBACK_ID/commands
 api_key=YOUR_TALKBACK_API_KEY
     command_string=TALKBACK_COMMAND
     position=POSITION_NUMBER

Programa tu ESP8266

1) Descargue el último IDE de Arduino®.

2) Agregue el paquete de placa ESP8266.

3) En Archivo > Preferencias, ingrese https://arduino.esp8266.com/stable/package_esp8266com_index.json en URL adicionales de Board Manager.

4) Elija Tools > Boards > Board Manager. Ingrese ESP8266 en la barra de búsqueda, luego seleccione e instale el paquete.

5) En el menú Herramientas, seleccione el puerto y la placa apropiados en el IDE de Arduino. El hardware utilizado para generar este ejemplo utilizó la opción Node MCU 1.0 (ESP 8266–12E) .

6) Pegue el código en el IDE de Arduino. Agregue la información de su red Wi-Fi, su clave API de TalkBack y su número de TalkBack.

7) Programe el dispositivo y luego observe el monitor serie y el LED para observar los cambios cuando se consumen los comandos. Cada comando que se ejecuta se elimina de la lista. Debe agregar más comandos a la lista una vez que se consuman.

Código

1) Comience incluyendo las bibliotecas apropiadas y definiendo variables. Ingrese el SSID y la contraseña de su red. Edite el número de canal y los parámetros de TalkBack para ID y clave API.

/*
WriteMultipleFieldsAndFetchCommandFromTalkBack

Description: Writes values to fields 1,2,3, and 4 and checks a TalkBack queue every 20 seconds for new commands.
             The TalkBack documentation can be found at https://www.mathworks.com/help/thingspeak/talkback-app.html.

Hardware: ESP8266-based boards

Notes:
- Requires ESP8266WiFi library and ESP8266 board add-on. See https://github.com/esp8266/Arduino for details.
- Select the target hardware from Tools > Board

Copyright 2018, The MathWorks, Inc.
*/

#include <ESP8266WiFi.h>

char ssid[] = <enter your SSID>;   // your network SSID (name)
char pass[] = <enter your password>;   // your network password

WiFiClient  client;

unsigned long myChannelNumber = <enter your channel ID>;
unsigned long myTalkBackID = <enter your TalkBack ID>;
const char * myTalkBackKey = <enter your TalkBack API key>;

// Initialize values for ThingSpeak updates
int number1 = 0;
int number2 = random(0,100);
int number3 = random(0,100);
int number4 = random(0,100);

2) En la función setup , inicializa el LED e inicia el monitor serial.

void setup() {
  pinMode(LED_BUILTIN, OUTPUT);  // Set up LED
  Serial.begin(115200);  // Initialize serial
}

3) En el bucle principal, comience estableciendo una conexión a la red Wi-Fi local. Cree el mensaje POST a partir de los números generados aleatoriamente. Envíe la POST, verifique el resultado y busque un comando TalkBack. Luego genere nuevos números aleatorios para la siguiente solicitud POST en 20 segundos.

void loop() {

  // Connect or reconnect to Wi-Fi
  if(WiFi.status() != WL_CONNECTED){
    Serial.print("Attempting to connect to SSID: ");
    Serial.println(String(ssid));
    while(WiFi.status() != WL_CONNECTED){
      WiFi.begin(ssid, pass);
      Serial.print(".");
      delay(5000);
    }
    Serial.println("\nConnected.");
  }

  // Create the message body for the POST out of the values
  String postMessage =  String("field1=") + String(number1) +
                        String("&field2=") + String(number2) +
                        String("&field3=") + String(number3) +
                        String("&field4=") + String(number4) +
                        String("&api_key=") + String(myWriteAPIKey) +
                        String("&talkback_key=") + String(myTalkBackKey);


   // Make a string for any commands in the queue
  String newCommand = String();

  // Make the POST to ThingSpeak
  int x = httpPOST(postMessage, newCommand);
  client.stop();

  // Check the result
  if(x == 200){
    Serial.println("checking queue...");
    // check for a command returned from TalkBack
    if(newCommand.length() != 0){

      Serial.print("  Latest command from queue: ");
      Serial.println(newCommand);

      if(newCommand == "TURN_ON"){
        digitalWrite(LED_BUILTIN, HIGH);
      }

      if(newCommand == "TURN_OFF"){
        digitalWrite(LED_BUILTIN, LOW);
      }
    }
    else{
      Serial.println("  Nothing new.");
    }

  }
  else{
    Serial.println("Problem checking queue. HTTP error code " + String(x));
  }

  // Confirm code works by changing values
  number1++;
  if(number1 > 99){
    number1 = 0;
  }
  number2 = random(0,100);
  number3 = random(0,100);
  number4 = random(0,100);

  delay(20000); // Wait 20 seconds to update the channel again
}

4) Utilice la función httpPOST para publicar datos en ThingSpeak y leer el siguiente comando de TalkBack.

// General function to POST to ThingSpeak
int httpPOST(String postMessage, String &response){

  bool connectSuccess = false;
  connectSuccess = client.connect("api.thingspeak.com",80);

  if(!connectSuccess){
      return -301;
  }

  postMessage += "&headers=false";

  String Headers =  String("POST /update HTTP/1.1\r\n") +
                    String("Host: api.thingspeak.com\r\n") +
                    String("Content-Type: application/x-www-form-urlencoded\r\n") +
                    String("Connection: close\r\n") +
                    String("Content-Length: ") + String(postMessage.length()) +
                    String("\r\n\r\n");

  client.print(Headers);
  client.print(postMessage);

  long startWaitForResponseAt = millis();
  while(client.available() == 0 && millis() - startWaitForResponseAt < 5000){
      delay(100);
  }

  if(client.available() == 0){
    return -304; // Didn't get server response in time
  }

  if(!client.find(const_cast<char *>("HTTP/1.1"))){
      return -303; // Couldn't parse response (didn't find HTTP/1.1)
  }

  int status = client.parseInt();
  if(status != 200){
    return status;
  }

  if(!client.find(const_cast<char *>("\n\r\n"))){
    return -303;
  }

  String tempString = String(client.readString());
  response = tempString;

  return status;

}
