Controlar una luz con TalkBack en ESP32

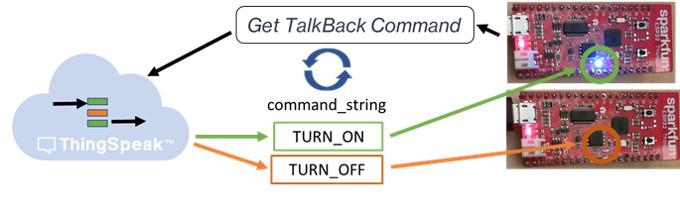

Este ejemplo muestra cómo recuperar comandos de una cola ThingSpeak™ TalkBack y usarlos para cambiar el estado del LED integrado.
Utilice TalkBack cuando su aplicación involucre una máquina que desee ejecutar solo cuando haya un comando en la cola.

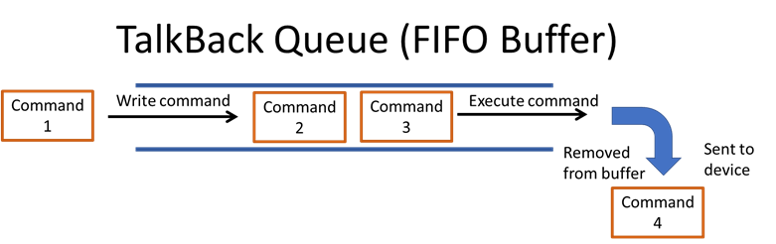

En este ejemplo, escribe TURN_ON o TURN_OFF en una cola de TalkBack y el dispositivo cambia el estado del LED integrado para que coincida con el comando. Utilice TalkBack App para almacenar comandos para su dispositivo. Utilice los comandos web interface o HTTP para escribir comandos de dispositivos en una lista. Puede almacenar hasta 8000 comandos en la lista. Cada vez que el dispositivo lee la lista de comandos, lee un solo comando y elimina el último comando de la lista.
Hardware compatible
ESP32
Requisitos previos
Debe tener al menos un canal configurado para completar este ejemplo. Cree un canal como se muestra en Collect Data in a New Channel y registre la clave API de escritura. También necesitas configurar un TalkBack. Ve a Aplicaciones > TalkBacks y elige Nuevo TalkBack.
Agregar comandos a la cola de TalkBack
Puede agregar comandos a una cola de TalkBack de dos maneras.
Utilice la interfaz web de ThingSpeak TalkBack para agregar comandos a la cola de TalkBack. Puede configurar TalkBack para tener hasta 8000 comandos.
Utilice la API de ThingSpeak. Puede utilizar una solicitud HTTP POST para agregar un comando a la cola. En la siguiente POST, reemplace
TALKBACK_ID,YOUR_TALKBACK_API_KEY,TALKBACK_COMMANDyPOSITION_NUMBERcon los valores apropiados. para tu canal.
POST https://api.thingspeak.com/talkbacks/TALKBACK_ID/commands
api_key=YOUR_TALKBACK_API_KEY
command_string=TALKBACK_COMMAND
position=POSITION_NUMBER
Programa tu ESP32
1) Descargue el último IDE de Arduino®.
2) Instale el núcleo ESP32. Para obtener más información, consulte Install Arduino ESP32 Support.
3) En el menú Herramientas, seleccione el puerto y la placa apropiados en el IDE de Arduino. Este ejemplo se prueba utilizando la opción Sparkfun ESP32 Thing .
4) Pegue el código en el IDE de Arduino. Agregue la información de su red Wi-Fi, su clave API de TalkBack y su número de TalkBack.
5) Programe el dispositivo y luego observe el monitor serie y el LED para observar los cambios cuando se consumen los comandos. Cada comando que se ejecuta se elimina de la lista. Debe agregar más comandos a la lista una vez que se consuman.
Código
1) Comience incluyendo las bibliotecas apropiadas y definiendo variables. Ingrese el SSID y la contraseña de su red. Ingrese su número de canal y los parámetros de TalkBack: myTalkBackID y miTalkBackKey.
/*
FetchCommandFromTalkBack
Description: Checks a TalkBack queue every 60 seconds and set the state of the build in LED according
to the latest command fetched. Turn the LED on and off by using the commands TURN_ON and TURN_OFF.
The TalkBack documentation can be found at https://www.mathworks.com/help/thingspeak/talkback-app.html.
Hardware: ESP32-based boards
Notes:
- Requires installation of EPS32 core.
- Select the target hardware from the Tools > Board menu
Copyright 2018, The MathWorks, Inc.
*/
#include <WiFi.h>
char ssid[] = <enter your SSID>; // Your network SSID (name)
char pass[] = <enter your password>; // Your network password
WiFiClient client;
unsigned long myTalkBackID = <enter your TalkBack ID>;
const char * myTalkBackKey = <enter your TalkBack API key>;
2) En la función setup , inicializa el LED e inicia el monitor serial.
void setup() {
pinMode(LED_BUILTIN, OUTPUT); // Set up LED
Serial.begin(115200); // Initialize serial
WiFi.mode(WIFI_STA);
}
3) En el bucle principal, comience estableciendo una conexión a la red Wi-Fi local. Cree el mensaje POST con los parámetros correctos. Envíe la solicitud POST, verifique el resultado y busque un comando TalkBack. Espere 60 segundos y revise la cola nuevamente.
void loop() {
// Connect or reconnect to Wi-Fi
if(WiFi.status() != WL_CONNECTED){
Serial.print("Attempting to connect to SSID: ");
Serial.println(String(ssid));
while(WiFi.status() != WL_CONNECTED){
WiFi.begin(ssid, pass);
Serial.print(".");
delay(5000);
}
Serial.println("\nConnected.");
}
// Create the TalkBack URI
String tbURI = String("/talkbacks/") + String(myTalkBackID) + String("/commands/execute");
// Create the message body for the POST out of the values
String postMessage = String("api_key=") + String(myTalkBackKey);
// Make a string for any commands that might be in the queue
String newCommand = String();
// Make the POST to ThingSpeak
int x = httpPOST(tbURI, postMessage, newCommand);
client.stop();
// Check the result
if(x == 200){
Serial.println("checking queue...");
// check for a command returned from TalkBack
if(newCommand.length() != 0){
Serial.print(" Latest command from queue: ");
Serial.println(newCommand);
if(newCommand == "TURN_ON"){
digitalWrite(LED_BUILTIN, HIGH);
}
if(newCommand == "TURN_OFF"){
digitalWrite(LED_BUILTIN, LOW);
}
}
else{
Serial.println(" Nothing new.");
}
}
else{
Serial.println("Problem checking queue. HTTP error code " + String(x));
}
delay(60000); // Wait 60 seconds to check queue again
}
4) Utilice la función httpPOST para leer el siguiente comando de TalkBack.
// General function to POST to ThingSpeak
int httpPOST(String uri, String postMessage, String &response){
bool connectSuccess = false;
connectSuccess = client.connect("api.thingspeak.com",80);
if(!connectSuccess){
return -301;
}
postMessage += "&headers=false";
String Headers = String("POST ") + uri + String(" HTTP/1.1\r\n") +
String("Host: api.thingspeak.com\r\n") +
String("Content-Type: application/x-www-form-urlencoded\r\n") +
String("Connection: close\r\n") +
String("Content-Length: ") + String(postMessage.length()) +
String("\r\n\r\n");
client.print(Headers);
client.print(postMessage);
long startWaitForResponseAt = millis();
while(client.available() == 0 && millis() - startWaitForResponseAt < 5000){
delay(100);
}
if(client.available() == 0){
return -304; // Didn't get server response in time
}
if(!client.find(const_cast<char *>("HTTP/1.1"))){
return -303; // Couldn't parse response (didn't find HTTP/1.1)
}
int status = client.parseInt();
if(status != 200){
return status;
}
if(!client.find(const_cast<char *>("\n\r\n"))){
return -303;
}
String tempString = String(client.readString());
response = tempString;
return status;
}
