Dilatar una imagen para ampliar una forma

En este ejemplo se muestra cómo dilatar una imagen usando la función imdilate. La operación de dilatación morfológica amplía o espesa los objetos en primer plano de una imagen.

Cree una imagen binaria de muestra sencilla que contenga un objeto en primer plano: la región cuadrangular de los valores 1 en el centro de la imagen.

BW = zeros(9,10);
BW(4:6,4:7) = 1

BW = 9×10

     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     0     1     1     1     1     0     0     0
     0     0     0     1     1     1     1     0     0     0
     0     0     0     1     1     1     1     0     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0

imshow(imresize(BW,40,'nearest'))

Cree un elemento estructurante para usar con imdilate. Para dilatar un objeto geométrico, generalmente se crea un elemento estructurante con la misma forma que el objeto.

SE = strel('square',3)

SE =
strel is a square shaped structuring element with properties:

      Neighborhood: [3x3 logical]
    Dimensionality: 2

Dilate la imagen, pasando la imagen de entrada y el elemento estructurante a imdilate. Observe cómo la dilatación añade un rango de los valores 1 en todos los lados del objeto en primer plano.

BW2 = imdilate(BW,SE)

BW2 = 9×10

     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     1     1     1     1     1     1     0     0
     0     0     1     1     1     1     1     1     0     0
     0     0     1     1     1     1     1     1     0     0
     0     0     1     1     1     1     1     1     0     0
     0     0     1     1     1     1     1     1     0     0
     0     0     0     0     0     0     0     0     0     0
     0     0     0     0     0     0     0     0     0     0

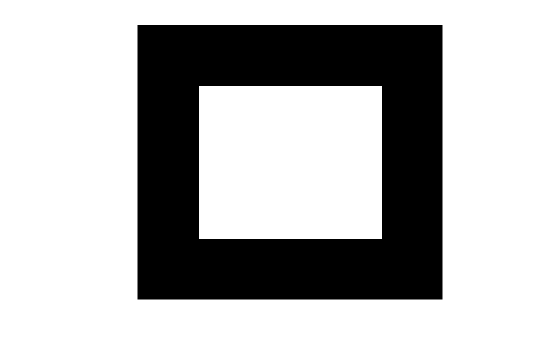

imshow(imresize(BW2,40,'nearest'))

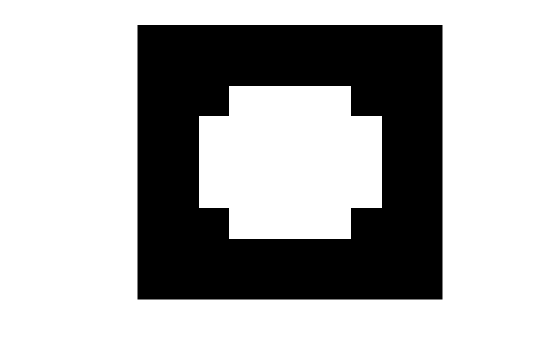

Con fines de comparación, cree un elemento estructurante que tenga una forma distinta. Dilate la imagen original usando el nuevo elemento estructurante.

SE2 = strel('diamond',1);
BW3 = imdilate(BW,SE2);
imshow(imresize(BW3,40,'nearest'))
