checkerboard

Crear una imagen de damero

Descripción

ejemplo

I = checkerboard crea una imagen de damero de 8 por 8 cuadrados que tiene cuatro esquinas identificables. El diseño en forma de damero está hecho de mosaicos. Cada mosaico contiene cuatro cuadrados, cada uno con 10 píxeles por lado por defecto. Los cuadrados claros de la mitad izquierda del damero son blancos. Los cuadrados claros de la mitad derecha del damero son grises.

TILE = [BLACK LIGHT; LIGHT BLACK]

Checkerboard pattern consisting of one tile, showing the layout of two black squares on the top left and bottom right, one gray square on the top right, and one white square on the bottom left.

ejemplo

I = checkerboard(n) crea una imagen de damero de 8 por 8 cuadrados en la que cada cuadrado tiene n píxeles por lado.

ejemplo

I = checkerboard(n,p,q) crea una imagen de damero rectangular donde p especifica el número de filas de mosaicos y q especifica el número de columnas de mosaicos. Si omite el argumento q, por defecto el número de columnas es de p y el damero es cuadrado. Cada cuadrado tiene n píxeles por lado.

Ejemplos

contraer todo

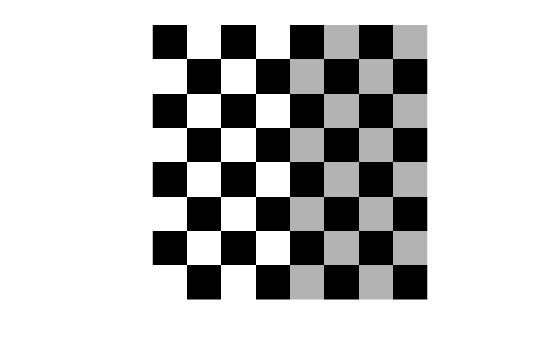

Cree un damero en el que el lado de cada cuadrado es de 20 píxeles de longitud.

I = checkerboard(20);

Muestre el damero.

imshow(I)

Figure contains an axes object. The axes object contains an object of type image.

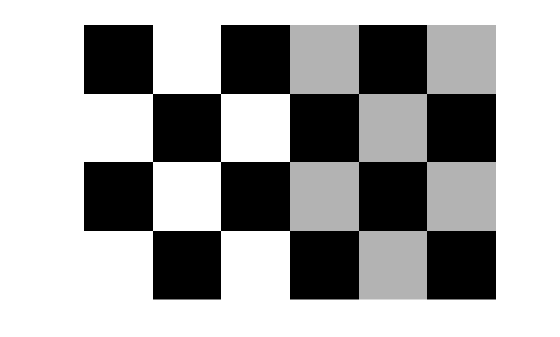

Cree un damero rectangular de 2 mosaicos de alto y 3 mosaicos de ancho. El lado de cada cuadrado es de 20 píxeles de longitud.

J = checkerboard(20,2,3);

Muestre el damero.

figure
imshow(J)

Figure contains an axes object. The axes object contains an object of type image.

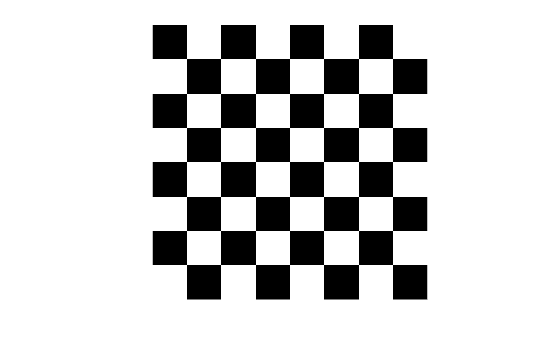

Cree un damero blanco y negro con el tamaño de mosaico por defecto y el número de filas y columnas por defecto.

K = (checkerboard > 0.5);

Muestre el damero.

figure
imshow(K)

Figure contains an axes object. The axes object contains an object of type image.

Argumentos de entrada

contraer todo

Longitud del lado de cada cuadrado en píxeles en el diseño del damero, especificado como un entero positivo.

Número de filas de mosaicos en el diseño de damero, especificado como un entero positivo. Como hay cuatro cuadrados por mosaico, hay 2*p filas de cuadrados en el damero.

Número de columnas de mosaicos en el diseño del damero, especificado como un entero positivo. Si se omite el argumento q, el valor por defecto es de p y el damero es cuadrado. Como hay cuatro cuadrados por mosaico, hay 2*q columnas de cuadrados en el damero.

Argumentos de salida

contraer todo

Imagen rectangular con un diseño de damero, devuelta como arreglo numérico 2D. Los cuadrados claros de la mitad izquierda del damero son blancos. Los cuadrados claros de la mitad derecha del damero son grises.

Tipos de datos: double

Historial de versiones

Introducido antes de R2006a
