SignalStatisticsConfiguration
Descripción
Utilice el objeto SignalStatisticsConfiguration para medir estadísticas de señal, como valor máximo, mínimo, valor pico a pico, media, varianza, desviación estándar, mediana, RMS y cuadrado medio.
Puede habilitar el alcance para calcular y mostrar estadísticas de señales desde la barra de herramientas o desde la línea de comandos. Para habilitar desde la interfaz de alcance, haga clic en la pestaña Measurements y, a continuación, haga clic en Signal Statistics. Aparece un panel de estadísticas en la parte inferior de la ventana de alcance. Para habilitar estadísticas específicas, haga clic en la lista desplegable Signal Statistics y seleccione una estadística de las opciones. El panel Statistics muestra esas estadísticas.
Alcance temporal
Creación
Descripción
signalStats = SignalStatisticsConfiguration() crea un objeto de configuración de estadísticas de señal signalStats.
Propiedades
Todas las propiedades son ajustables.
Calcula y muestra el valor máximo, especificado como true o false. El osciloscopio calcula y muestra el valor máximo de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Max.
Tipos de datos: logical
Calcula y muestra el valor mínimo, especificado como true o false. El osciloscopio calcula y muestra el valor mínimo de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Min.
Tipos de datos: logical
Calcula y muestra los valores pico a pico, especificados como true o false. El osciloscopio calcula y muestra los valores pico a pico de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Peak to Peak.
Tipos de datos: logical
Calcula y muestra el valor medio, especificado como true o false. El osciloscopio calcula y muestra el valor medio de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Mean.
Tipos de datos: logical
Calcular y mostrar la varianza, especificada como true o false. El osciloscopio calcula y muestra la variación de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Variance.
Tipos de datos: logical
Calcula y muestra la desviación estándar, especificada como true o false. El osciloscopio calcula y muestra la desviación estándar de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Standard Deviation.
Tipos de datos: logical
Calcula y muestra la mediana, especificada como true o false. El osciloscopio calcula y muestra la mediana de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Median.
Tipos de datos: logical
Calcular y mostrar el RMS, especificado como true o false. El osciloscopio calcula y muestra el RMS de la parte de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar RMS.
Tipos de datos: logical
Calcula y muestra el cuadrado medio, especificado como true o false. El osciloscopio calcula y muestra el cuadrado medio de la porción de la señal de entrada que se muestra actualmente en el osciloscopio.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics y luego haga clic en Signal Statistics para seleccionar Mean Square.
Tipos de datos: logical
Habilitar mediciones de estadísticas de señal, especificadas como true o false. Establezca esta propiedad en true para habilitar las mediciones de estadísticas de señal.
Uso de la ventana de alcance
En la pestaña Measurements, seleccione Signal Statistics(
).
Tipos de datos: logical
Ejemplos
Cree una onda sinusoidal y visualícela en el ámbito del tiempo. Habilite el osciloscopio mediante programación para calcular las estadísticas de la señal.
El objeto admite estas estadísticas de señal:
Máximo
Mínimo
Significar
Mediana
RMS
Pico a pico
Diferencia
Desviación Estándar
Cuadrado medio
Inicialización
Cree la onda sinusoidal de entrada utilizando la función sin. Crea un objeto timescope MATLAB ® para mostrar la señal. Establezca la propiedad TimeSpan en 1 segundo.
f = 100; fs = 1000; swv = sin(2.*pi.*f.*(0:1/fs:1-1/fs)).'; scope = timescope(SampleRate=fs,... TimeSpanSource="property",... TimeSpan=1);
Estadísticas de señal
Habilite el alcance para mostrar estadísticas de señal de manera programada estableciendo la propiedad SignalStatistics > Enabled en true.
scope.SignalStatistics.Enabled = true;
De forma predeterminada, el osciloscopio permite las siguientes mediciones.
scope.SignalStatistics
ans =
SignalStatisticsConfiguration with properties:
ShowMax: 1
ShowMin: 1
ShowPeakToPeak: 1
ShowMean: 1
ShowVariance: 0
ShowStandardDeviation: 1
ShowMedian: 1
ShowRMS: 1
ShowMeanSquare: 0
Enabled: 1

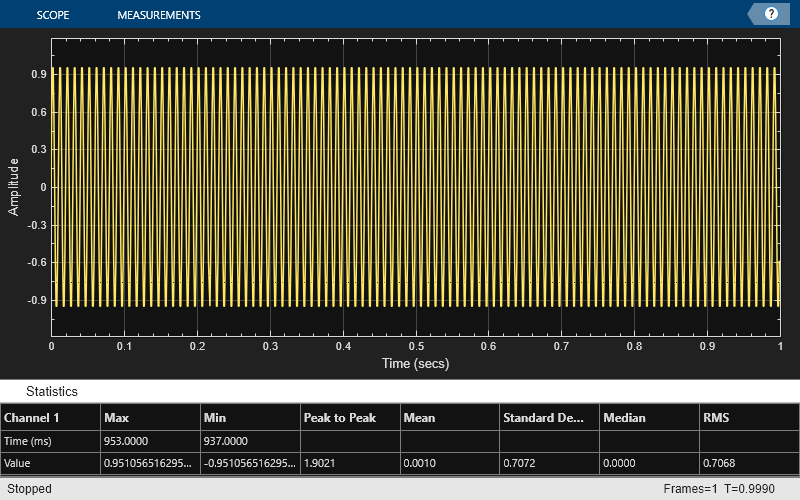

Muestra la onda sinusoidal en el osciloscopio. Aparece un panel de Estadísticas en la parte inferior de la ventana del osciloscopio que ilustra las estadísticas de la parte de la señal que puede ver en el osciloscopio.
Si utiliza las opciones de zoom en el osciloscopio, las estadísticas se ajustan automáticamente al rango de tiempo en la pantalla.
scope(swv); release(scope);
Historial de versiones
Introducido en R2022a
