MiniMax Optimization

En este ejemplo se muestra cómo resolver un problema de diseño de filtro no lineal mediante un algoritmo de optimización MINIMAX, en Optimization Toolbox™.fminimax Tenga en cuenta que para ejecutar este ejemplo debe tener la™ de caja de herramientas de procesamiento de señal instalada.

Establecer parámetros de precisión finita

Considere un ejemplo para el diseño de filtros de precisión finita. Para esto, debe especificar no sólo los parámetros de diseño de filtro, como la frecuencia de corte y el número de coeficientes, sino también cuántos bits están disponibles ya que el diseño está en precisión finita.

nbits  = 8;         % How many bits have we to realize filter  maxbin = 2^nbits-1; % Maximum number expressable in nbits bits n      = 4;         % Number of coefficients (order of filter plus 1) Wn     = 0.2;       % Cutoff frequency for filter Rp     = 1.5;       % Decibels of ripple in the passband w      = 128;       % Number of frequency points to take

Diseño continuo primero

Este es un diseño de filtro continuo; que usamos, pero también podríamos usar, o aquí:cheby1ellipyulewalkremez

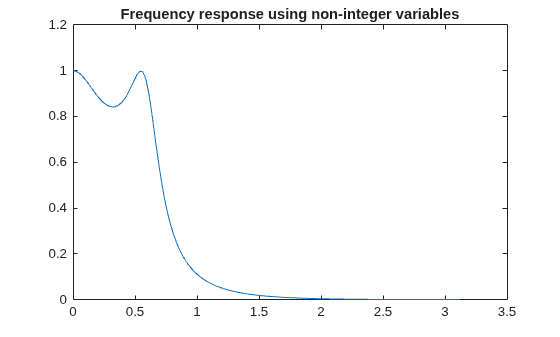

[b1,a1] = cheby1(n-1,Rp,Wn);   [h,w] = freqz(b1,a1,w); % Frequency response h = abs(h);             % Magnitude response plot(w, h) title('Frequency response using non-integer variables')

x = [b1,a1];            % The design variables

Establecer límites para coeficientes de filtro

Ahora establecemos límites en los valores máximos y mínimos:

if (any(x < 0)) %   If there are negative coefficients - must save room to use a sign bit %   and therefore reduce maxbin     maxbin = floor(maxbin/2);     vlb = -maxbin * ones(1, 2*n)-1;     vub = maxbin * ones(1, 2*n);  else %   otherwise, all positive     vlb = zeros(1,2*n);      vub = maxbin * ones(1, 2*n);  end

Coeficientes de escala

Establezca el valor más grande igual a maxbin y escale otros coeficientes de filtro apropiadamente.

[m, mix] = max(abs(x));  factor =  maxbin/m;  x =  factor * x;    % Rescale other filter coefficients xorig = x;  xmask = 1:2*n; % Remove the biggest value and the element that controls D.C. Gain % from the list of values that can be changed.  xmask(mix) = []; nx = 2*n;

Establezca criterios de optimización

Utilizando, ajuste los criterios de terminación a valores razonablemente altos para promover tiempos de ejecución cortos.optimoptions También Active la visualización de los resultados en cada iteración:

options = optimoptions('fminimax', ...     'StepTolerance', 0.1, ...     'OptimalityTolerance', 1e-4,...     'ConstraintTolerance', 1e-6, ...     'Display', 'iter');

Minimice los valores máximos absolutos

Necesitamos minimizar los valores máximos absolutos, así que configuramos las opciones. MinAbsMax al número de puntos de frecuencia:

if length(w) == 1    options = optimoptions(options,'AbsoluteMaxObjectiveCount',w); else    options = optimoptions(options,'AbsoluteMaxObjectiveCount',length(w)); end

Eliminar el primer valor de optimización

Discretizar y eliminar el primer valor y realizar la optimización mediante una llamada a FMINIMAX:

[x, xmask] = elimone(x, xmask, h, w, n, maxbin)
x = 1×8

    0.5441    1.6323    1.6323    0.5441   57.1653 -127.0000  108.0000  -33.8267

xmask = 1×6

     1     2     3     4     5     8

 niters = length(xmask);  disp(sprintf('Performing %g stages of optimization.\n\n', niters));
Performing 6 stages of optimization.
 for m = 1:niters     fun = @(xfree)filtobj(xfree,x,xmask,n,h,maxbin); % objective     confun = @(xfree)filtcon(xfree,x,xmask,n,h,maxbin); % nonlinear constraint     disp(sprintf('Stage: %g \n', m));     x(xmask) = fminimax(fun,x(xmask),[],[],[],[],vlb(xmask),vub(xmask),...         confun,options);     [x, xmask] = elimone(x, xmask, h, w, n, maxbin); end
Stage: 1                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      8              0    0.00329174                                                 1     17      0.0001845      3.34e-07            1          0.0143       Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.  Stage: 2                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      7              0     0.0414182                                                 1     15        0.01649     0.0002558            1           0.261          2     23        0.01544     6.126e-07            1         -0.0282    Hessian modified    Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.  Stage: 3                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      6              0     0.0716961                                                 1     13        0.05943    -1.765e-11            1           0.776       Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.  Stage: 4                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      5              0      0.129938                                                 1     11        0.04278     1.768e-10            1           0.183       Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.  Stage: 5                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      4              0     0.0901749                                                 1      9        0.03867    -1.765e-10            1           0.256       Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.  Stage: 6                      Objective        Max     Line search     Directional   Iter F-count         value    constraint   steplength      derivative   Procedure      0      3              0       0.11283                                                 1      7        0.05033     3.192e-16            1           0.197       Local minimum possible. Constraints satisfied.  fminimax stopped because the size of the current search direction is less than twice the value of the step size tolerance and constraints are  satisfied to within the value of the constraint tolerance.

Comprobar valores enteros más cercanos

Vea si los valores cercanos producen un mejor filtro.

xold = x; xmask = 1:2*n; xmask([n+1, mix]) = []; x = x + 0.5;  for i = xmask     [x, xmask] = elimone(x, xmask, h, w, n, maxbin); end xmask = 1:2*n; xmask([n+1, mix]) = []; x = x - 0.5; for i = xmask     [x, xmask] = elimone(x, xmask, h, w, n, maxbin); end if any(abs(x) > maxbin)   x = xold;  end

Comparaciones de respuesta de frecuencia

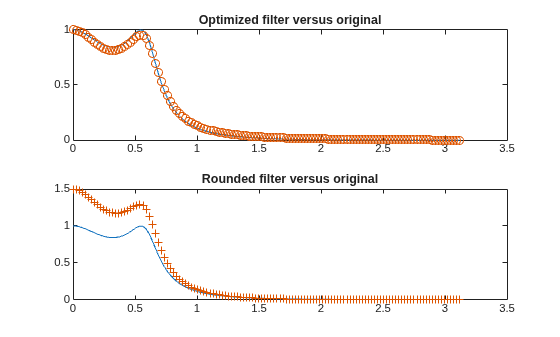

Primero trazamos la respuesta de frecuencia del filtro y lo comparamos con un filtro donde los coeficientes se redondean hacia arriba o hacia abajo:

subplot(211) bo = x(1:n);  ao = x(n+1:2*n);  h2 = abs(freqz(bo,ao,128)); plot(w,h,w,h2,'o') title('Optimized filter versus original')  xround = round(xorig)
xround = 1×8

     1     2     2     1    57  -127   108   -34

b = xround(1:n);  a = xround(n+1:2*n);  h3 = abs(freqz(b,a,128)); subplot(212) plot(w,h,w,h3,'+') title('Rounded filter versus original')

fig = gcf; fig.NextPlot = 'replace';
