Ventilación de edificios

En este ejemplo se muestra un circuito de ventilación de un edificio. El volumen de aire del interior del edificio se divide en cuatro zonas. La unidad de ventilación introduce aire frío en la zona 1 y extrae aire de la zona 3. Opcionalmente, el aire extraído puede reciclarse en la zona 1. En la zona 4, se puede abrir una puerta para ventilar el aire hacia la atmósfera.

Modelo

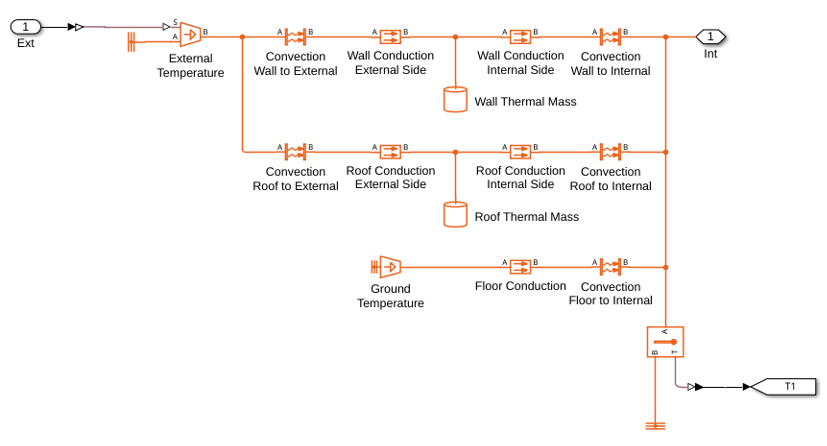

Thermal Resistance 1 Subsystem

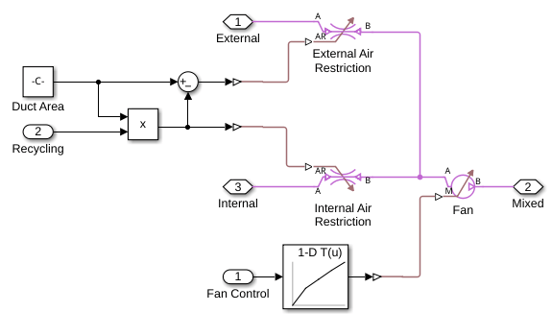

Ventilation Unit Subsystem

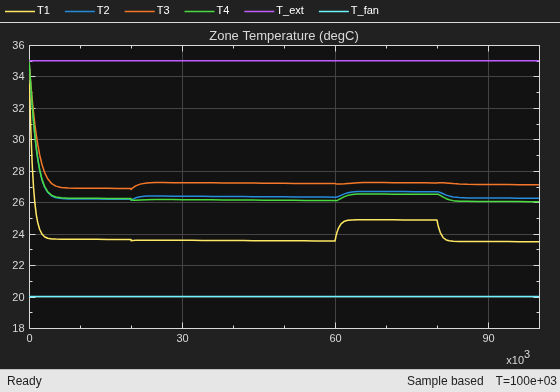

Resultados de simulación a partir de scopes

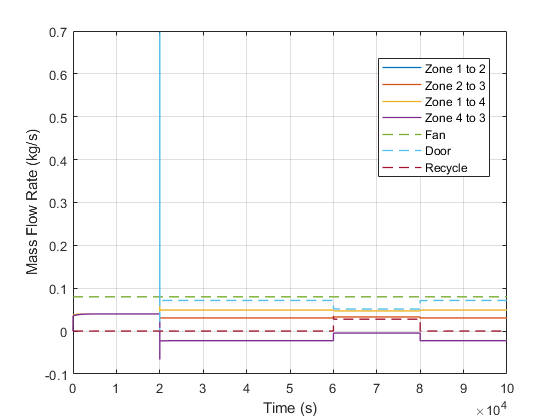

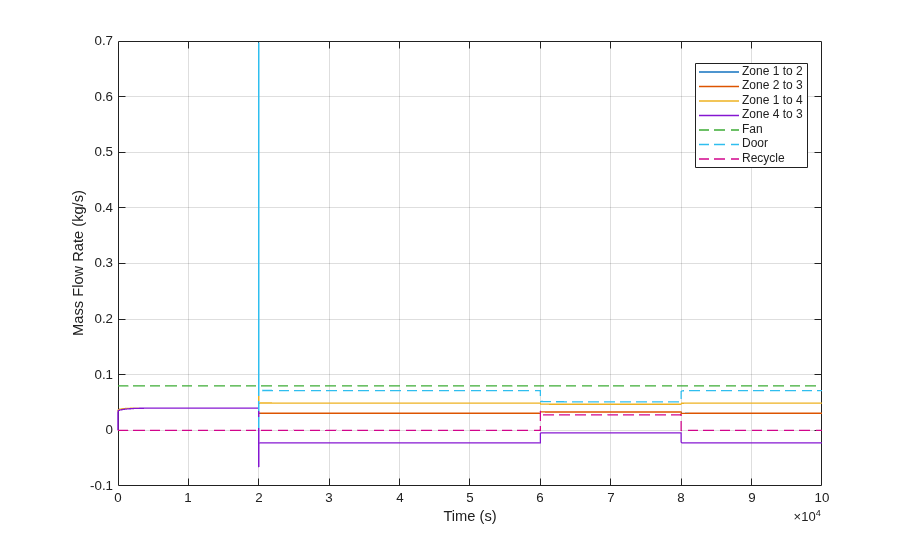

Resultados de simulación a partir del registro de Simscape
