Efectos de aire atrapado
Este modelo muestra los efectos del aire atrapado en un cilindro de doble efecto personalizado. Durante el ciclo repetitivo de presión oscilante, la presión absoluta no desciende por debajo de cero absoluto a medida que el módulo de compresibilidad de la mezcla homogénea de líquido y gas disminuye, en consecuencia, con bajas presiones.
Modelo
Resultados de simulación a partir del registro de Simscape

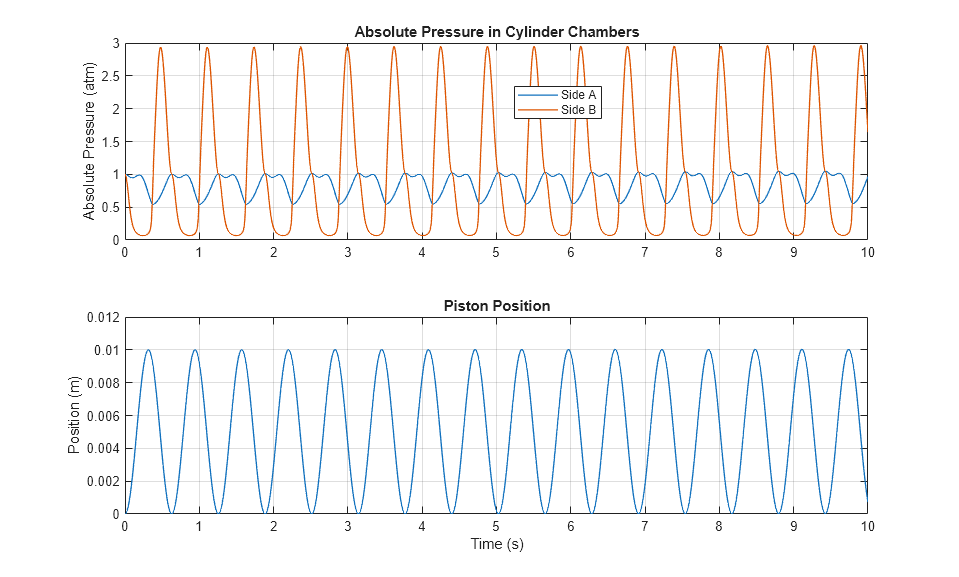

Las gráficas siguientes muestran las presiones en las cámaras del cilindro y la posición del pistón.
