Sistemas de líquido isotérmico
Explore ejemplos que ilustran modelado, control y simulación de sistemas hidráulicos de líquido isotérmico.
Ejemplos destacados
Actuador hidráulico con controlador de posición analógico
Este ejemplo muestra cómo se puede utilizar la biblioteca Foundation para modelar sistemas que amplían dominios eléctricos, mecánicos y de líquidos isotérmicos. En el modelo, un sistema hidráulico implementado en el dominio de líquidos isotérmicos controla la posición de la carga mecánica en respuesta a una demanda de referencia de tensión. Si la demanda de referencia es cero, el desplazamiento del actuador hidráulico (y de la carga) es cero, y si la referencia es +5 voltios, el desplazamiento es de 100 mm.
Actuador hidráulico con controlador de posición analógico y bloques Dashboard
Este ejemplo muestra cómo utilizar la biblioteca Foundation para modelar sistemas que amplían dominios eléctricos, mecánicos y de líquido isotérmico.
Actuador hidráulico con controlador de posición digital
Este ejemplo muestra una válvula de dos vías que actúa en un circuito de lazo cerrado junto con un cilindro de doble efecto implementada en el dominio de líquidos isotérmicos. El controlador se representa como una función de transferencia en tiempo continuo más un retraso de transporte. El retraso permite el tiempo computacional (un periodo de tiempo discreto) más la retención de orden cero (medio periodo de tiempo discreto) cuando se implementa en tiempo discreto. El modelo está configurado para la linealización de manera que se pueda generar una respuesta en frecuencia. Para configurar una simulación en escritorio más rápida, desactive el retraso de transporte y aumente el tamaño de paso máximo del solver.

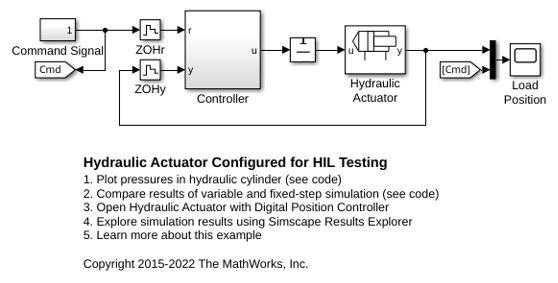

Hydraulic Actuator Configured for HIL Testing
A physical system model and controller configured for HIL testing. It is derived from example Hydraulic Actuator with Digital Position Controller, ssc_isothermal_liquid_actuator_digital_control. The model has been configured for HIL testing by performing the following steps:
Efectos de aire atrapado
Este modelo muestra los efectos del aire atrapado en un cilindro de doble efecto personalizado. Durante el ciclo repetitivo de presión oscilante, la presión absoluta no desciende por debajo de cero absoluto a medida que el módulo de compresibilidad de la mezcla homogénea de líquido y gas disminuye, en consecuencia, con bajas presiones.
