Quantizer

Discretizar una entrada en un intervalo dado

•

Bibliotecas:
Simulink / Discontinuities

Descripción

El bloque Quantizer discretiza la señal de entrada usando un algoritmo de cuantización. El bloque utiliza un método de redondeo al valor más cercano para asignar valores de señales a valores cuantizados en la salida que están definidos por Quantization interval. Una señal de entrada suave puede adoptar una forma de escalera-escalón después de la cuantización.

Esta ecuación describe matemáticamente el método de redondeo al valor más cercano:

y = q * round(u/q)

donde y es la salida cuantizada, u es la entrada y q es Quantization interval.

Ejemplos

Utilizar los bloques Quantizer y Saturation en sldemo_boiler

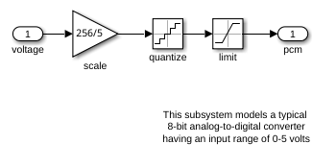

En este ejemplo se muestra cómo utilizar los bloques Quantizer y Saturation en el modelo ex_sldemo_boiler. El subsistema ADC digitaliza el voltaje analógico de entrada mediante:

• La multiplicación del voltaje analógico por 256/5 con el bloque Gain

• El redondeo del valor al entero inferior con el bloque Quantizer

• La limitación de la salida a un máximo de 255 (el valor entero máximo de 8 bits sin signo) con el bloque Saturation

Puertos

Entrada

Port_1 — Señal de entrada que se va a cuantizar

escalar | vector

Señal de entrada para el algoritmo de cuantización.

Tipos de datos: single | double
Soporte de números complejos: Sí

Salida

Port_1 — Señal de salida cuantizada

escalar | vector

Señal de salida compuesta por valores discretos, cuantizada con un enfoque de redondeo al valor más cercano:

y = q * round(u/q)

donde y es la salida, u es la entrada y q es Quantization interval.

Tipos de datos: single | double

Parámetros

Quantization interval — Intervalo que define los niveles de cuantización para la señal de salida

0.5 (predeterminado) | escalar | vector

Especifique el intervalo de cuantización utilizado en el algoritmo. Los niveles de cuantización para la salida del bloque Quantizer son múltiplos enteros de Quantization interval.

Uso programático

Parámetro de bloque: QuantizationInterval

Tipo: vector de caracteres

Valor: cualquier valor real o complejo

Predeterminado: '0.5'

Treat as gain when linearizing — Especifique el valor de ganancia

on (predeterminado) | off

Los comandos de linealización del software de Simulink^® tratan este bloque como una ganancia en el espacio de estados. Seleccione este parámetro para que los comandos traten la ganancia como 1. Desactive este parámetro para que los comandos traten la ganancia como 0.

Uso programático

Parámetro de bloque: LinearizeAsGain

Tipo: vector de caracteres

Valor: 'off' | 'on'

Predeterminado: 'on'

Sample time (-1 for inherited) — Intervalo entre muestreos

-1 (predeterminado) | escalar | vector

Especifique el intervalo de tiempo entre muestreos. Para heredar el tiempo de muestreo, establezca este parámetro en -1. Para obtener más información, consulte Especificar el tiempo de muestreo.

Dependencias

Este parámetro solo es visible si se establece en un valor distinto de -1. Para obtener más información, consulte, Blocks for Which Sample Time Is Not Recommended.

Uso programático

Para establecer el valor del parámetro de bloque de forma programática, use la función set_param.

Parámetro:	SampleTime
Valores:	"-1" (predeterminado) | scalar or vector in quotes

Características del bloque

Tipos de datos	double | single
Paso directo	sí
Señales multidimensionales	no
Señales de tamaño variable	no
Detección de cruce por cero	no

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante Simulink® Coder™.

Historial de versiones

Introducido antes de R2006a

Consulte también

Relay | Rate Limiter
