Repeating Sequence

Generar señales periódicas con formas arbitrarias

•

Bibliotecas:
Simulink / Sources

Descripción

El bloque Repeating Sequence genera como salida una señal escalar periódica con una forma de onda que se especifica con los parámetros Time values y Output values. El parámetro Time values especifica un vector de tiempos de salida. El parámetro Output values especifica un vector de amplitudes de señal en los tiempos de salida correspondientes. Juntos, los dos parámetros especifican un muestreo de la forma de onda de salida en puntos medidos desde el comienzo del intervalo durante el que se repite la forma de onda (el periodo de la señal).

De forma predeterminada, ambos parámetros son [0 2]. Esta configuración predeterminada especifica una forma de onda de sierra que se repite cada 2 segundos desde el inicio de la simulación y tiene una amplitud máxima de 2.

Ejemplos

Especificar una forma de onda con el bloque Repeating Sequence

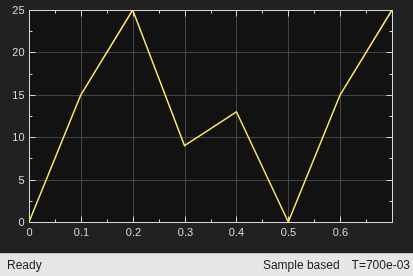

En este ejemplo se muestra cómo especificar una forma de onda con el bloque Repeating Sequence. En este modelo, el bloque define el parámetro Time values como [0:0.1:0.5] y el parámetro Output values como [0 15 25 09 13 17]. El tiempo de detención de la simulación es 0.7 segundos.

• El periodo de entrada es 0.5.

• La salida en cualquier paso de tiempo t es la salida en el paso de tiempo t = t-0.5n, donde n = 0,1,2, etc.

• La secuencia se repite en t = 0.5n.

En t = 0.5, la salida esperada es igual a la salida en t = 0, que es 0. Por lo tanto, en el último valor del vector del parámetro de Output values [0 15 25 09 13 17] no se muestra en la salida generada.

Ejemplos ampliados

Model Fault-Tolerant Fuel Control System

Combine Stateflow® and Simulink® capabilities to model hybrid systems. This type of modeling is particularly useful for systems that have numerous possible operational modes based on discrete events. Traditional signal flow is handled in Simulink while changes in control configuration are implemented in Stateflow. The model described in this example represents a fuel control system for a gasoline engine. The system is robust in that it detects individual sensor failures, and the control system is dynamically reconfigured for uninterrupted operation.

• Abrir modelo

Two Cylinder Model with Load Constraints

Use Simulink^® to model a rigid rod supporting a large mass interconnecting two hydraulic actuators. This model eliminates the springs as it applies the piston forces directly to the load.

• Abrir modelo

Simulating Systems with Variable Transport Delay Phenomena

Two cases where you can use Simulink® to model variable transport delay phenomena.

• Abrir modelo

Puertos

Salida

Port_1 — Señal de salida periódica

escalar

Señal de salida especificada por los parámetros Time values y Output values para crear una señal escalar periódica.

Tipos de datos: double

Parámetros

Time values — Vector de tiempos de salida

[0 2] (predeterminado) | vector

Vector de valores de tiempo que aumentan de forma estrictamente monotónica. El periodo de la forma de onda generada es la diferencia del primer y último valor de este parámetro.

Uso programático

Parámetro de bloque: rep_seq_t

Tipo: vector de caracteres

Valores: vector

Predeterminado: [0 2]

Output values — Vector de valores de salida

[0 2] (predeterminado) | vector

Vector de valores de salida que especifican la forma de onda de salida. Cada elemento corresponde al valor de tiempo del parámetro Time values.

Uso programático

Parámetro de bloque: rep_seq_y

Tipo: vector de caracteres

Valores: vector

Predeterminado: [0 2]

Características del bloque

Tipos de datos	double
Paso directo	no
Señales multidimensionales	no
Señales de tamaño variable	no
Detección de cruce por cero	no

Algoritmos

El bloque establece el periodo de entrada como la diferencia entre el primer y el último valor del parámetro Time values. La salida en cualquier paso de tiempo t es la salida en el paso de tiempo t = t-n*period, donde n es un entero. La secuencia se repite en t = n*period. El bloque utiliza interpolación lineal para calcular el valor de la forma de onda entre los tiempos de salida que se especifican.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante Simulink® Coder™.

No se recomienda para código de producción.

Considere usar bloques Repeating Sequence Stair o Repeating Sequence Interpolated para la generación de código.

Historial de versiones

Introducido antes de R2006a

Consulte también

Repeating Sequence Stair | Repeating Sequence Interpolated
