Repeating Sequence Stair

Generar como salida y repetir una secuencia de tiempo discreto

•

Bibliotecas:
Simulink / Sources

Descripción

El bloque Repeating Sequence Stair genera como salida y repite una secuencia de escalera que se especifica con el parámetro Vector of output values. Por ejemplo, puede especificar el vector como [3 1 2 4 1]'. Se genera como salida un valor en Vector of output values en cada intervalo de tiempo y, después, se repite la secuencia.

Ejemplos

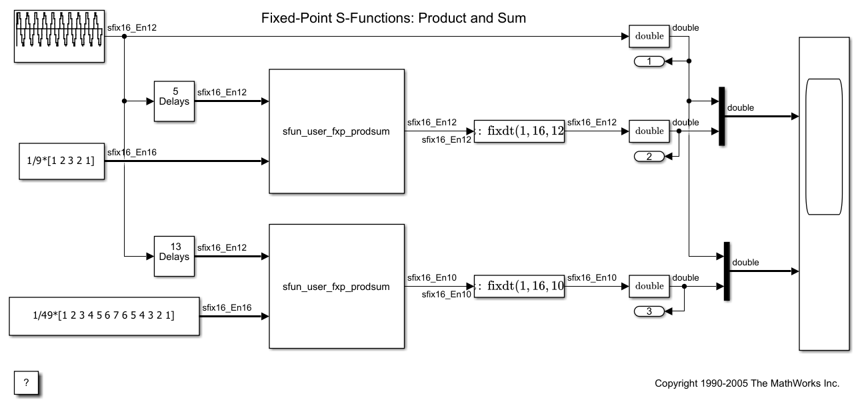

Fixed-Point S-Functions: Product and Sum

How to exercise a custom C language S-function written to compute a fixed-point "product and sum" operation. To see the source code for the S-function, use the right-click context menu to select "Block Parameters". When the dialog box appears, press the Edit button.

(Fixed-Point Designer)

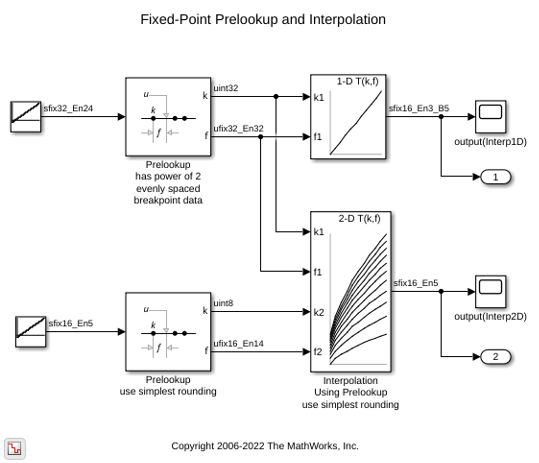

Fixed-Point Prelookup and Interpolation

Demonstrates some of the features of Prelookup and Interpolation Using Prelookup blocks.

(Fixed-Point Designer)

Puertos

Salida

Port_1 — Repetir una señal de salida periódica

escalar

Señal de salida generada según los valores de los parámetros Vector of time values y Sample time.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | Boolean | fixed point | enumerated

Parámetros

Principal

Vector of output values — Vector de valores de salida

[3 1 4 2 1].' (predeterminado) | vector

Especifique el vector que contiene valores de la secuencia de escalera que se repite.

Uso programático

Parámetro de bloque: OutValues

Tipo: vector de caracteres

Valores: vector

Predeterminado: '[3 1 4 2 1].''

Sample time — Intervalo de tiempo entre muestreos

-1 (predeterminado) | escalar

Especifique el intervalo de tiempo entre muestreos. Para heredar el tiempo de muestreo, establezca este parámetro en -1. Consulte Especificar el tiempo de muestreo para obtener más información.

Uso programático

Parámetro de bloque: tsamp

Tipo: vector de caracteres

Valores: escalar

Predeterminado: '-1'

Signal Attributes

Output minimum — Valor mínimo de salida para comprobar el rango

[] (predeterminado) | escalar

Valor inferior del rango de salida que comprueba el software.

El software usa el mínimo para realizar lo siguiente:

• Comprobar el rango de los parámetros (consulte Specify Minimum and Maximum Values for Block Parameters) para algunos bloques.

• Comprobar el rango de simulación (consulte Specify Signal Ranges y Enable Simulation Range Checking).

• Escalar automáticamente tipos de datos de punto fijo.

• Optimizar el código que se genera a partir del modelo. Esta optimización puede eliminar código algorítmico y afectar a los resultados de algunos modos de simulación como SIL o el modo externo. Para obtener más información, consulte Optimize using the specified minimum and maximum values (Embedded Coder).

Sugerencias

Output minimum no satura ni recorta la señal de salida real. Use el bloque Saturation en su lugar.

Uso programático

Para establecer el valor del parámetro de bloque de forma programática, use la función set_param.

Parámetro:	OutMin
Valores:	'[]' (predeterminado) | scalar in quotes

Output maximum — Valor máximo de salida para comprobar el rango

[] (predeterminado) | escalar

Valor superior del rango de salida que comprueba el software.

El software usa el valor máximo para realizar lo siguiente:

• Comprobar el rango de los parámetros (consulte Specify Minimum and Maximum Values for Block Parameters) para algunos bloques.

• Comprobar el rango de simulación (consulte Specify Signal Ranges y Enable Simulation Range Checking).

• Escalar automáticamente tipos de datos de punto fijo.

• Optimizar el código que se genera a partir del modelo. Esta optimización puede eliminar código algorítmico y afectar a los resultados de algunos modos de simulación como SIL o el modo externo. Para obtener más información, consulte Optimize using the specified minimum and maximum values (Embedded Coder).

Sugerencias

Output maximum no satura ni recorta la señal de salida real. Use el bloque Saturation en su lugar.

Uso programático

Para establecer el valor del parámetro de bloque de forma programática, use la función set_param.

Parámetro:	OutMax
Valores:	'[]' (predeterminado) | scalar in quotes

Output data type — Especificar el tipo de datos de salida

double (predeterminado) | Inherit: Inherit via back propagation | single | int8 | int32 | uint32 | int64 | uint64 | fixdt(1,16,2^0,0) | <data type expression> | ...

Elija el tipo de datos para la salida. El tipo puede heredarse, especificarse directamente o expresarse como un objeto de tipo de datos, como Simulink.NumericType.

Data Type Assistant ayuda a establecer los atributos de los datos. Para usar Data Type Assistant, haga clic en . Para obtener más información, consulte Specify Data Types Using Data Type Assistant.

Uso programático

Parámetro de bloque: OutDataTypeStr

Tipo: vector de caracteres

Valores: 'Inherit: Inherit via back propagation' | 'double' | 'single' | 'int8' | 'uint8' | int16 | 'uint16' | 'int32' | 'uint32' | 'int64' | 'uint64' | fixdt(1,16,0) | fixdt(1,16,2^0,0) | fixdt(1,16,2^0,0) | '<data type expression>'

Predeterminado: 'double'

Lock output data type setting against changes by the fixed-point tools — Evitar que las herramientas de punto fijo anulen los tipos de datos

off (predeterminado) | on

Seleccione esta opción para bloquear la configuración del tipo de datos de salida de este bloque para que Fixed-Point Tool y Fixed-Point Advisor no realicen cambios. Para obtener más información, consulte Use Lock Output Data Type Setting (Fixed-Point Designer).

Uso programático

Parámetro de bloque: LockScale

Tipo: vector de caracteres

Valores: 'off' | 'on'

Predeterminado: 'off'

Características del bloque

Tipos de datos	Boolean | double | enumerated | fixed point | integer | single
Paso directo	no
Señales multidimensionales	no
Señales de tamaño variable	no
Detección de cruce por cero	no

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante Simulink® Coder™.

Generación de código HDL

Genere código VHDL, Verilog y SystemVerilog para diseños FPGA y ASIC mediante HDL Coder™.

HDL Coder™ proporciona opciones de configuración adicionales que afectan a la implementación de HDL y la lógica sintetizada.

Arquitectura de HDL

Este bloque tiene una arquitectura de HDL predeterminada.

Propiedades del bloque HDL

General
ConstrainedOutputPipeline	Número de registros para colocar en las salidas moviendo los retrasos existentes dentro de su diseño. La canalización distribuida no redistribuye estos registros. El valor predeterminado es 0. Para obtener más información, consulte ConstrainedOutputPipeline (HDL Coder).
InputPipeline	Número de fases de canalización de entrada que desea insertar en el código generado. La canalización distribuida y la canalización de salida restringida pueden mover estos registros. El valor predeterminado es 0. Para obtener más información, consulte InputPipeline (HDL Coder).
OutputPipeline	Número de fases de canalización de salida para insertar en el código generado. La canalización distribuida y la canalización de salida restringida pueden mover estos registros. El valor predeterminado es 0. Para obtener más información, consulte OutputPipeline (HDL Coder).

Generación de código PLC
Genere código de texto estructurado mediante Simulink® PLC Coder™.

Conversión de punto fijo
Diseñe y simule sistemas en punto fijo mediante Fixed-Point Designer™.

Historial de versiones

Introducido antes de R2006a

Consulte también

Repeating Sequence | Repeating Sequence Interpolated
