RespConfig

R2026b

(No recomendado) Opciones para respuestas al escalón o al impulso

Desde R2023a

RespConfig no se recomienda. Utilice en su lugar argumentos nombre-valor con las correspondientes funciones de respuesta. Para obtener más información, consulte No recomendado.

Descripción

Use un objeto RespConfig para especificar opciones para representar respuestas al escalón (step, stepplot), respuestas al impulso (impulse, impulseplot) y respuestas iniciales (initial y initialplot).

Las respuestas al escalón aplican la configuración de la siguiente forma.

• En el caso del sistema SISO

  $$u(t)=\{\begin{array}{cc}U,& t<T_0+T_d\\ U+dU,& t\ge T_0+T_d.\end{array}$$

• En el caso del sistema MIMO, la respuesta al escalón del j-ésimo canal de entrada se obtiene estableciendo

  $$u(t)=\{\begin{array}{cc}U,& t<T_0+T_d\\ U+d{U}_j*e_j,& t\ge T_0+T_d\end{array},$$

  donde e_j es el j-ésimo vector de la base.

Las respuestas al impulso aplican la configuración de la siguiente forma.

$$u(t)=U+dU*\delta (t-(T_0+T_d))$$

En este caso:

• U es el valor base de la entrada.

• dU es el cambio de nivel de entrada en relación con U.

• T₀ es el tiempo de inicio.

• T_d es el tiempo en el que se produce el cambio en relación con T₀.

Creación

Sintaxis

respOpt = RespConfig

respOpt = RespConfig(PropertyName=Value)

Descripción

respOpt = RespConfig crea un objeto de configuración de respuesta con valores de propiedad predeterminados.

respOpt = RespConfig(PropertyName=Value) crea un objeto de configuración de respuesta y establece sus propiedades usando uno o varios argumentos nombre-valor.

Propiedades

Bias — Valor base de señal de entrada

0 (predeterminado) | escalar | vector | 'u0'

Valor base de señal de entrada, especificado como escalar o vector.

• En sistemas de una entrada, Bias es un valor escalar.

• En sistemas de varias entradas, Bias es un vector de longitud N_u, donde N_u es el número de canales de entrada. Cada valor de vector se corresponde con el valor de señal de ese canal de entrada. Las funciones calculan las respuestas de una en una para cada canal de entrada.

• En modelos en espacio de estados con desplazamientos, establezca Bias = 'u0' para aplicar el cambio en escalón o de impulso en relación con los desplazamientos de modelo u₀, u₀(t) del modelo LTV o u₀(t,p) del modelo LPV. Para modelos LTV y LPV, esta es la salida u0 de la función de datos. La señal de entrada total es u₀ + u(t).

Amplitude — Cambio de nivel de entrada

1 (predeterminado) | escalar | vector

Cambio de nivel de entrada en relación con el sesgo de la señal de entrada, especificado como escalar o vector.

• En sistemas de una entrada, Amplitude es un valor escalar.

• En sistemas de varias entradas, Amplitude es un vector de longitud N_u, donde N_u es el número de canales de entrada. Cada valor de vector se corresponde con la amplitud del cambio de nivel de ese canal de entrada. Las funciones calculan las respuestas de una en una para cada canal de entrada.

• Para sistemas complejos, puede especificar una amplitud del escalón compleja. (desde R2025a)

Delay — Retardo de escalón o impulso

0 (predeterminado) | escalar no negativo

Retardo de señal de entrada, especificado como valor escalar no negativo. Este valor especifica cuándo ocurre el cambio en relación con el tiempo de inicio T₀ de la simulación.

InitialState — Valores del estado inicial

[] (predeterminado) | vector | 'x0' | Objeto initialCondition

Valores del estado inicial, especificados como vector u objeto initialCondition.

De forma predeterminada, la simulación empieza a partir de la condición de estado estacionario obtenida para un nivel de entrada constante igual al sesgo de entrada U. En modelos en espacio de estados sin retardos internos, el estado inicial x_init se obtiene resolviendo:

• Tiempo continuo: 0 = Ax_init + BU

• Tiempo discreto: x_init = Ax_init + BU

Para iniciar la simulación desde otro estado inicial, use una de las siguientes opciones.

• Para modelos en espacio de estados, InitialState es un vector de longitud N_x, donde N_x es el número de estados.

• Para modelos en espacio de estados con desplazamientos, también puede establecer InitialState en 'x0'. Este valor utiliza el valor de desplazamiento de estado x₀ para modelos en espacio de estados, x₀(T₀) para modelos LTV o x₀(T₀,p(T₀)) para modelos LPV. En modelos LTV y LPV, el valor de desplazamiento de estado es la salida x0 de la función de datos evaluada en t = T₀.

• En modelos LTI identificados, como modelos idtf (System Identification Toolbox), idss (System Identification Toolbox), idproc (System Identification Toolbox), idpoly (System Identification Toolbox) e idgrey (System Identification Toolbox), puede usar un objeto initialCondition (System Identification Toolbox) para especificar el estado inicial. El uso de modelos identificados requiere System Identification Toolbox™.

InitialParameter — Valores de parámetro inicial para modelos LPV

[] (predeterminado) | escalar | vector

Valores de parámetro inicial para modelos LPV, especificados como escalar o vector.

Esta propiedad solo es obligatoria cuando especifica Bias = 'u0' o InitialState = [] o 'x0'. De lo contrario, este valor se ignora.

Funciones del objeto

impulse	Gráfica de respuesta al impulso del sistema dinámico; datos de la respuesta al impulso
impulseplot	Plot impulse response of dynamic system
step	Respuesta al escalón de un sistema dinámico
stepplot	Plot step response of dynamic system

Ejemplos

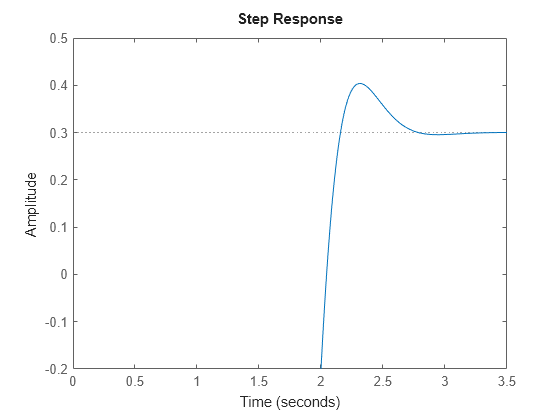

Configurar opciones para la respuesta al escalón

Cree un modelo de función de transferencia.

sys = tf([1 5],[1 10 50]);

Cree un conjunto de opciones para especificar el sesgo, la amplitud y el retardo de la entrada en escalón.

Config = RespConfig(Bias=-2,Amplitude=5,Delay=2);

Calcule la respuesta al escalón utilizando las opciones especificadas.

step(sys,Config)

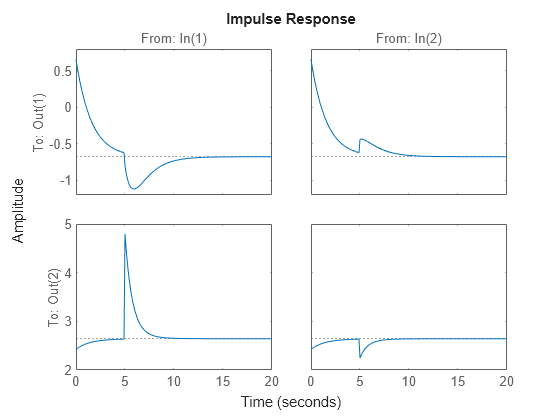

Configurar opciones para la respuesta al impulso

Cree un modelo en espacio de estados.

A = [-0.8429,-0.2134;-0.5162,-1.2139];
B = [0.7254,0.7147;0,-0.2050];
C = [-0.1241,1.4090;1.4897,1.4172];
D = [0.6715,0.7172;-1.2075,0];
sys = ss(A,B,C,D);

Cree un conjunto de opciones predeterminadas y utilice la notación de puntos para especificar los valores.

respOpt = RespConfig;
respOpt.Bias = [-2,3];
respOpt.Amplitude = [2,-0.5];
respOpt.InitialState = [0.1,-0.1];
respOpt.Delay = 5;

Calcule la respuesta al impulso.

t = 0:0.1:20;
impulse(sys,t,respOpt)

Simular un modelo en espacio de estados en relación con desplazamientos de modelo

Este ejemplo muestra cómo aplicar un cambio en escalón a un modelo en espacio de estados en relación con sus desplazamientos de modelo.

Cree un modelo en espacio de estados aleatorio con desplazamientos.

rng(0)
sys = rss(3,1,1);
xoff = randn(3,1);
sys.Offsets = struct("x",xoff,"u",2,"y",-1);

Cree un objeto de configuración de respuesta. Para modelos en espacio de estados con desplazamientos, especifique "u0" para el argumento Bias y "x0" para el argumento InitialState.

Config = RespConfig(Bias="u0",InitialState="x0");

Simule el modelo.

t = 0:0.01:15;
y = step(sys,t,Config);

Simule sin configuración de respuesta.

y2 = step(sys,t);

Compare las respuestas.

plot(t,y,t,y2,"r--")
legend("With offsets","Without offsets",Location="best")

Las respuestas no coinciden. Por lo tanto, es importante inicializar correctamente los modelos con desplazamientos para obtener respuestas precisas.

Historial de versiones

Introducido en R2023a

R2026b: No recomendado

A partir de la versión R2026b, no se recomienda configurar el cálculo de respuestas usando un objeto RespConfig. Utilice en su lugar argumentos nombre-valor con las correspondientes funciones de respuesta.

A consecuencia de este cambio:

• Para la respuesta al escalón (step, stepplot) y las respuestas al impulso (impulse, impulseplot), especifique la amplitud, el sesgo, y el retardo usando los nuevos argumentos nombre-valor Amplitude, Bias y Delay, respectivamente.

• En los objetos stepplot e impulseplot, la propiedad Responses.Config se ha sustituido por las propiedades Responses.Bias, Responses.Amplitude, Responses.Delay y Responses.InitialCondition.

• Las propiedades InitialState e InitialParameter de los objetos RespConfig se han sustituido por una propiedad y un argumento nombre-valor InitialCondition unificados.

Esta tabla muestra algunos usos habituales de RespConfig y cómo actualizar el código para utilizar los argumentos nombre-valor o propiedades nuevos.

No recomendado	Recomendado
config = RespConfig( ... Amplitude=0.5, ... Bias=1, ... Delay=2, ... InitialCondition=[1 2 3]); stepplot(sys,config)	stepplot(sys, ... Amplitude=0.5, ... Bias=1, ... Delay=2, ... InitialCondition=[1 2 3])
config = RespConfig( ... Amplitude=0.5, ... Bias=1, ... Delay=2, ... InitialState=[1 2 3]); [y1,t1] = impulse(sys,config);	[y,t] = impulse(sys, ... Amplitude=0.5, ... Bias=1, ... Delay=2, ... InitialCondition=[1 2 3]);
sp = stepplot(sys); sp.Responses.Config = RespConfig( ... Amplitude=0.5, ... Bias=1, ... Delay=2, ... InitialState=[1 2 3]);	sp = stepplot(sys); sp.Responses.Amplitude = 0.5; sp.Responses.Bias = 1; sp.Responses.Delay = 2; sp.Responses.InitialCondition=[1 2 3];
IC = RespConfig(InitialState=[1 2 3]); lsimplot(sys,u,y,IC)	lsimplot(sys,u,y,InitialCondition=[1 2 3])
IC = RespConfig(InitialState=[1 2 3]); [y,t] = initial(sys,IC);	[y,t] = initial(sys,[1 2 3]);

Esta tabla muestra usos de RespConfig cuando se establece el valor de parámetro inicial para respuestas de modelos LPV y cómo actualizar el código para utilizar los nuevos argumentos nombre-valor.

No recomendado	Recomendado
config = RespConfig( ... Bias=-1, ... InitialParameter=pinit); stepplot(sys,t,pFcn,config)	IC = findop(sys,t(1),pinit,u=-1); stepplot(sys,t,pFcn,InitialCondition=IC)
config = RespConfig( ... InitialState="x0", ... InitialParameter=pinit) impulse(sys,t,pFcn,config)	[~,~,~,~,~,~,x0] = sys.DataFunction(t(1),pinit); impulseplot(sys,t,pFcn,InitialCondition=x0)
config = RespConfig( ... Bias="u0", ... InitialParameter=pinit) [y,t] = step(sys,t,pFcn,config)	[~,~,~,~,~,~,~,u0] = sys.DataFunction(t(1),pinit); IC = findop(sys,tinit,pinit,u=u0); [y,t] = (sys,t,pFcn,InitialCondition=IC)

R2024b: Establezca el valor base de la entrada usando la propiedad Bias, antes denominada InputOffset

La propiedad InputOffset se denomina ahora Bias. El comportamiento de esta propiedad sigue siendo el mismo. No se tiene planeado eliminar el soporte para las referencias existentes a InputOffset.

R2023a: Recomendado en lugar de stepDataOptions

RespConfig sustituye a stepDataOptions para crear una configuración de respuesta para el comando de escalón. RespConfig tiene mejor soporte para proporcionar condiciones iniciales y valores base de señal de entrada para modelos lineales variantes en el tiempo y modelos lineales de parámetros variantes.

Consulte también

impulse | impulseplot | step | stepplot
