Respuesta en frecuencia de un sistema SISO
Este ejemplo muestra cómo representar la respuesta en frecuencia y obtener datos de la respuesta en frecuencia para un modelo de sistema dinámico de única entrada y única salida (SISO).

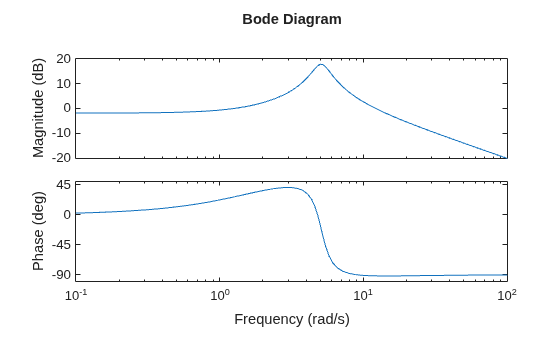

Cree un modelo de función de transferencia y represente su respuesta en frecuencia.
H = tf([10,21],[1,1.4,26]); bode(H)
Cuando se llama a bode sin argumentos de salida, se representa la respuesta en frecuencia en la pantalla. A menos que especifique un rango de frecuencia para representar, bode elige automáticamente un rango de frecuencia en función de la dinámica del sistema.
Calcule la respuesta en frecuencia entre 1 y 13 rad/s.
[mag,phase,w] = bode(H,{1,13});Cuando se llama a bode con argumentos de salida, el comando devuelve los vectores mag y phase, que contienen la magnitud y la fase de la respuesta en frecuencia. La entrada del arreglo de celdas {1,13} indica a bode que calcule la respuesta en una cuadrícula de frecuencias entre 1 y 13 rad/s. bode devuelve los puntos de frecuencia del vector w.
