plotsomnc

Representar conexiones vecinas de mapa autoorganizado

Sintaxis

plotsomnc(net)

Descripción

plotsomnc(net) representa una capa SOM que muestra las neuronas como zonas de color azul grisáceo y las relaciones directas con sus vecinas mediante líneas rojas.

Esta gráfica admite redes SOM con topologías hextop y gridtop, pero no admite tritop ni randtop.

Ejemplos

Representar conexiones vecinas de SOM

x = iris_dataset;
net = selforgmap([8 8]);
net = train(net,x);

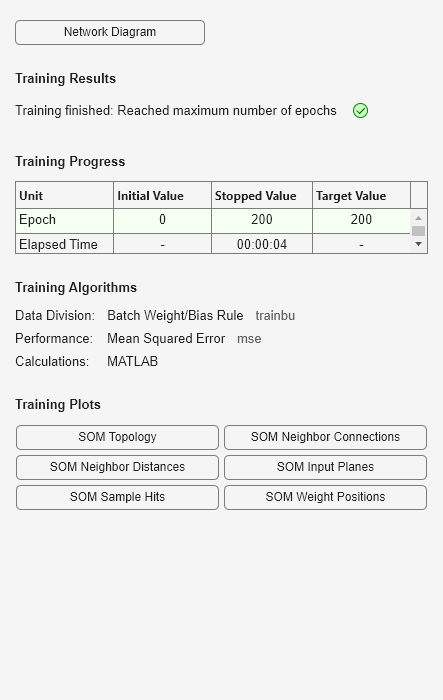

Figure Neural Network Training (09-Aug-2025 13:43:02) contains an object of type uigridlayout.

plotsomnc(net)

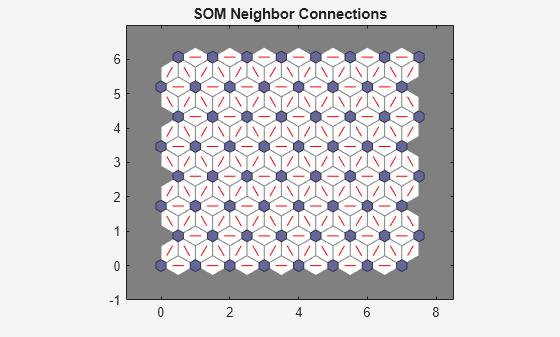

Figure SOM Neighbor Connections (plotsomnc) contains an axes object. The axes object with title SOM Neighbor Connections contains 386 objects of type patch, line.

Historial de versiones

Introducido en R2008a
