plotsomplanes

Representar planos de pesos de un mapa autoorganizado

Sintaxis

plotsomplanes(net)

Descripción

plotsomplanes(net) genera un conjunto de subgráficas. Cada i-ésima subgráfica muestra los pesos de la i-ésima entrada de las neuronas de la capa, con las conexiones más negativas mostradas en negro, las conexiones cero en rojo y las conexiones positivas más fuertes en amarillo.

La gráfica solo se muestra para capas organizadas en una o dos dimensiones.

Esta gráfica admite redes SOM con topologías hextop y gridtop, pero no admite tritop ni randtop.

También se puede llamar a esta función con argumentos de funciones de gráficas estandarizados utilizados por la función train.

Ejemplos

Representar planos de pesos de SOM

x = iris_dataset;
net = selforgmap([5 5]);
net = train(net,x);

Figure Neural Network Training (09-Aug-2025 13:43:19) contains an object of type uigridlayout.

plotsomplanes(net)

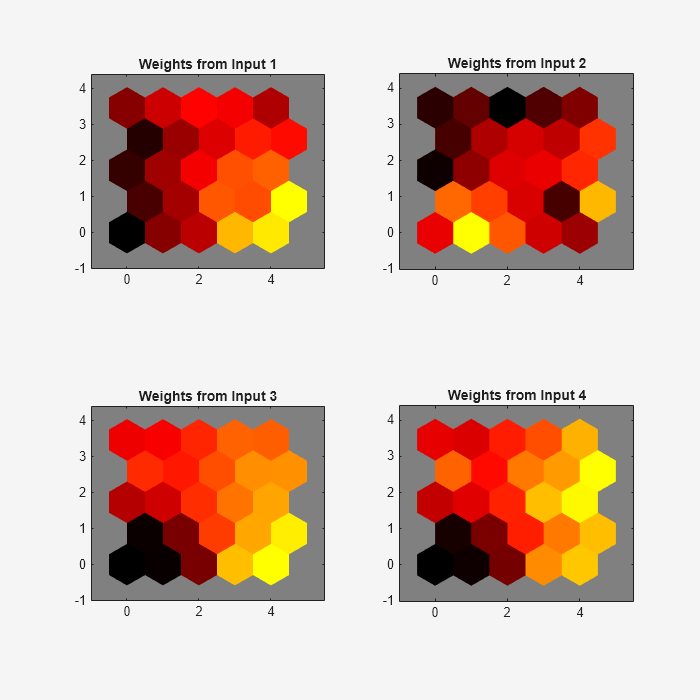

Figure SOM Input Planes (plotsomplanes) contains 4 axes objects. Axes object 1 with title Weights from Input 1 contains 25 objects of type patch. Axes object 2 with title Weights from Input 2 contains 25 objects of type patch. Axes object 3 with title Weights from Input 3 contains 25 objects of type patch. Axes object 4 with title Weights from Input 4 contains 25 objects of type patch.

Historial de versiones

Introducido en R2008a
