plotsompos

Representar posiciones de pesos de un mapa autoorganizado

Sintaxis

plotsompos(net)
plotsompos(net,inputs)

Descripción

plotsompos(net) representa los vectores de entrada como puntos verdes y muestra cómo el SOM clasifica el espacio de entrada mostrando puntos azules grisáceos para los vectores de peso de cada neurona y conectando las neuronas vecinas mediante líneas rojas.

plotsompos(net,inputs) representa los datos de entrada junto a los pesos.

Ejemplos

Representar posiciones de pesos de SOM

x = iris_dataset;
net = selforgmap([10 10]);
net = train(net,x);

Figure Neural Network Training (09-Aug-2025 13:43:28) contains an object of type uigridlayout.

plotsompos(net,x)

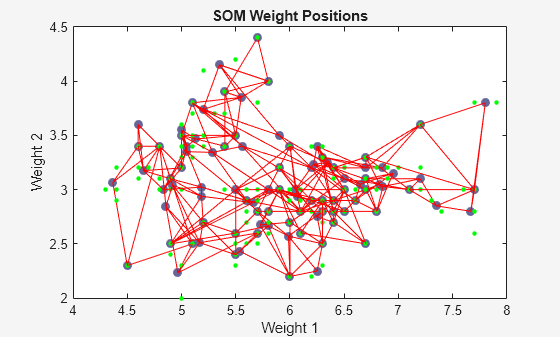

Figure SOM Weight Positions (plotsompos) contains an axes object. The axes object with title SOM Weight Positions, xlabel Weight 1, ylabel Weight 2 contains 3 objects of type line. One or more of the lines displays its values using only markers

Historial de versiones

Introducido en R2008a
