displayChart

Display Imatest^® eSFR con regiones superpuestas de interés

Sintaxis

displayChart(chart)

displayChart(chart,Name,Value)

Descripción

displayChart(chart) muestra un Imatest^® Gráfico eSFR extendido con rectángulos superpuestos que indican el borde eslanado, el parche gris y los ROI de parche de color.

displayChart(chart,Name,Value) muestra un gráfico eSFR con parámetros adicionales que controlan aspectos de la visualización del gráfico.

Ejemplos

Mostrar ROIs de parches de color en un gráfico eSFR

Lea una imagen de un gráfico de eSFR en el espacio de trabajo.

I = imread('eSFRTestImage.jpg');

Cree un objeto que almacene información sobre el gráfico de prueba.esfrChart

chart = esfrChart(I);

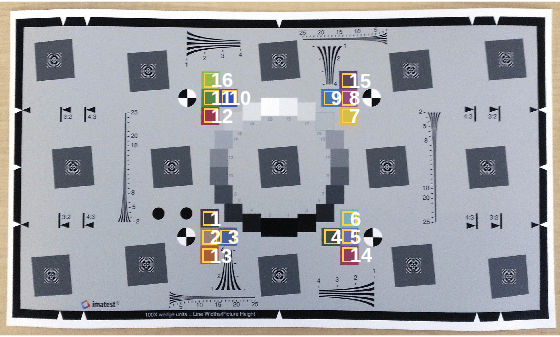

Mostrar solo los ROI de parche de color. Para ello, desactive la visualización de ROI de borde slanado, ROI de parches grises y puntos de registro.

displayChart(chart,'displayEdgeROIs',false,'displayGrayROIs',false,'displayRegistrationPoints',false);

Argumentos de entrada

chart — Gráfico de eSFR

ObjetoesfrChart

gráfico eSFR, especificado como un objeto.esfrChart

Argumentos de par nombre-valor

Especifique pares opcionales separados por comas de argumentos. es el nombre del argumento y es el valor correspondiente. deben aparecer entre comillas.Name,ValueNameValueName Puede especificar varios argumentos de par de nombre y valor en cualquier orden como .Name1,Value1,...,NameN,ValueN

Ejemplo: desactiva la superposición de ROI de borde eslanado.displayChart(myChart,'displayEdgeROIs',false)

displayEdgeROIs — Mostrar ROI de borde eslanado

true (predeterminado) | false

Mostrar LOS ROI de borde claro, especificados como el par separado por comas que consta de y o .'displayEdgeROIs'truefalse Cuando es , los 60 cuadros delimitadores de borde claro se superponen en la imagen en amarillo pálido.displayEdgeROIstrue

Tipos de datos: logical

displayGrayROIs — Mostrar ROI de parche gris

true (predeterminado) | false

Mostrar LOS ROI de parche gris, especificados como el par separado por comas que consta de y o .'displayGrayROIs'truefalse Cuando es , los 20 cuadros delimitadores de parche gris se superponen en la imagen en azul.displayGrayROIstrue

Tipos de datos: logical

displayColorROIs — Visualizar ROIs de parche de color

true (predeterminado) | false

Mostrar LOS ROI de parche de color, especificados como el par separado por comas que consta de y o .'displayColorROIs'truefalse Cuando es , los 16 cuadros delimitadores de parche de color se superponen en la imagen en amarillo oscuro.displayColorROIstrue

Tipos de datos: logical

displayRegistrationPoints — Mostrar puntos de registro

true (predeterminado) | false

Mostrar puntos de registro, especificados como el par separado por comas que consta de y o .'displayRegistrationPoints'truefalse Cuando es , los cuatro puntos de registro se indican con una superposición de diamante rojo.displayRegistrationPointstrue

Tipos de datos: logical

Parent — Mango de ejes del objeto de imagen mostrado

ejes manejar

Los ejes controlan el objeto de imagen mostrado, especificado como el par separado por comas que consta de un identificador de ejes y un identificador de ejes. especifica el elemento primario del objeto de imagen creado por .'Parent'ParentdisplayChart

Consulte también

Funciones

• measureSharpness | measureChromaticAberration | measureNoise | measureColor | measureIlluminant

Objetos

• esfrChart

Introducido en R2017b

×
