plotSFR

Trazar la respuesta de frecuencia espacial del borde

Descripción

plotSFR(sharpnessMeasurementTable) traza la respuesta de frecuencia espacial (SFR) en una tabla de medición de nitidez o tabla de medición de nitidez agregada.

ejemplo

plotSFR(sharpnessMeasurementTable,Name,Value) traza el SFR, especificando parámetros adicionales para controlar los aspectos de la visualización.

Ejemplos

contraer todo

En este ejemplo se muestra cómo mostrar la gráfica de respuesta de frecuencia espacial (SFR) de un subconjunto especificado de los 60 ROI de borde claro en un gráfico de eSFR ®.Imatest

Lea una imagen de un gráfico de eSFR en el espacio de trabajo.

I = imread('eSFRTestImage.jpg');

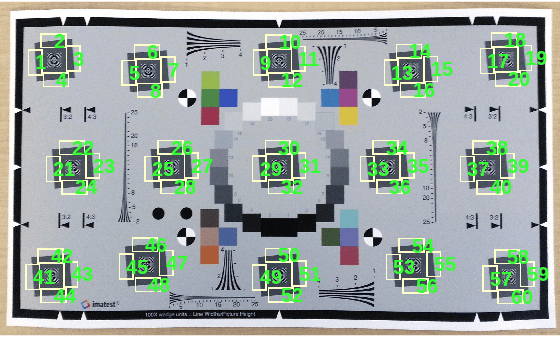

Cree un objeto y, a continuación, muestre el gráfico con anotaciones de ROI.esfrChart Los 60 ROI de borde eslanado están etiquetados con números verdes.

chart = esfrChart(I); displayChart(chart,'displayGrayROIs',false,...     'displayColorROIs',false,'displayRegistrationPoints',false)

Mida la nitidez del borde en todos los ROI y devuelva las mediciones en .sharpnessTable

sharpnessTable = measureSharpness(chart);

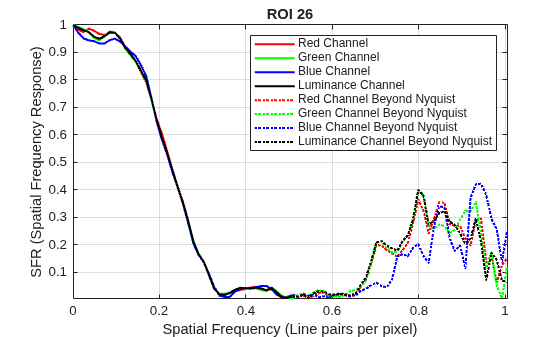

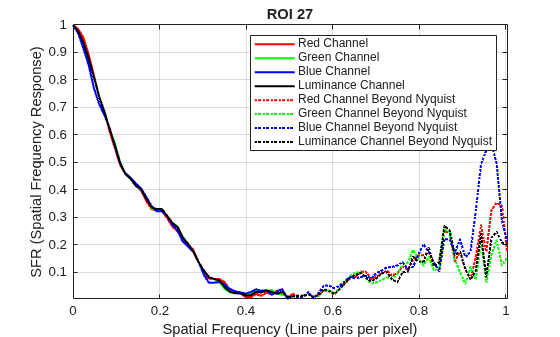

Muestre solo la gráfica SFR de LOS ROI 26 y 27.

plotSFR(sharpnessTable,'ROIIndex',[26 27]);

Argumentos de entrada

contraer todo

Mediciones SFR de aristas, especificadas como una tabla de nitidez o tabla de nitidez agregada con filas:m

  • Cuando es una tabla de nitidez, es el número de ROI muestreados.sharpnessMeasurementTablem

  • Cuando es una tabla de nitidez agregada, es 1 o 2, correspondiente al número de orientaciones muestreadas.sharpnessMeasurementTablem

Para obtener una tabla de nitidez o una tabla de nitidez agregada, utilice la función.measureSharpness

Tipos de datos: table

Argumentos de par nombre-valor

Especifique pares opcionales separados por comas de argumentos. es el nombre del argumento y es el valor correspondiente. deben aparecer entre comillas.Name,ValueNameValueName Puede especificar varios argumentos de par de nombre y valor en cualquier orden como .Name1,Value1,...,NameN,ValueN

Ejemplo: muestra la nitidez medida sólo del ROI 2.plotSFR(myTable,'ROIIndex',2)

Los índices de ROI que se van a mostrar, especificados como el par separado por comas que consta de un escalar o vector de enteros en el rango [1, 60].'ROIIndex' Los índices coinciden con los números de ROI mostrados por .displayChart

  • Cuando es una tabla de nitidez, de forma predeterminada crea solo una figura, mostrando el trazado SFR de la primera fila de la tabla.sharpnessMeasurementTableplotSFR

  • Cuando es una tabla de nitidez agregada, omite el especificado y crea una figura para cada fila de la tabla.sharpnessMeasurementTableplotSFRROIIndex

Ejemplo: 29:32

Tipos de datos: single | double | int8 | int16 | int32 | uint8 | uint16 | uint32

Mostrar leyenda de trazado, especificada como el par separado por comas que consta de y o .'displayLegend'truefalse Cuando es , el trazado SFR muestra una leyenda que identifica las diferentes curvas en el trazado.displayLegendtrue

Tipos de datos: logical

Mostrar el título del trazado, especificado como el par separado por comas que consta de y o .'displayTitle'truefalse Cuando es , el gráfico SFR muestra un título que indica el índice de ROI individual o la orientación de ROI agregada.displayTitletrue

Tipos de datos: logical

Los ejes controlan el objeto de imagen mostrado, especificado como el par separado por comas que consta de un identificador de ejes y un identificador de ejes. especifica el elemento primario del objeto de imagen creado por .'Parent'ParentplotSFR

Consulte también

Funciones

Objetos

Introducido en R2017b
