Guardar gráfica como una imagen o archivo de gráficos vectoriales
Puede guardar las gráficas como imágenes o como archivos de gráficos vectoriales desde la barra de herramientas de la figura (desde R2025a) seleccionando el botón de exportación
en la barra de herramientas de los ejes o llamando a la función exportgraphics. Al decidir entre los dos tipos de contenido, tenga en cuenta la calidad, el tamaño del archivo y los requisitos de formato para el documento en el que coloca el archivo.
Las imágenes se admiten en la mayoría de aplicaciones. Son útiles para la representación de imágenes gráficas y superficies complejas. Sin embargo, debido a que se componen de píxeles, no siempre se ajustan bien cuando se imprimen o se muestran en otros dispositivos que tengan resoluciones diferentes. En algunos casos, podría necesitar guardar una imagen con suficiente resolución para satisfacer ciertos requisitos de calidad. Los archivos con mayor resolución tienden a ser más grandes, lo que dificulta compartirlos en un email o cargarlos en un servidor. También puede resultar difícil editar las líneas y el texto de una imagen sin introducir elementos.
Los archivos de gráficos vectoriales contienen instrucciones para dibujar líneas, curvas y polígonos. Son útiles para la representación de contenido que conste de líneas, curvas y regiones de un color sólido. Estos archivos disponen de contenido de alta calidad que se ajusta a cualquier tamaño. Sin embargo, algunas superficies y gráficas de malla son demasiado complicadas para que se representen con gráficos vectoriales. Algunas aplicaciones admiten la edición extensiva de archivos de gráficos vectoriales, mientras que otras aplicaciones solo admiten el cambio de tamaño de los gráficos.
Independientemente de si guarda las gráficas como imágenes o como archivos de gráficos vectoriales, puede obtener los mejores resultados finalizando el contenido en la figura de MATLAB® antes de guardar el archivo.
Guardar gráficas con la barra de herramientas de la figura
Desde R2025a
Para guardar una gráfica desde la barra de herramientas de la figura, en la pestaña Figure, haga clic en la mitad superior del botón Save As. En el cuadro de diálogo Save As, seleccione una carpeta y tipo de archivo e introduzca un nombre. Los archivos PDF se guardan como PDF de página completa. Los archivos de imagen, como los JPEG y PNG, se guardan con una resolución de 150 puntos por pulgada (DPI).
Para guardar una figura y configurar sus opciones, como la resolución, la anchura y la altura, haga clic en la mitad inferior del botón Save As y, después, seleccione el elemento del menú Export to. Para obtener más información sobre las opciones que puede especificar, consulte Imprimir o exportar figuras desde la barra de herramientas de la figura.
Guardar gráficas con la barra de herramientas de los ejes
Para guardar una gráfica con la barra de herramientas de los ejes, coloque el cursor sobre el botón de exportación en la barra de herramientas de los ejes. La barra de herramientas aparece cuando mueve el cursor por encima de la esquina superior derecha de los ejes. El botón de exportación admite tres formatos de imagen (PNG, JPEG y TIFF), además de archivos PDF, que pueden contener imágenes o gráficos vectoriales, en función del contenido de los ejes.
Por ejemplo, cree una gráfica de barras. Guarde la gráfica en un archivo moviendo el cursor por encima del botón de exportación en la barra de herramientas de los ejes y seleccionando el primer elemento de la lista desplegable.
bar([1 11 7 8 2 2 9 3 6])
MATLAB muestra el cuadro de diálogo Guardar como con las opciones de tipo de archivo.
Cuando utiliza el botón de exportación para guardar una gráfica, el resultado se reduce estrictamente al contenido de los ejes, incluyendo cualquier leyenda o barra de colores. El resultado no incluye el contenido fuera de los ejes, como otros ejes en la figura.
Si la figura contiene varias gráficas en un diseño de gráfica en mosaico, puede guardar todas las gráficas juntas moviendo la barra de herramientas al diseño. Para mover la barra de herramientas, llame a la función axtoolbar y especifique el objeto TiledChartLayout como argumento de entrada. Después, mueva el cursor por encima del botón de exportación en la barra de herramientas. La barra de herramientas aparece cuando mueve el cursor por encima de la esquina superior derecha del diseño
Guardar gráficas de manera programática
Para guardar gráficas de manera programática, utilice la función exportgraphics. El contenido guardado se reduce estrictamente al contenido de los ejes con el mínimo de espacio en blanco. Todos los componentes de la IU y los contenedores adyacentes, como los paneles, se excluyen del contenido guardado. La función exportgraphics admite tres formatos de imagen (PNG, JPEG y TIFF) y cuatro formatos que admiten contenido vectorial (SVG, PDF, EPS y EMF). El formato PDF admite las fuentes embebidas.

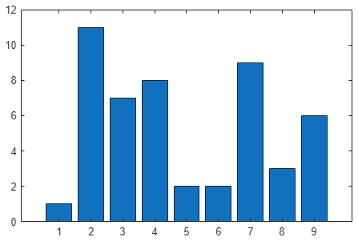

Por ejemplo, cree una gráfica de barras y obtenga la figura actual. Después, guarde la figura como un archivo PNG. En este caso, especifique una resolución de salida de 300 puntos por pulgada (DPI).
bar([1 11 7 8 2 2 9 3 6]) f = gcf; exportgraphics(f,'barchart.png','Resolution',300)
Si especifica un nombre de archivo con una extensión .pdf, .eps o .emf, MATLAB almacena una imagen o un gráfico vectorial en función del contenido de la figura.
Puede controlar si el archivo contiene una imagen o un gráfico vectorial especificando el argumento de par nombre-valor 'ContentType'. Por ejemplo, guarde el contenido en la figura actual como un archivo PDF que contenga gráficos vectoriales.
exportgraphics(gcf,'vectorfig.pdf','ContentType','vector')
Para guardar varias gráficas en una figura, cree un diseño de gráfica en mosaico y pase el objeto TileChartLayout a la función exportgraphics. Por ejemplo, cree un diseño de gráfica en mosaico de 2 por 1 t. Coloque dos ejes en el diseño llamando a la función nexttile y representándola en los ejes. Después, guarde ambas gráficas como un archivo EPS llamando a la función exportgraphics con t como el primer argumento.
t = tiledlayout(2,1);
nexttile
plot([0 1 0 1])
nexttile
plot([1 0 1 0])
exportgraphics(t,'twoplots.eps')
Abrir gráficas guardadas en otras aplicaciones
Puede abrir los archivos que guarda en otras aplicaciones como Microsoft® Word o LaTeX.
Para añadir una gráfica a un documento de LaTeX, primero guarde la gráfica como un archivo EPS utilizando la función exportgraphics. Después, añada el elemento \includegraphics al documento LaTeX. Por ejemplo:
\documentclass{article}
\usepackage{graphicx}
\begin{document}
\begin{figure}[h]
\centerline{\includegraphics[height=10cm]{twoplots.eps}}
\caption{Plots from MATLAB}
\end{figure}
\end{document}
Consulte también
nexttile | tiledlayout | exportgraphics | copygraphics
