ndgrid

Cuadrícula rectangular en espacio en ND

Sintaxis

[X1,X2,...,Xn] = ndgrid(x1,x2,...,xn)

[X1,X2,...,Xn] = ndgrid(xg)

Descripción

[X1,X2,...,Xn] = ndgrid(x1,x2,...,xn) replica los vectores de cuadrícula x1,x2,...,xn para producir una cuadrícula completa de n dimensiones.

[X1,X2,...,Xn] = ndgrid(xg) especifica un único vector de cuadrícula xg que se utilizará en todas las dimensiones. El número de argumentos de salida que especifique determina la dimensionalidad n de la salida.

Ejemplos

Crear una cuadrícula en 2D

Cree una cuadrícula en 2D a partir de los vectores [1 3 5 7 9 11 13 15 17 19] y [2 4 6 8 10 12].

[X,Y] = ndgrid(1:2:19,2:2:12)

X = 10×6

     1     1     1     1     1     1
     3     3     3     3     3     3
     5     5     5     5     5     5
     7     7     7     7     7     7
     9     9     9     9     9     9
    11    11    11    11    11    11
    13    13    13    13    13    13
    15    15    15    15    15    15
    17    17    17    17    17    17
    19    19    19    19    19    19

Y = 10×6

     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12
     2     4     6     8    10    12

Refinar una cuadrícula utilizando una interpolación

Cree una cuadrícula rectangular y calcule los valores de función en la cuadrícula. Interpole entre los valores asignados para refinar la cuadrícula.

Cree una cuadrícula de baja resolución para $$(x,y)$$, donde el rango de $$x$$ es $$[-6,6]$$ y el rango de $$y$$ es $$[-3,3]$$.

[X,Y] = ndgrid(-6:0.5:6,-3:0.5:3);

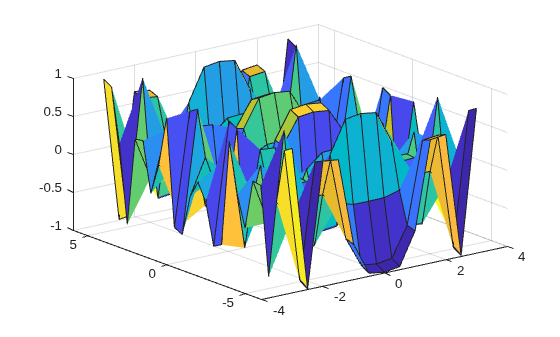

Evalúe la función en las ubicaciones definidas en la cuadrícula. Luego, visualice la función utilizando una gráfica de superficie. Como alternativa, desde la versión R2016b, puede utilizar ampliación implícita para esta tarea.

f = sin(X.^2) .* cos(Y.^2);
surf(Y,X,f)

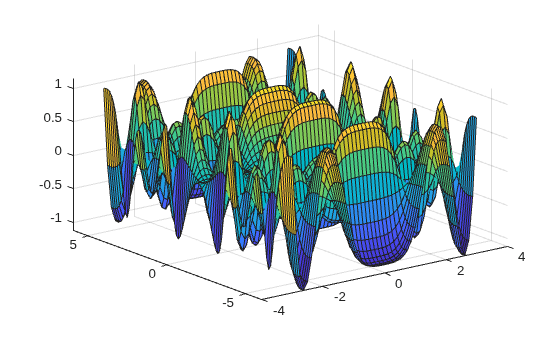

Interpole entre los puntos en una cuadrícula más fina (Xq,Yq). Luego, visualice los valores interpolados utilizando una gráfica de superficie.

[Xq,Yq] = ndgrid(-6:0.125:6,-3:0.125:3);
F = interpn(X,Y,f,Xq,Yq,"spline");
surf(Yq,Xq,F)

Argumentos de entrada

x1,x2,...,xn — Vectores de cuadrícula (como argumentos separados)

vectores

Vectores de cuadrícula, especificados como vectores que contienen coordenadas de cuadrícula para cada dimensión. Los vectores de cuadrícula definen implícitamente la cuadrícula. Por ejemplo, en 2D:

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Soporte de números complejos: Sí

xg — Vector de cuadrícula para todas las dimensiones

vectores

Vector de cuadrícula para todas las dimensiones, especificado como un vector que contiene coordenadas de cuadrícula. ndgrid usa xg como vector de cuadrícula para cada dimensión.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64
Soporte de números complejos: Sí

Argumentos de salida

X1,X2,...,Xn — Representación en cuadrícula completa

arreglo

Representación en cuadrícula completa, devuelta como arreglos separados. Para cada arreglo de salida Xi, la i-ésima dimensión contiene copias del vector de cuadrícula xi.

Más acerca de

Convertir entre los formatos meshgrid y ndgrid

meshgrid y ndgrid crean cuadrículas con distintos formatos de salida. De forma específica, las dos primeras dimensiones de la cuadrícula creada con una de dichas funciones están intercambiadas en comparación con el otro formato de cuadrícula. Algunas funciones de MATLAB^® emplean cuadrículas en el formato meshgrid, mientras que otras utilizan el formato ndgrid, por lo que es habitual convertir cuadrículas entre ambos formatos.

Puede convertir las cuadrículas entre esos formatos utilizando pagetranspose (desde la versión R2020b) o permute para intercambiar las dos primeras dimensiones de los arreglos de cuadrícula. Por ejemplo, cree una cuadrícula 3D con meshgrid.

[X,Y,Z] = meshgrid(1:4,1:3,1:2);

A continuación, trasponga las dos primeras dimensiones de cada arreglo de cuadrícula para convertir la cuadrícula al formato ndgrid y compare los resultados con las salidas de ndgrid.

Xt = pagetranspose(X);
Yt = pagetranspose(Y);
Zt = pagetranspose(Z);
[Xn,Yn,Zn] = ndgrid(1:4,1:3,1:2);
isequal(Xt,Xn) & isequal(Yt,Yn) & isequal(Zt,Zn)

ans =

  logical

   1

Utilizar pagetranspose equivale a cambiar las dos primeras dimensiones y dejar las demás dimensiones igual. También puede llevar a cabo esta operación utilizando permute(X,[2 1 3:ndims(X)]).

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Entorno basado en subprocesos

Ejecute código en segundo plano con MATLAB® backgroundPool o acelere código con Parallel Computing Toolbox™ ThreadPool.

Esta función es totalmente compatible con entornos basados en subprocesos. Para obtener más información, consulte Ejecutar funciones de MATLAB en entornos basados en subprocesos.

Arreglos GPU

Acelere código mediante la ejecución en una unidad de procesamiento gráfico (GPU) mediante Parallel Computing Toolbox™.

La función ndgrid es compatible con entradas de arreglos de GPU con estas notas y limitaciones de uso:

• La sintaxis 1D, X = ndgrid(x), devuelve un vector columna gpuArray X que contiene los elementos de la entrada gpuArray x para su uso como cuadrícula unidimensional.

• Las entradas deben ser dobles o simples de punto flotante.

Para obtener más información, consulte Run MATLAB Functions on a GPU (Parallel Computing Toolbox).

Arreglos distribuidos

Realice particiones de arreglos grandes por toda la memoria combinada de su cluster mediante Parallel Computing Toolbox™.

Notas y limitaciones de uso:

• La sintaxis de 1D, X = ndgrid(x), devuelve un vector columna de arreglo distribuido X que contiene los elementos del arreglo distribuido de entrada x para usarlo como cuadrícula unidimensional.

• Las entradas deben ser dobles o simples de punto flotante.

Para obtener más información, consulte Run MATLAB Functions with Distributed Arrays (Parallel Computing Toolbox).

Historial de versiones

Introducido antes de R2006a

Consulte también

griddedInterpolant | mesh | meshgrid | combinations | surf

Temas

• Interpolating Gridded Data
