strips

Gráfica de bandas

Sintaxis

strips(x)

strips(x,n)

strips(x,sd,fs)

strips(x,sd,fs,scale)

Descripción

strips(x) representa x en bandas horizontales de longitud 250.

strips(x,n) representa x en bandas de n muestras de largo cada una.

strips(x,sd,fs) representa x en bandas de duración sd, dada la tasa de muestreo de fs muestras por segundo.

strips(x,sd,fs,scale) también escala los ejes verticales.

Ejemplos

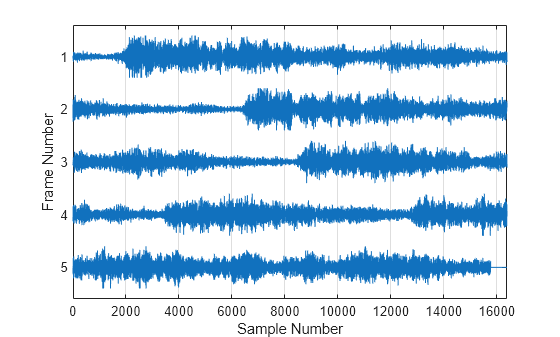

Gráfica de bandas de cuadros de señal superpuestos

Particione una señal en cuadros. Represente bandas en todos los cuadros de señal.

Cargue un archivo de datos con una señal de 73113 muestras y. Particione una señal en cuadros de 16384 muestras con un solapamiento de 2048 muestras y rellenando el último cuadro con ceros. Muestre todos los cuadros en una gráfica de bandas.

load handel
yfs = framesig(y,16384,OverlapLength=2048, ...
    IncompleteFrameRule="zeropad");
ns = size(yfs,2);

strips(yfs)

grid
xlabel("Sample Number")
ylabel("Frame Number")
yticklabels(ns:-1:1)

Gráfica de bandas de la sinusoide de frecuencia modulada

Represente dos segundos de una sinusoide de frecuencia modulada en bandas de 0,25 segundos. Especifique una tasa de muestreo de 1 kHz.

fs = 1000;
t = 0:1/fs:2;
x = vco(sin(2*pi*t),[10 490],fs);

strips(x,0.25,fs)

Gráfica de banda de señal de voz

Cargue una señal de voz muestreada a $$F_s=7418Hz$$. El archivo contiene la grabación de una voz femenina diciendo la palabra "MATLAB®".

load mtlb

Represente la señal en bandas de 0,18 segundos de duración. Escale los ejes verticales al 125%.

strips(mtlb,0.18,Fs,1.25)

Argumentos de entrada

x — Señal de entrada

vector | matriz

Señal de entrada, especificada como vector o matriz. Si x es una matriz, la función strips representa cada columna de x como una banda horizontal en la misma gráfica. La función ignora la parte imaginaria de los valores complejos x.

Tipos de datos: single | double
Soporte de números complejos: Sí

n — Longitud

250 (predeterminado) | escalar real positivo

Longitud de las bandas, especificada como un escalar real positivo.

sd — Duración

escalar real positivo

Duración en segundos, especificada como un escalar real positivo. Si se especifica sd, debe especificar también fs.

fs — Tasa de muestreo

escalar real positivo

Tasa de muestreo, especificada como un escalar real positivo. fs tiene unidades de hercios.

scale — Factor escalar

escalar

Factor escalar, especificado como un escalar. La función strips ignora la parte imaginaria de los valores complejos scale.

Tipos de datos: single | double
Soporte de números complejos: Sí

Historial de versiones

Introducido antes de R2006a

Consulte también

plot | stem
