triang

Ventana triangular

Descripción

ejemplo

w = triang(L) devuelve una ventana triangular de L puntos.

Ejemplos

contraer todo

Cree una ventana triangular de 200 puntos. Muestre el resultado utilizando wvtool.

L = 200;
w = triang(L);
wvtool(w)

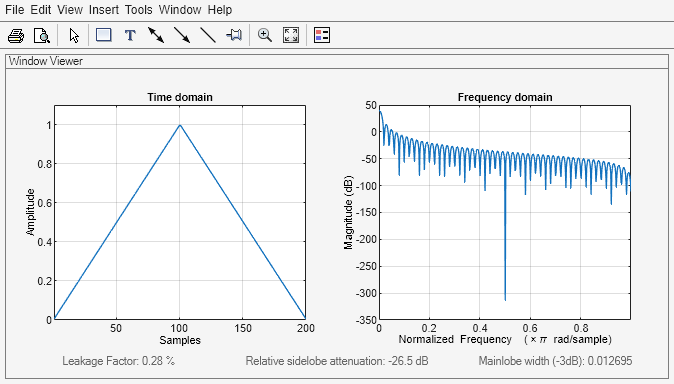

Figure Window Visualization Tool contains 2 axes objects and other objects of type uimenu, uitoolbar, uipanel. Axes object 1 with title Time domain, xlabel Samples, ylabel Amplitude contains an object of type line. Axes object 2 with title Frequency domain, xlabel Normalized Frequency (\times\pi rad/sample), ylabel Magnitude (dB) contains an object of type line.

Argumentos de entrada

contraer todo

Longitud de la ventana, especificada como un entero positivo.

Tipos de datos: single | double

Argumentos de salida

contraer todo

Ventana de triangular, devuelta como un vector columna.

Algoritmos

Los coeficientes de una ventana triangular son:

Si L es impar:

w(n)={2nL+11nL+1222nL+1L+12+1nL

Si L es par:

w(n)={(2n1)L1nL22(2n1)LL2+1nL

Referencias

[1] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. Upper Saddle River, NJ: Prentice Hall, 1999.

Capacidades ampliadas

Generación de código C/C++
Genere código C y C++ mediante MATLAB® Coder™.

Historial de versiones

Introducido antes de R2006a
