Controlar simulaciones con visualizaciones interactivas

Cree un panel para el modelo, ajuste de forma interactiva los valores de los parámetros y monitorice los valores de las señales durante la simulación

Cree un panel interactivo para el modelo utilizando una variedad de controles y pantallas disponibles en la biblioteca Dashboard y en la biblioteca Customizable Blocks.

  • Los controles se conectan a las variables y a los parámetros de los bloques en su modelo, lo que proporciona una interfaz para ajustar los valores durante la simulación.

  • Los bloques de visualización se conectan con las señales y muestran el valor de la señal durante la simulación.

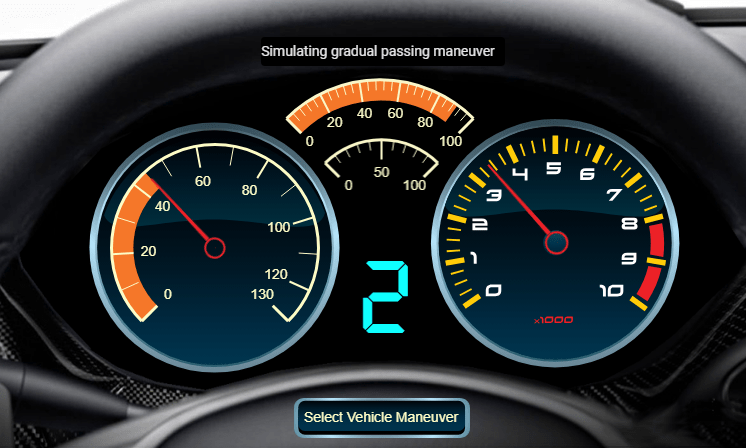

Para diseñar bloques Dashboard personalizados que se parezcan a los controles y pantallas de un sistema real, elija los bloques de la biblioteca Customizable Blocks. Por ejemplo, puede crear un modelo fotorrealista del velocímetro de un vehículo real.

Puede modelar paneles del mundo real y paneles de control añadiendo bloques de la biblioteca Dashboard y de la biblioteca Customizable Blocks a los paneles de Simulink®. Los paneles se pueden mover a cualquier ubicación por el área de diseño y pueden minimizarse cuando desea trabajar en el modelo. Los paneles pueden tener varias pestañas para organizar los bloques Dashboard en diferentes grupos.

Bloques

expandir todo

Dashboard ScopeTrace signals on scope display during simulation
DisplayDisplay signal value during simulation
GaugeDisplay signal value on circular scale
Half GaugeDisplay input value on semicircular scale
Quarter GaugeDisplay input value on quadrant scale
Linear GaugeDisplay input value on linear scale
LampDisplay color that reflects signal value on lamp
MultiStateImageDisplay image reflecting input value
Circular GaugeDisplay signal value during simulation on circular gauge with customizable appearance (desde R2020b)
DisplayDisplay signal value during simulation with customizable appearance (desde R2023b)
Horizontal GaugeDisplay signal value during simulation on horizontal gauge with customizable appearance (desde R2020a)
Vertical GaugeDisplay signal value during simulation on vertical gauge with customizable appearance (desde R2020a)
LampDisplay color that reflects signal value on lamp with customizable appearance (desde R2021b)
EditEnter new value for parameter
KnobTune parameter value with dial
SliderTune parameter value with sliding scale
Push ButtonChange parameter or variable value using button
Rotary SwitchSwitch parameter to set values on dial
Radio ButtonSelect parameter value
Combo BoxSelect parameter value from drop-down menu
Check BoxSelect parameter or variable value
Rocker SwitchToggle parameter between two values
Slider SwitchToggle parameter between two values
Toggle SwitchToggle parameter between two values
Callback ButtonExecute MATLAB code using button
KnobChange parameter or variable value using knob with customizable appearance (desde R2021a)
Horizontal SliderChange parameter or variable value using horizontal slider with customizable appearance (desde R2021a)
Vertical SliderChange parameter or variable value using vertical slider with customizable appearance (desde R2021a)
Push ButtonChange parameter or variable value using button with customizable appearance (desde R2021b)
Callback ButtonExecute MATLAB code using button with customizable appearance (desde R2021b)
Rotary SwitchChange parameter or variable value using rotary switch with customizable appearance (desde R2021b)
Rocker SwitchChange parameter or variable value using switch with customizable appearance (desde R2021b)
Slider SwitchChange parameter or variable value using switch with customizable appearance (desde R2021b)
Toggle SwitchChange parameter or variable value using switch with customizable appearance (desde R2021b)

Herramientas

Opciones para marcar la velocidad de simulaciónSlow simulation to a specified ratio of simulation time to wall clock time

Objetos

expandir todo

Simulink.SimulationData.ParameterStores logged parameter data and metadata
Simulink.HMI.InstrumentedSignalsSave and restore signal logging specification
Simulink.HMI.SignalSpecificationProgrammatically connect a Dashboard block to a signal
Simulink.HMI.ParamSourceInfoInformation about Dashboard block variable and parameter connections (desde R2019a)

Temas

Modelar paneles

Mostrar señales y controlar parámetros con bloques Dashboard

Más información sobre visualización de datos de simulación
