Stateflow

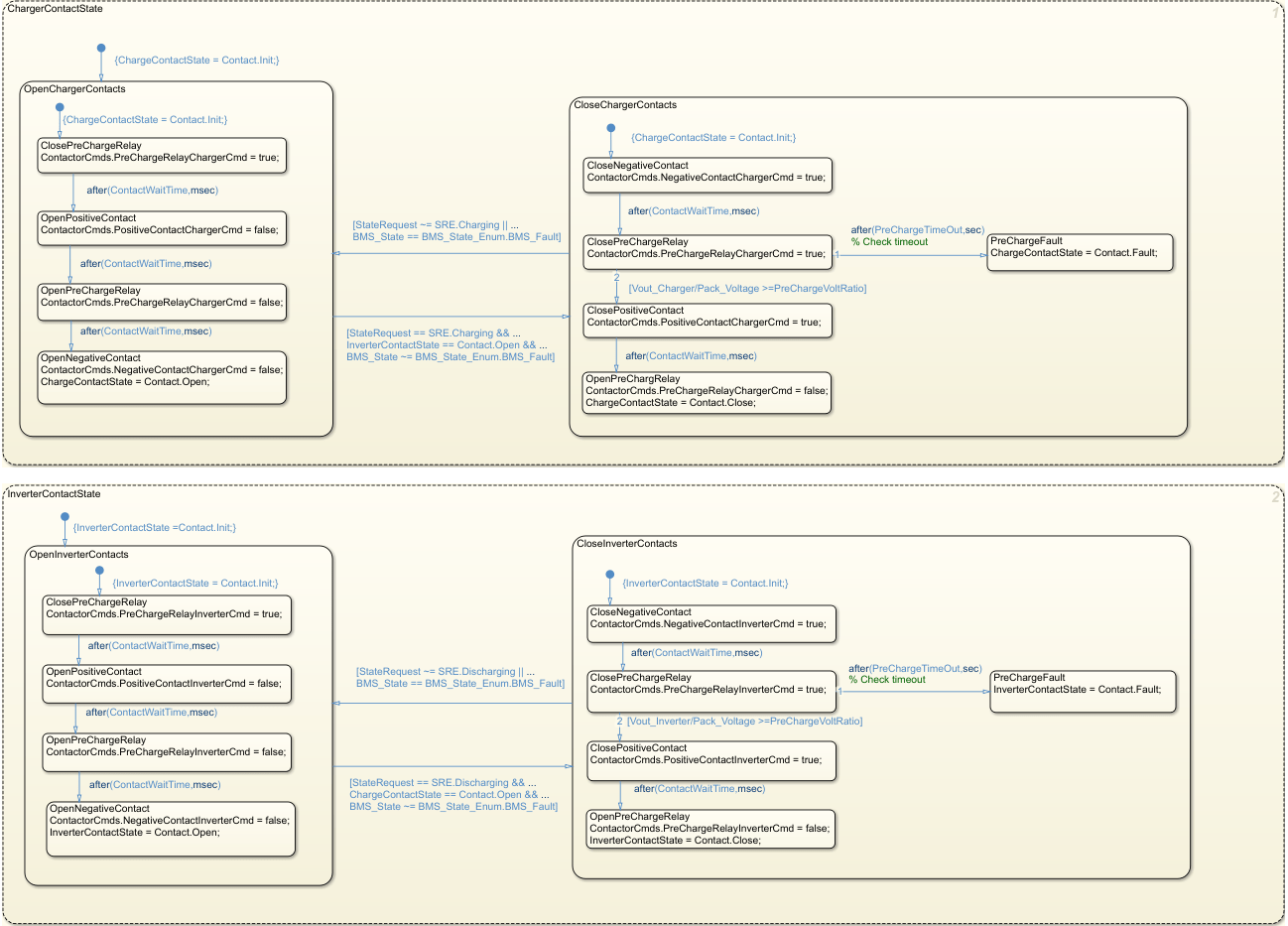

Stateflow^® ofrece un lenguaje gráfico que incluye diagramas de transición de estado, diagramas de flujo, tablas de transición de estado y tablas de verdad. Puede utilizar Stateflow para describir cómo los algoritmos de MATLAB^® y los modelos de Simulink^® reaccionan a las señales de entrada, los eventos y las condiciones basadas en el tiempo.

Stateflow permite diseñar y desarrollar control de supervisión, planificación de tareas, gestión de fallos, protocolos de comunicación, interfaces de usuario y sistemas híbridos.

Con Stateflow, puede modelar la lógica de decisión combinatoria y secuencial que puede simularse como un bloque dentro de un modelo de Simulink o ejecutarse como un objeto en MATLAB. La animación gráfica permite analizar y depurar la lógica mientras se está ejecutando. Las comprobaciones en tiempo de edición y en tiempo de ejecución garantizan la solidez y la integridad del diseño antes de su implementación.
