cc2bw

Convertir componentes conectados a una imagen binaria

Desde R2024a

Sintaxis

BW = cc2bw(CC)

BW = cc2bw(CC,ObjectsToKeep=objectsToKeep)

Descripción

BW = cc2bw(CC) crea una imagen binaria a partir de los componentes conectados (objetos) en CC.

BW = cc2bw(CC,ObjectsToKeep=objectsToKeep) crea una imagen binaria a partir de un subconjunto de componentes conectados, especificado por objectsToKeep.

Ejemplos

Filtrar en múltiples propiedades de la imagen

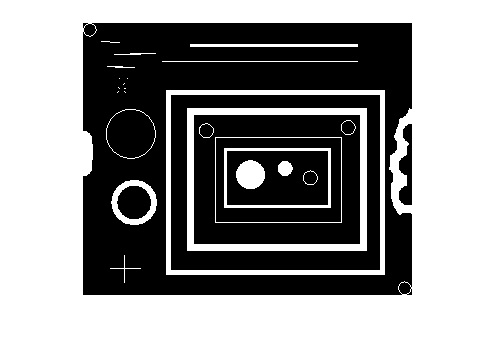

Lea y muestre una imagen.

I = imread("blobs.png");
imshow(I)

Cree una estructura de componentes conectados.

CC = bwconncomp(I);

Filtre la estructura y conserve los objetos redondos. Muestre la imagen filtrada.

CC = bwpropfilt(CC,"Circularity",[0.7 1]);
imshow(cc2bw(CC))

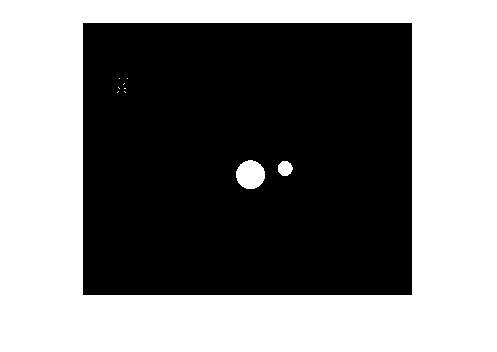

Filtre de nuevo la estructura y conserve los objetos grandes. Muestre la imagen filtrada.

CC = bwpropfilt(CC,"Area",[20 Inf]);
imshow(cc2bw(CC))

Crear una imagen binaria con un subconjunto de objetos filtrados

Lea una imagen binaria y detecte los componentes conectados.

BW = imread("text.png");
CC = bwconncomp(BW);

Mida el área de cada componente conectado y devuelva los resultados como una tabla.

p = regionprops("table",CC,"Area");

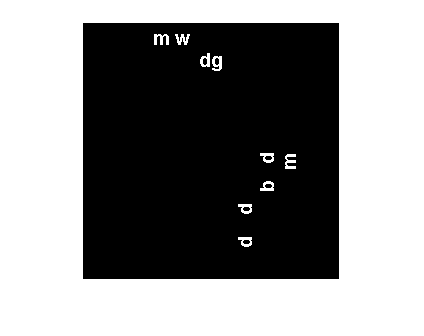

Cree una imagen binaria que contenga únicamente los componentes conectados más grandes del 2.º al 10.º. Muestre el resultado.

[~,idx] = sort(p.Area,"descend");
BWfilt = cc2bw(CC,ObjectsToKeep=idx(2:10));
imshow(BWfilt)

Aislar regiones orientadas verticalmente

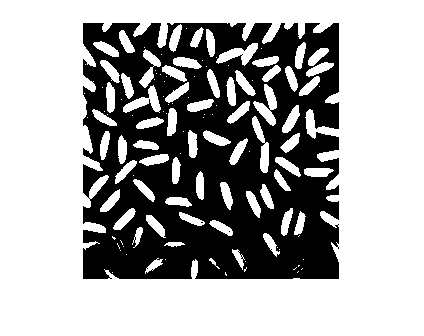

Lea una imagen en escala de grises de granos de arroz y, después, convierta la imagen a binaria.

I = imread("rice.png");
BW = imbinarize(I);
imshow(BW)

Mida el área y el cuadro delimitador de cada región.

CC = bwconncomp(BW);
stats = regionprops("table",CC,"Area","BoundingBox");

Seleccione las regiones a las que se aplican estas condiciones:

• El área es superior a 50 píxeles.

• El cuadro delimitador tiene menos de 15 píxeles de ancho y una altura superior o igual a 20 píxeles.

area = stats.Area;
bbox = stats.BoundingBox;
selection = (area > 50) & (bbox(:,3) < 15) & (bbox(:,4) >= 20);
BW2 = cc2bw(CC,ObjectsToKeep=selection);

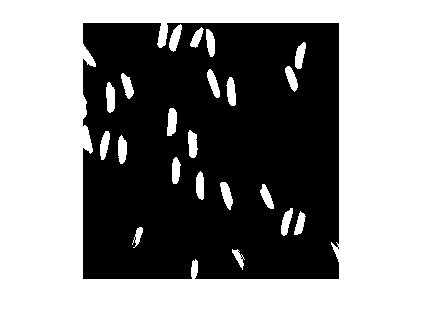

Muestre la imagen filtrada.

imshow(BW2)

Argumentos de entrada

CC — Componentes conectados:

Estructura

Componentes conectados (objetos), especificados como una estructura con cuatro campos.

Campo	Descripción
Connectivity	Conectividad de los componentes conectados
ImageSize	Tamaño de la imagen binaria
NumObjects	Número de componentes conectados en la imagen binaria.
PixelIdxList	Arreglo de celdas de 1 por NumObjects, en el que el k-ésimo elemento del arreglo de celdas es un vector que contiene los índices lineales de los píxeles del k-ésimo objeto.

objectsToKeep — Objetos que conservar

entero positivo | vector de enteros positivos | vector lógico

Objetos que conservar, especificados como uno de estos valores.

• Entero positivo o vector de enteros positivos: conservar el objeto o los objetos cuyo índice está incluido en objectsToKeep. La longitud de objectsToKeep es inferior o igual a CC.NumObjects.

• Vector lógico: conservar los objetos cuyo elemento correspondiente en objectsToKeep es true. La longitud de objectsToKeep debe ser igual a CC.NumObjects.

Argumentos de salida

BW — Imagen binaria

arreglo lógico

Imagen binaria, devuelta como un arreglo lógico del mismo tamaño que CC.ImageSize.

Tipos de datos: logical

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

• cc2bw es compatible con la generación de código C y C++ (requiere MATLAB^® Coder™). Para obtener más información, consulte Code Generation for Image Processing.

• Si genera código para la función cc2bw directamente, CC.PixelIdxList debe ser homogéneo. Este código muestra cómo hacer que CC.PixelIdxList sea homogéneo usando la función makeHomogeneous (MATLAB Coder).

  CC = bwconncomp(BW);
  CC2 = bwpropfilt(CC,"Area",10);
  typeCC = coder.typeof(CC2);
  typeCC.Fields.PixelIdxList = makeHomogeneous(typeCC.Fields.PixelIdxList);

  codegen cc2bw -args {typeCC}

  Si genera código para una función wrapper, no es necesario que CC.PixelIdxList sea homogéneo. Por ejemplo, este comando genera código para una función wrapper denominada myFunction.

  codegen myFunction -args {BW}

  Aquí tiene una definición de muestra de la función wrapper myFunction, que incluye una llamada a la función cc2bw.

  function out = myFunction(BW) %#codegen
      CC = bwconncomp(BW);
      CC2 = bwpropfilt(CC,"Area",10);
      out = cc2bw(CC2);
  end

Historial de versiones

Introducido en R2024a

R2024a: Generar código C utilizando MATLAB Coder

Ahora cc2bw es compatible con la generación de código C (requiere MATLAB Coder).

Consulte también

bwconncomp | bwpropfilt | regionprops
