drawpolyline

Crear ROI de polilínea personalizable

Descripción

ejemplo

roi = drawpolyline crea un objeto de ROI y permite el dibujo interactivo de una región de polilínea de interés (ROI) en los ejes actuales.Polyline

Para dibujar el ROI, coloque el puntero en la imagen. El cursor cambia a una forma de fleur. Haga clic para dibujar vértices de la polilínea y arrástrelos para dibujar las líneas entre los vértices. Para finalizar el ROI, haga doble clic en el botón del ratón. Para obtener más información sobre el uso del ROI, incluidos los métodos abreviados de teclado y las opciones del menú contextual, consulte .Consejos

Nota

es una función de conveniencia para crear un objeto de ROI.drawpolylinePolyline Si crea el objeto ROI directamente, llamando a , debe llamar a la función de objeto para habilitar el dibujo interactivo del ROI.Polylinedraw Por el contrario, la función crea el objeto ROI y llama a la función de objeto por usted.drawpolylinedraw Independientemente de la forma en que cree el ROI, utilice propiedades de objeto, funciones de objeto y notificaciones de eventos para personalizar su apariencia y comportamiento. Para obtener más información sobre el uso de estas capacidades, consulte .Consejos

roi = drawpolyline(ax,___) crea el ROI en los ejes especificados por .ax

roi = drawpolyline(___,Name,Value) modifica la apariencia y el comportamiento del ROI utilizando uno o más pares nombre-valor. Los pares nombre-valor no especificados se establecen en el valor predeterminado.

Ejemplos

contraer todo

Lea una imagen en el espacio de trabajo y muéstrala.

imshow(imread('westconcordaerial.png'))

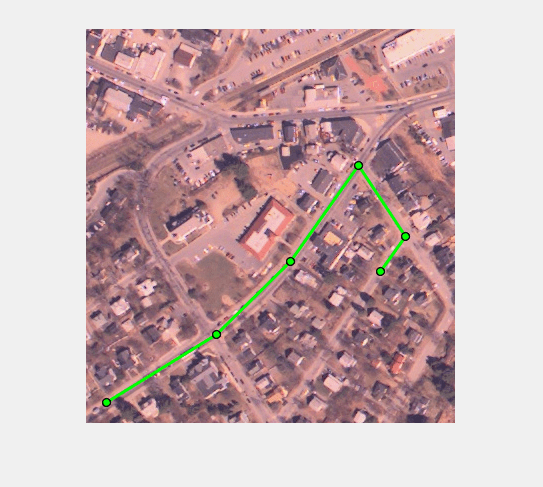

Dibuje el ROI de polilínea en la imagen. Utilice el par nombre-valor 'Color' para especificar el color de la línea.

h = drawpolyline('Color','green');

Disminuya el ancho del borde del ROI estableciendo la propiedad 'LineWidth'.

h.LineWidth = 1;

Lea la imagen en el espacio de trabajo y muéstrala.

I = imread('baby.jpg'); figure imshow(I)

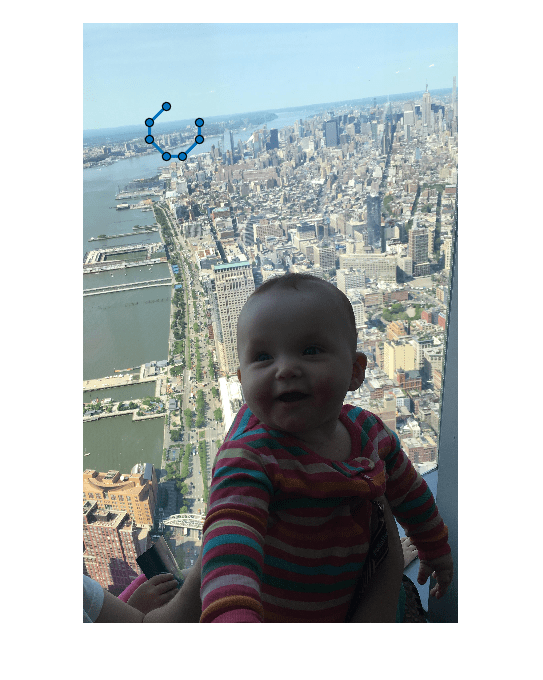

Dibuje un ROI poligonal sobre la imagen, utilizando parámetros con nombre para especificar la ubicación y la forma. El ejemplo también especifica que el borde del polígono es un rayado.

h = drawpolyline('Position',[500 500;400 600;400 700;500 800;600 800;700 700; 700 600]);

Lea una imagen en el espacio de trabajo.

I = imread('cameraman.tif');

Muestre la imagen.

imshow(I);

Dibuje un ROI en la imagen.Polyline

roi = drawpolyline('Color','r');

Configure los agentes de escucha para los eventos de movimiento del ROI. Al moverlo, el ROI envía notificaciones de estos eventos y ejecuta la función de devolución de llamada que especifique.

addlistener(roi,'MovingROI',@allevents); addlistener(roi,'ROIMoved',@allevents);

La función de devolución de llamada muestra la posición anterior y la posición actual del ROI.allevents

function allevents(src,evt)     evname = evt.EventName;     switch(evname)         case{'MovingROI'}             disp(['ROI moving previous position: ' mat2str(evt.PreviousPosition)]);             disp(['ROI moving current position: ' mat2str(evt.CurrentPosition)]);         case{'ROIMoved'}             disp(['ROI moved previous position: ' mat2str(evt.PreviousPosition)]);             disp(['ROI moved current position: ' mat2str(evt.CurrentPosition)]);     end end

Argumentos de entrada

contraer todo

Ejes primarios del ROI, especificados como un objeto o un objeto.AxesUIAxes Para obtener información sobre el uso de un ROI en un , incluidas las limitaciones importantes, consulte .UIAxesUso de ROI en aplicaciones creadas con El Diseñador de aplicaciones

Argumentos de par nombre-valor

Especifique pares opcionales separados por comas de argumentos. es el nombre del argumento y es el valor correspondiente. deben aparecer entre comillas.Name,ValueNameValueName Puede especificar varios argumentos de par de nombre y valor en cualquier orden como .Name1,Value1,...,NameN,ValueN

Ejemplo: roi = drawpolyline('LineWidth',1);

Color de ROI, especificado como el par separado por comas que consta de y un valor.'Color'MATLAB®ColorSpec (Color Specification)

Ejemplo: 'green'

Ejemplo: 'g'

Ejemplo: [0 1 0]

El ROI se puede eliminar interactivamente a través de un menú contextual, especificado como el par separado por comas que consta de y un valor lógico de o .'Deletable'truefalse Cuando el valor es (predeterminado), puede eliminar el ROI a través del menú contextual.true Para deshabilitar este elemento de menú contextual, establezca en .'Deletable'false Cuando el valor se establece en , todavía puede eliminar el ROI llamando a la función, especificando el identificador para el ROI como entrada.falsedelete

Area de los ejes en los que puede colocar interactivamente el ROI, especificado como el par separado por comas que consta de y uno de los valores de esta tabla.'DrawingArea'

ValorDescripción
'auto'El área de dibujo es el límite de ejes actuales (predeterminado).
'unlimited'El área de dibujo no tiene contorno y los ROI se pueden dibujar o arrastrar para extenderse más allá de los límites de los ejes.
[x,y,w,h]El área de dibujo está restringida a un rectángulo que comienza en ( , ), con anchura y altura .xywh

Visibilidad del identificador de ROI en la propiedad del elemento primario, especificada como el par separado por comas que consta de y uno de los valores de esta tabla.Children'HandleVisibility'

ValorDescripción
'on'El identificador de objeto siempre está visible (predeterminado).
'off'El identificador de objeto está oculto en todo momento.
'callback'El identificador de objeto es visible desde dentro de devoluciones de llamada o funciones invocadas por devoluciones de llamada, pero no desde dentro de las funciones invocadas desde la línea de comandos.

Interactividad del ROI, especificada como el par separado por comas que consta de y uno de los valores de esta tabla.'InteractionsAllowed'

ValorDescripción
'all'El ROI es totalmente interactuable (predeterminado).
'none'El ROI no es interactuable y no hay puntos de arrastre visibles.
'translate'El ROI se puede traducir (mover) dentro del área de dibujo, pero no cambiar de forma.
'reshape'El ROI se puede cambiar de forma dentro del área de dibujo, pero no traducirse.

Etiqueta de ROI, especificada como el par separado por comas que consta de un vector de caracteres o una cadena.'Label' De forma predeterminada, esta propiedad se establece en una matriz vacía ( ) y el ROI no tiene ninguna etiqueta.''

Visibilidad de la etiqueta de ROI, especificada como el par separado por comas que consta de y uno de estos valores.'LabelVisible'

ValorDescripción
'on'La etiqueta es visible cuando el ROI está visible y la propiedad no está vacía (valor predeterminado).Label
'hover'

La etiqueta solo es visible cuando el ratón pasa el ratón sobre el ROI.

'off'La etiqueta no está visible.

Ancho de la arista del ROI, especificado como el par separado por comas que consta de un escalar numérico positivo en puntos.'LineWidth' El valor predeterminado es tres veces el número de puntos por píxel de pantalla.

Elemento primario del ROI, especificado como el par separado por comas que consta de y un objeto u.'Parent'AxesUIAxes Para obtener información sobre el uso de un ROI en un UIAxes, incluidas las limitaciones importantes, consulte .Uso de ROI en aplicaciones creadas con El Diseñador de aplicaciones

Posición del ROI de polilínea, especificado como el par separado por comas que consta de y una matriz -by-2, del formulario , donde representa el número de vértices.'Position'n[x1 y1; …; xn yn]n Cada fila especifica la posición de un vértice del ROI de polilínea.

Estado de selección del ROI, especificado como el par separado por comas que consta de y o .'Selected'truefalse También puede establecer este valor de forma interactiva. Por ejemplo, al hacer clic en el ROI se selecciona y se establece este valor en .true Del mismo modo, si el ROI, lo anula la selección y establece este valor en .Ctrl-clicfalse

Color del ROI cuando se selecciona, especificado como el par separado por comas que consta de y un .'SelectedColor'MATLABColorSpec (Color Specification) Si se establece en , el valor define el color del ROI para todos los estados, seleccionados o no.'SelectedColor''none'Color

Ejemplo: 'green'

Ejemplo: 'g'

Ejemplo: [0 1 0]

Color de la franja ROI, especificado como el par separado por comas que consta de ' y un valor.'StripeColorMATLABColorSpec (Color Specification) Si especifica , el borde del ROI se raya.'StripeColor' El rayado consta de una combinación del valor especificado por y este valor.'Color'

Ejemplo: 'green'

Ejemplo: 'g'

Ejemplo: [0 1 0]

Etiqueta que se va a asociar con el ROI, especificado como el par separado por comas que consta de un vector de caracteres o un escalar de cadena.'Tag' Utilice el valor de etiqueta para buscar el objeto ROI en una jerarquía de objetos mediante la función.findobj

Menú contextual, especificado como el par separado por comas que consta de y un objeto que crea mediante la función.'UIContextMenu'ContextMenuuicontextmenu Especifique este par nombre-valor para mostrar un menú contextual personalizado al hacer clic con el botón derecho en el ROI. Para crear un menú contextual personalizado, cree un objeto mediante la función y, a continuación, configure las propiedades del menú contextual.ContextMenuuicontextmenu

Datos que se asocian al ROI, especificados como el par separado por comas que consta de y cualquier dato.'UserData'MATLAB Por ejemplo, puede especificar un escalar, vector, matriz, matriz, matriz de celdas, cadena, matriz de caracteres, tabla o estructura. no utiliza estos datos.MATLAB

Visibilidad del ROI, especificada como el par separado por comas que consta de y uno de los valores de esta tabla.'Visible'

ValorDescripción
'on'Especifique este valor para mostrar el ROI (predeterminado).
'off'Especifique este valor para ocultar el ROI sin eliminarlo. Todavía puede acceder a las propiedades de un ROI oculto.

Argumentos de salida

contraer todo

ROI de polilínea, devuelto como un objeto.Polyline

Sugerencias

  • El ROI admite la siguiente interactividad, incluidos los métodos abreviados de teclado.

    ComportamientoAtajo de teclado
    Haga que la línea dibujada se ajuste en ángulos de 15 grados.Mantenga pulsada la tecla mientras dibuja.Cambio
    Termine de dibujar el ROI.

    Haga doble clic, que agrega un vértice nuevo final en la posición del puntero.

    Haga clic con el botón derecho del ratón, que agrega un vértice nuevo final en la posición del puntero.

    Pulse , que añade un vértice nuevo final en la posición del puntero.Entrar

    Cancele el dibujo del ROI.Pulse.Esc La función devuelve un objeto de ROI válido con un campo vacío.Position
    Agregue un nuevo vértice al ROI.

    Coloque el puntero sobre el polígono y haga doble clic. También puede colocar el puntero sobre el ROI, hacer clic con el botón derecho y elegir .Add Vertex

    Elimine un vértice del ROI.

    Coloque el puntero sobre el ROI, haga clic con el botón derecho y elija .Delete Vertex

    Elimine el vértice añadido más recientemente, pero siga dibujando.Pulse.Retroceso La función redibuja la línea desde el vértice anterior hasta la posición actual del puntero. Solo puede realizar una copia de seguridad del primer vértice que dibujó.
    Cambie el tamaño (remodele) el ROI.

    Coloque el puntero sobre un vértice y, a continuación, haga clic y arrastre.

    Agregue un nuevo vértice y, a continuación, haga clic y arrastre.

    Elimine un vértice y la forma del ROI se ajuste.

    Mueva el ROI.Coloque el puntero sobre la línea, no sobre un vértice. El puntero cambia a la forma del fleur. Haga clic y arrastre el ROI.
    Elimine el ROI. Coloque el puntero en cualquier lugar del ROI y haga clic con el botón derecho. Seleccione en el menú contextual.Delete Polyline También puede eliminar el ROI mediante la función de objeto.delete
  • La función devuelve un objeto DE ROI.drawpolylinePolyline Después de la creación, utilice estas capacidades del objeto para personalizar la apariencia y el comportamiento del ROI.

    • Propiedades de objeto: los objetos de ROI admiten propiedades que modifican su apariencia o comportamiento. Por ejemplo, para cambiar el color de la a amarillo, establezca su propiedad, .roiColorroi.Color = 'yellow'

    • Funciones de objeto: los objetos de ROI admiten un conjunto de funciones de objeto que funcionan en los ROI. Por ejemplo, si desea pausar la línea de comandos de MATLAB después de crear un ROI, llame a la función object.wait

    • Notificaciones de eventos: los objetos de ROI pueden notificar al código cuando determinados eventos, como moverse o hacer clic, se producen en el ROI. Para recibir estas notificaciones, utilice la función de objeto para configurar eventos específicos.addlistenerOyentes En el agente de escucha, especifique un evento, como , y una función de devolución de llamada que se ejecuta cuando se produce el evento.'ROIMoved' Cuando el ROI notifica a la aplicación a través del agente de escucha, devuelve datos específicos del evento. Por ejemplo, con el evento, el objeto ROI devuelve su posición anterior y su posición actual.'ROIMoved'

    Para obtener un ejemplo del uso de detectores de eventos con el objeto, consulte .PolylineConfigurar el agente de escucha para eventos de ROI de Polyline Para obtener más información acerca de estas capacidades, consulte la documentación del objeto.Polyline

Introducido en R2018b
