Gráficas en 2D y 3D

Gráficas de líneas

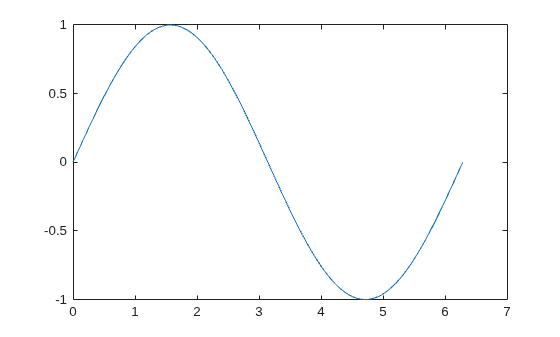

Para crear gráficas de líneas bidimensionales, use la función plot. Por ejemplo, represente el valor de la función seno sobre un vector espaciado linealmente de valores de 0 a $$2\pi$$:

x = linspace(0,2*pi);
y = sin(x);
plot(x,y)

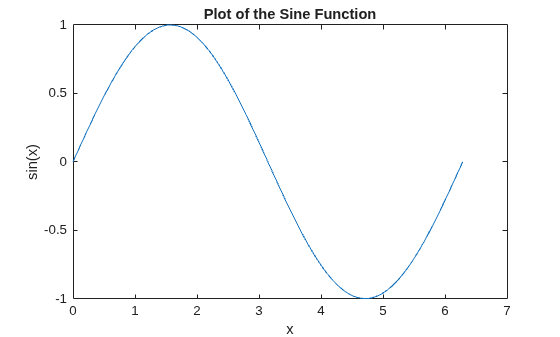

El programa le permite etiquetar los ejes y agregar un título.

xlabel("x")
ylabel("sin(x)")
title("Plot of the Sine Function")

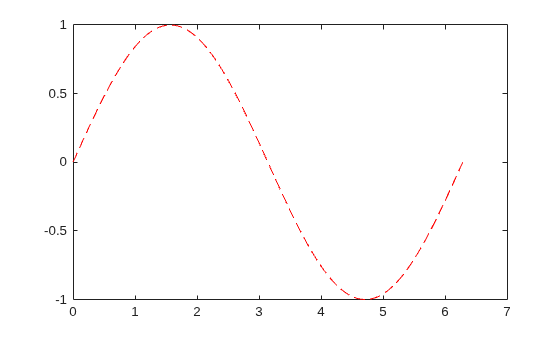

Si agrega un tercer argumento de entrada a la función plot, puede representar gráficamente las mismas variables mediante el uso de una línea discontinua roja.

plot(x,y,"r--")

"r--" es una especificación de línea. Cada especificación puede incluir caracteres para el marcador, el estilo y el color de la línea. Un marcador es un símbolo como +, o o * que aparece en cada punto dibujado en la gráfica. Por ejemplo, "g:*" especifica una línea verde punteada con marcadores *.

Advierta que los títulos y las etiquetas que definió para la primera gráfica ya no están en la ventana de la figura actual. Por defecto, MATLAB® borra la figura cada vez que se llama a una función de representación gráfica, y restablece los ejes y otros elementos para preparar la nueva gráfica.

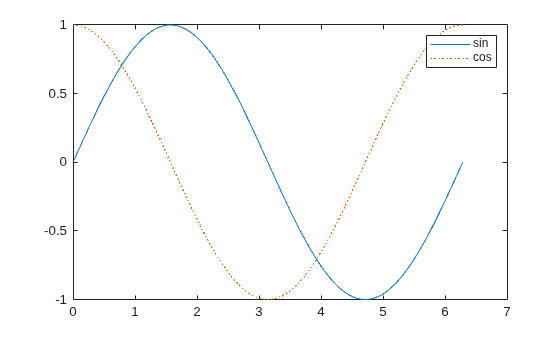

Para agregar gráficas a una figura existente, use hold on. Todas las gráficas aparecerán en la ventana de la figura actual hasta que use hold off o cierre la ventana.

x = linspace(0,2*pi);
y = sin(x);
plot(x,y)

hold on

y2 = cos(x);
plot(x,y2,":")
legend("sin","cos")

hold off

Gráficas tridimensionales

Comúnmente, las gráficas tridimensionales muestran una superficie definida por una función de dos variables, $$z=f(x,y)$$. Por ejemplo, calcule $$z=x{e}^{-x^2-y^2}$$ los vectores columna y fila dados x y y con 20 puntos cada uno en el rango [-2,2].

x = linspace(-2,2,20);
y = x';
z = x .* exp(-x.^2 - y.^2);

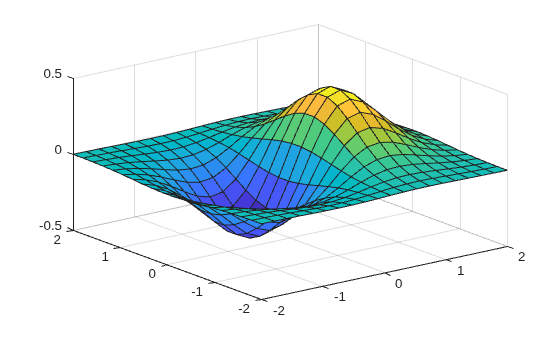

Luego, cree una gráfica de superficie.

surf(x,y,z)

Las funciones surf y mesh muestran superficies en tres dimensiones. surf muestra las líneas de conexión y las caras de la superficie en color, y mesh produce superficies de malla que colorean solo las líneas de conexión.

Varias gráficas

Puede mostrar varias gráficas en diferentes partes de la misma ventana usando tiledlayout o subplot.

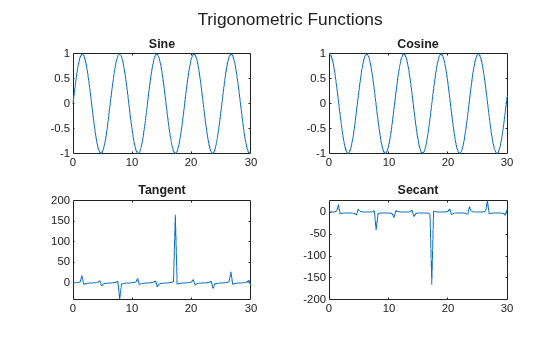

La función tiledlayout se introdujo en la versión R2019b y proporciona más control sobre las etiquetas y el espacio que subplot. Por ejemplo, cree un diseño de 2 por 2 en una ventana de figuras. A continuación, llame a nexttile cada vez que desee que aparezca una gráfica en la región siguiente.

t = tiledlayout(2,2);
title(t,"Trigonometric Functions")
x = linspace(0,30);

nexttile
plot(x,sin(x))
title("Sine")

nexttile
plot(x,cos(x))
title("Cosine")

nexttile
plot(x,tan(x))
title("Tangent")

nexttile
plot(x,sec(x))
title("Secant")

Si utiliza una versión anterior a R2019b, consulte subplot.
