hilbert

Señal analítica de tiempo discreto utilizando la transformada de Hilbert

Descripción

x = hilbert(xr) devuelve la señal analítica, x, de una secuencia de datos real, xr. Si xr es una matriz, hilbert encuentra la señal analítica correspondiente a cada columna.

ejemplo

x = hilbert(xr,n) usa una transformada rápida de Fourier (FFT) de n puntos para calcular la transformada de Hilbert. Los datos de entrada están rellenados con ceros o truncados a la longitud n, según corresponda.

ejemplo

Ejemplos

contraer todo

Defina una secuencia y calcule su señal analítica mediante hilbert.

xr = [1 2 3 4]';
x = hilbert(xr)
x = 4×1 complex

   1.0000 + 1.0000i
   2.0000 - 1.0000i
   3.0000 - 1.0000i
   4.0000 + 1.0000i

La parte imaginaria de x es la transformada de Hilbert de xr y la parte real es la propia xr.

imx = imag(x)
imx = 4×1

     1
    -1
    -1
     1

rex = real(x)
rex = 4×1

     1
     2
     3
     4

La última mitad de la transformada discreta de Fourier (DFT) de x es cero. (En este ejemplo, la última mitad de la transformada es solo el último elemento). Los elementos DC y Nyquist de fft(x) son puramente reales.

dft = fft(x)
dft = 4×1 complex

  10.0000 + 0.0000i
  -4.0000 + 4.0000i
  -2.0000 + 0.0000i
   0.0000 + 0.0000i

La función hilbert encuentra la señal analítica exacta para un bloque finito de datos. También se puede generar la señal analítica utilizando un filtro transformador de Hilbert con respuesta al impulso finita (FIR) para calcular una aproximación a la parte imaginaria.

Genere una secuencia compuesta por tres sinusoides con frecuencias de 203, 721 y 1001 Hz. La secuencia se muestrea a 10 kHz durante aproximadamente 1 segundo. Utilice la función hilbert para calcular la señal analítica. Represéntela entre 0,01 segundos y 0,03 segundos.

fs = 1e4;
t = 0:1/fs:1;

x = 2.5 + cos(2*pi*203*t) + sin(2*pi*721*t) + cos(2*pi*1001*t);

y = hilbert(x);

plot(t,real(y),t,imag(y))
xlim([0.01 0.03])
legend("real","imaginary")
title("Hilbert Function")
xlabel("Time (s)")

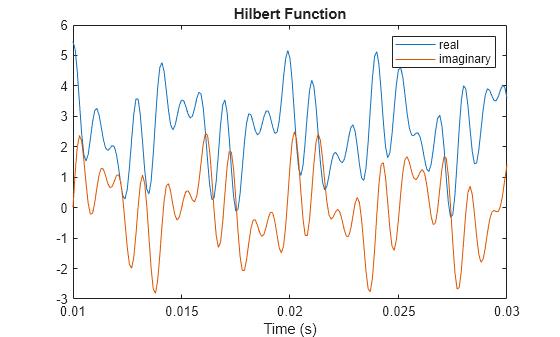

Figure contains an axes object. The axes object with title Hilbert Function, xlabel Time (s) contains 2 objects of type line. These objects represent real, imaginary.

Calcule las estimaciones de Welch de las densidades espectrales de potencia de la secuencia original y de la señal analítica. Divida las secuencias en secciones no solapadas de Hamming de longitud 256. Compruebe que la señal analítica no tiene potencia en las frecuencias negativas.

pwelch([x;y].',256,0,[],fs,"centered")
legend("Original","Hilbert")

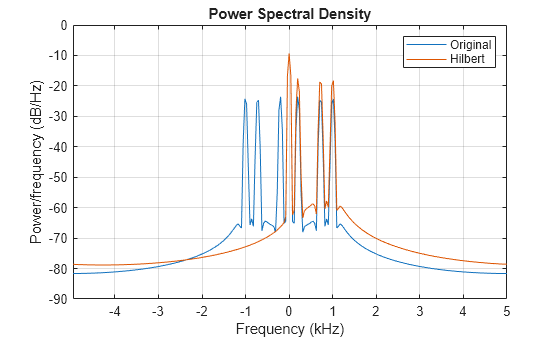

Figure contains an axes object. The axes object with title Power Spectral Density, xlabel Frequency (kHz), ylabel Power/frequency (dB/Hz) contains 2 objects of type line. These objects represent Original, Hilbert.

Utilice la función designfilt para diseñar un filtro transformador de Hilbert con FIR de 60.º orden. Especifique un ancho de transición de 400 Hz. Visualice la respuesta en frecuencia del filtro.

fo = 60;

d = designfilt("hilbertfir",FilterOrder=fo, ...
       TransitionWidth=400,SampleRate=fs);

freqz(d,1024,fs)

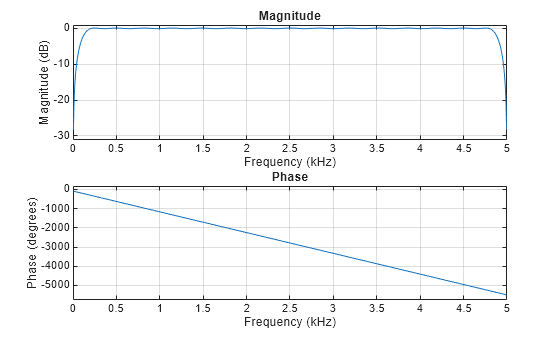

Figure contains 2 axes objects. Axes object 1 with title Phase, xlabel Frequency (kHz), ylabel Phase (degrees) contains an object of type line. Axes object 2 with title Magnitude, xlabel Frequency (kHz), ylabel Magnitude (dB) contains an object of type line.

Filtre la secuencia sinusoidal para aproximar la parte imaginaria de la señal analítica.

hb = filter(d,x);

El retardo de grupo del filtro, grd, es igual a la mitad del orden del filtro. Compense dicho retardo. Elimine las primeras muestras grd de la parte imaginaria y las últimas muestras grd de la parte real y del vector temporal. Represente el resultado entre 0,01 segundos y 0,03 segundos.

grd = fo/2;

y2 = x(1:end-grd) + 1j*hb(grd+1:end);
t2 = t(1:end-grd);

plot(t2,real(y2),t2,imag(y2))
xlim([0.01 0.03])
legend("real","imaginary")
title("FIR Filter")
xlabel("Time (s)")

Figure contains an axes object. The axes object with title FIR Filter, xlabel Time (s) contains 2 objects of type line. These objects represent real, imaginary.

Calcule la densidad espectral de potencia (PSD) de la señal analítica aproximada y compárela con el resultado hilbert.

pwelch([y;[y2 zeros(1,grd)]].',256,0,[],fs,"centered")
legend("Hilbert","FIR Filter")

Figure contains an axes object. The axes object with title Power Spectral Density, xlabel Frequency (kHz), ylabel Power/frequency (dB/Hz) contains 2 objects of type line. These objects represent Hilbert, FIR Filter.

Argumentos de entrada

contraer todo

Señal de entrada, especificada como un vector o matriz de valor real. Si xr es compleja, hilbert ignora su parte imaginaria.

Ejemplo: sin(2*pi*(0:15)/16) especifica un periodo de una sinusoide.

Ejemplo: sin(2*pi*(0:15)'./[16 8]) especifica una señal sinusoidal de dos canales.

Tipos de datos: single | double

Longitud de la DFT, especificada como escalar entero positivo.

Tipos de datos: single | double

Argumentos de salida

contraer todo

Señal analítica, devuelta como vector o matriz.

Más acerca de

contraer todo

Algoritmos

La señal analítica para una secuencia xr tiene una transformada unilateral de Fourier. Es decir, la transformada desaparece para frecuencias negativas. Para aproximar la señal analítica, hilbert calcula la FFT de la secuencia de entrada, sustituye por ceros los coeficientes de la FFT que corresponden a frecuencias negativas y calcula la FFT inversa del resultado.

hilbert utiliza un algoritmo de cuatro pasos:

  1. Calcule la FFT de la secuencia de entrada y almacene el resultado en un vector x.

  2. Cree un vector h cuyos elementos h(i) tengan los valores:

    • 1 para i = 1, (n/2)+1

    • 2 para i = 2, 3, … , (n/2)

    • 0 para i = (n/2)+2, … , n

  3. Calcule el producto a nivel de elemento de x y h.

  4. Calcule la FFT inversa de la secuencia obtenida en el paso 3 y devuelva los primeros n elementos del resultado.

Este algoritmo se introdujo por primera vez en [2]. La técnica asume que la señal de entrada, x, es un bloque finito de datos. Esta suposición permite a la función eliminar la redundancia espectral en x de forma exacta. Los métodos basados en filtrado FIR solo pueden aproximar la señal analítica, pero tienen la ventaja de que operan de forma continua en los datos. Consulte Single-Sideband Amplitude Modulation para ver otro ejemplo de una transformada de Hilbert calculada con un filtro FIR.

Referencias

[1] Claerbout, Jon F. Fundamentals of Geophysical Data Processing with Applications to Petroleum Prospecting. Oxford, UK: Blackwell, 1985.

[2] Marple, S. L. “Computing the Discrete-Time Analytic Signal via FFT.” IEEE® Transactions on Signal Processing. Vol. 47, 1999, pp. 2600–2603.

[3] Oppenheim, Alan V., Ronald W. Schafer, and John R. Buck. Discrete-Time Signal Processing. 2nd Ed. Upper Saddle River, NJ: Prentice Hall, 1999.
