Operadores lineales
R2026aEsta biblioteca contiene bloques que simulan funciones de tiempo continuo para señales físicas.
Bloques de Simscape
 | PS Integrator | Integrate physical signal |
 | PS State-Space | Implement linear state-space system (Desde R2025a) |
 | PS Transfer Function | Model low-pass and lead-lag filters |
Temas
- Physical Signal Unit Propagation
Physical signal blocks propagate units.
- Upgrading Models with Legacy Physical Signal Blocks
Prior to R2019a, physical signal blocks did not propagate units.
Ejemplos destacados
Inductor no lineal
Este ejemplo muestra una implementación de un inductor no lineal en el que la inductancia depende de la corriente. Una función tanh define la relación no lineal entre flujo y corriente. El flujo se satura para las corrientes grandes que se pueden producir, por ejemplo, en los inductores de núcleo de hierro.
Solenoide
En este ejemplo se muestra un solenoide con retorno por resorte. El solenoide está modelado como una inductancia cuyo valor L depende de la posición x del émbolo. La fuerza contraelectromotriz para una inductancia variante en el tiempo viene dada por:

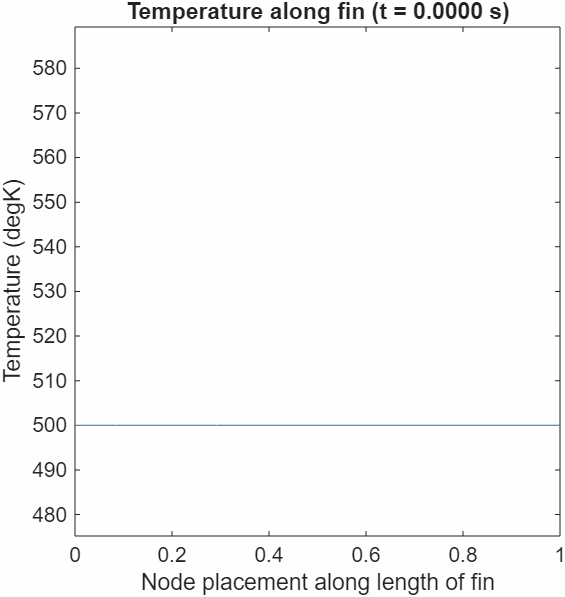

Heat Sink Using PS State-Space Block
Use the PS State-Space block to model a heat sink in air. The heat sink represents rods with distributed masses along their lengths. One end of each rod is fixed to a base and undergoes conduction. Heat conducts along the length of each rod. The length of each rod is also exposed to air and undergoes convection with the air.
