Simulation Data Inspector

Inspeccionar y comparar datos y resultados de simulación para validar e iterar diseños de modelo

expandir todo en la página

Descripción

Simulation Data Inspector visualiza y compara múltiples tipos de datos.

Con Simulation Data Inspector, puede inspeccionar y comparar datos de series temporales en múltiples fases del flujo de trabajo. Este flujo de trabajo de ejemplo muestra cómo Simulation Data Inspector admite todas las fases del ciclo de diseño:

  1. View Simulation Data in Simulation Data Inspector o Import Data from Workspace or File into Simulation Data Inspector

    Ejecutar una simulación en un modelo configurado para registrar datos en Simulation Data Inspector o importar datos del área de trabajo o un archivo. Puede ver y verificar los datos de entrada del modelo o inspeccionar los datos de simulación registrados mientras se modifica iterativamente el diagrama del modelo, los valores de parámetros o la configuración del modelo. Para obtener más información sobre cómo registrar datos de simulación, consulte Save Simulation Data.

  2. Inspect Simulation Data

    Representar señales en múltiples subgráficas, hacer zoom y alejar ejes de gráficas especificados, y utilizar cursores de datos para comprender y evaluar los datos. Puede elegir entre múltiples visualizaciones, como tiempo, arreglo, mapa, minigráficos y gráficas XY. Para obtener más información sobre cómo presentar datos de forma eficaz, consulte Create Plots Using the Simulation Data Inspector.

  3. Compare Simulation Data

    Comparar señales individuales o ejecuciones de simulación, y analizar los resultados de la comparación con tolerancia relativa, absoluta y de tiempo. Las herramientas de Simulation Data Inspector facilitan el diseño iterativo y permiten resaltar señales que no cumplen los requisitos de tolerancia. Para obtener más información sobre la operación de comparación, consulte How the Simulation Data Inspector Compares Data.

  4. Save and Share Simulation Data Inspector Data and Views

    Comparta sus hallazgos con otras personas guardando los datos y las vistas de Simulation Data Inspector.

También puede utilizar las prestaciones de Simulation Data Inspector desde la línea de comandos. Para obtener más información, consulte Inspect and Compare Data Programmatically.

The Inspect pane of the Simulation Data Inspector shows three subplots. The subplots show time plots of data gathered from three runs of the model sldemo_autotrans. The first subplot shows the EngineRPM signals from all three runs. The second subplot shows the ShiftLogic signals from all three runs. The third subplot shows the VehicleSpeed signal from all three runs.

Abrir Simulation Data Inspector

  • Barra de herramientas de Simulink®: En la pestaña Simulation, en Review Results, haga clic en Data Inspector.

  • Desde un modelo: haga clic en el símbolo de transmisión de una señal para abrir Simulation Data Inspector y representar la señal.

  • En la línea de comandos de MATLAB®:

Ejemplos

expandir todo

Abrir script en vivo

Cree una ejecución, añada datos y, después, visualice los datos en Simulation Data Inspector.

Crear datos para una ejecución

Cree dos objetos timeseries para contener datos para una señal sinusoidal y una señal de coseno. Asigne a cada objeto timeseries un nombre descriptivo.

time = linspace(0,20,100);

sine_vals = sin(2*pi/5*time);
sine_ts = timeseries(sine_vals,time);
sine_ts.Name = "Sine, T=5";

cos_vals = cos(2*pi/8*time);
cos_ts = timeseries(cos_vals,time);
cos_ts.Name = "Cosine, T=8";

Crear una ejecución y añadir datos

Use la función Simulink.sdi.view para abrir Simulation Data Inspector.

Simulink.sdi.view

Para importar datos a Simulation Data Inspector desde el área de trabajo, cree un objeto Simulink.sdi.Run con la función Simulink.sdi.Run.create. Añada información sobre la ejecución a sus metadatos utilizando las propiedades Name y Description del objeto Run.

sinusoidsRun = Simulink.sdi.Run.create;
sinusoidsRun.Name = "Sinusoids";
sinusoidsRun.Description = "Sine and cosine signals with different frequencies";

Use la función add para añadir los datos que ha creado en el área de trabajo a la ejecución vacía.

add(sinusoidsRun,"vars",sine_ts,cos_ts);

Representar datos en Simulation Data Inspector

Utilice la función getSignalByIndex para acceder a objetos Simulink.sdi.Signal que contengan los datos de señales. Puede utilizar las propiedades del objeto Simulink.sdi.Signal para especificar el estilo y color de línea para la señal y representar la señal en Simulation Data Inspector. Especifique las propiedades LineColor y LineDashed para cada señal.

sine_sig = getSignalByIndex(sinusoidsRun,1);
sine_sig.LineColor = [0 0 1];
sine_sig.LineDashed = "-.";

cos_sig = sinusoidsRun.getSignalByIndex(2);
cos_sig.LineColor = [1 0 0];
cos_sig.LineDashed = "--";

Use la función Simulink.sdi.setSubPlotLayout para configurar un diseño de subgráfica de 2 por 1 en el área de representación de Simulation Data Inspector. Luego, utilice la función plotOnSubplot para representar la señal sinusoidal en la subgráfica superior y la señal de coseno en la inferior.

Simulink.sdi.setSubPlotLayout(2,1);

plotOnSubPlot(sine_sig,1,1,true);
plotOnSubPlot(cos_sig,2,1,true);

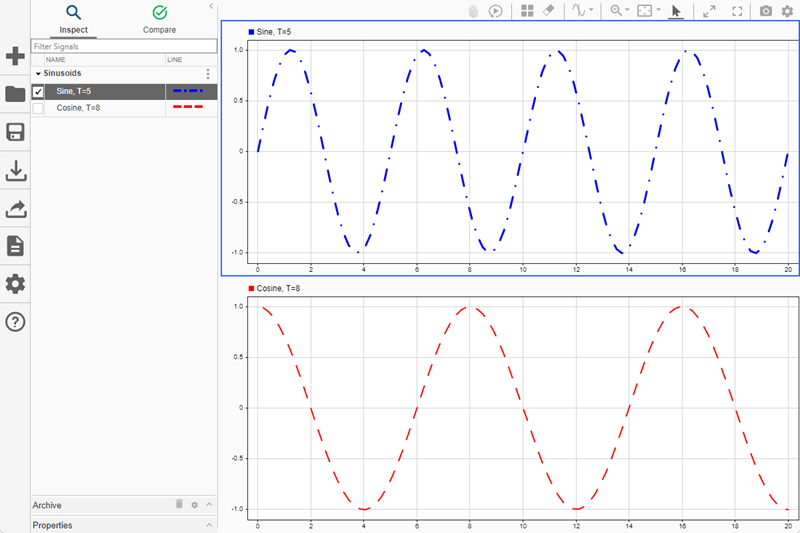

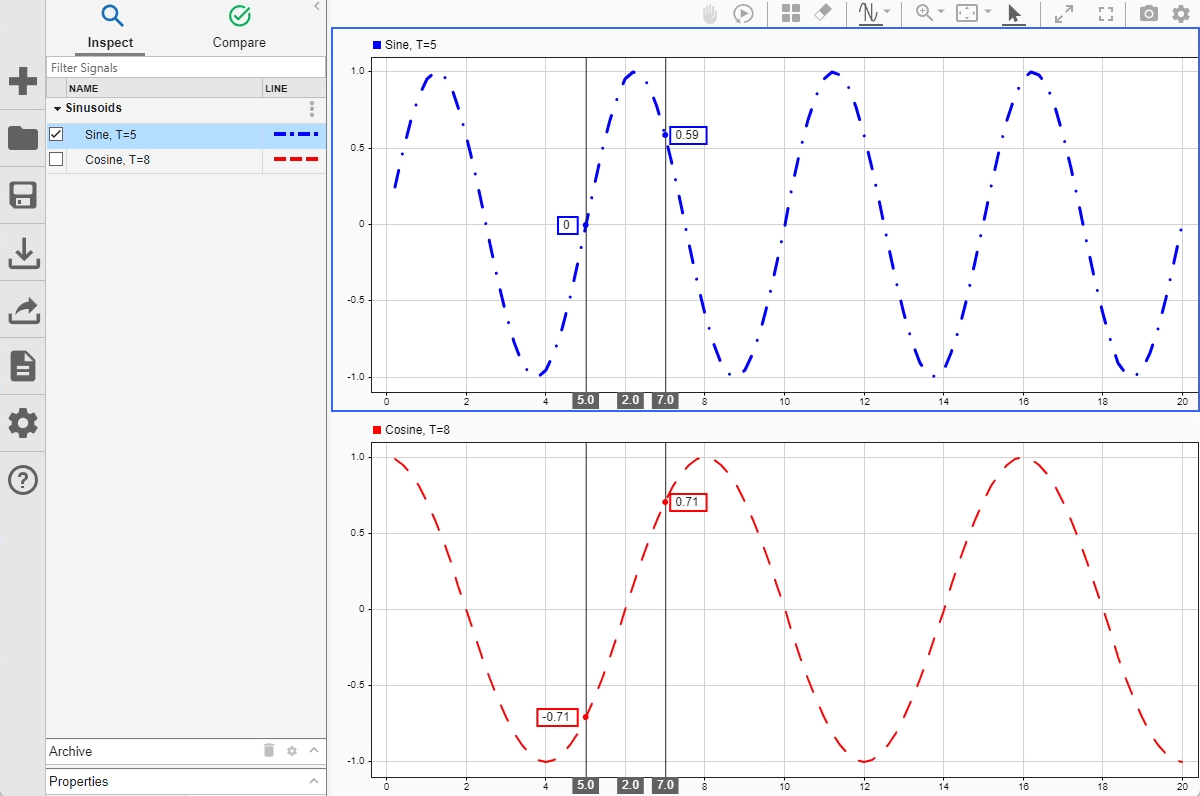

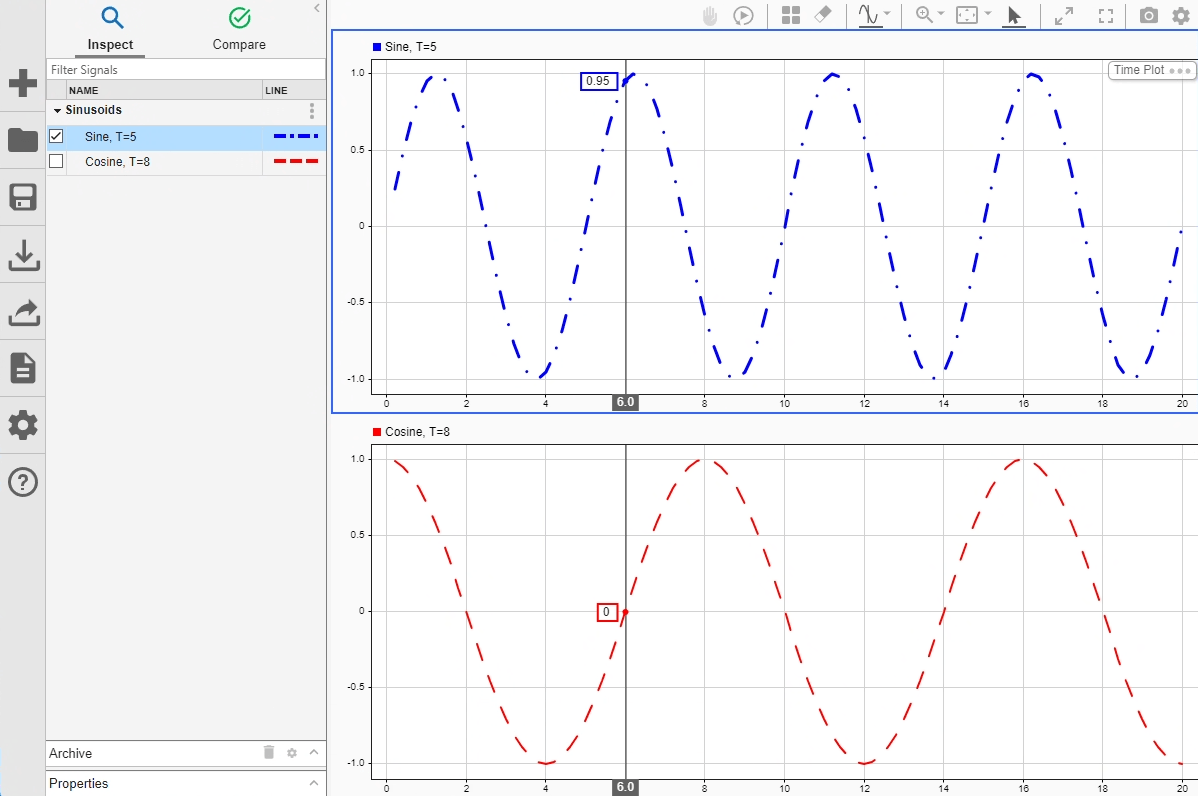

The sine wave and cosine wave signals are plotted in the Simulation Data Inspector. Two subplots align vertically. In the upper subplot, the Sine, T=5 signal is plotted in blue with a dash-dotted line style. In the lower subplot, Cosine, T=8 signal is plotted in red with a dashed line style.

Cerrar Simulation Data Inspector y guardar los datos

Cuando termine de inspeccionar los datos de señales representados, puede cerrar Simulation Data Inspector y guardar la sesión en un archivo MLDATX.

Simulink.sdi.close("sinusoids.mldatx")
Abrir script en vivo

Puede usar la función Simulink.sdi.plot para representar resultados de simulación en Simulation Data Inspector. Abra el modelo vdp, que modela la ecuación de Van der Pol diferencial de segundo orden. Para obtener más información sobre el modelo, consulte Van der Pol Oscillator.

mdl = "vdp";
open_system(mdl)

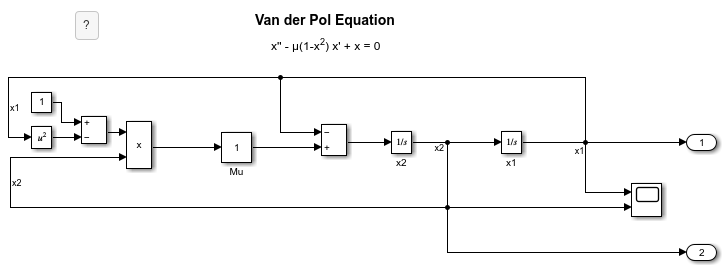

The vdp model

Simule el modelo. El modelo registra dos señales: x1 y x2. Los resultados de la simulación se almacenan en un solo objeto SimulationOutput denominado out.

out = sim(mdl);

Use la función Simulink.sdi.plot para abrir Simulation Data Inspector y representar los resultados.

Simulink.sdi.plot(out);

Simulation results are plotted on two vertically aligned subplots in the Simulation Data Inspector. The x1 signal is plotted in the upper subplot. The x2 signal is plotted in the lower subplot.

Abrir script en vivo

Puede utilizar la interfaz programática de Simulation Data Inspector para modificar un parámetro para la misma señal en múltiples ejecuciones. Este ejemplo añade una tolerancia absoluta de 0.1 a una señal en las cuatro ejecuciones de datos.

Primero, borre el área de trabajo y cargue la sesión de Simulation Data Inspector con los datos. La sesión incluye datos registrados de cuatro simulaciones de un modelo de Simulink® de un controlador longitudinal para una aeronave.

Simulink.sdi.clear
Simulink.sdi.load('AircraftExample.mldatx');

Utilice la función Simulink.sdi.getRunCount para obtener el número de ejecuciones en Simulation Data Inspector. Puede utilizar este número como índice para un bucle for que opere en cada ejecución.

count = Simulink.sdi.getRunCount;

Después, utilice un bucle for para asignar la tolerancia absoluta de 0.1 a la primera señal de cada ejecución.

for a = 1:count
    runID = Simulink.sdi.getRunIDByIndex(a);
    aircraftRun = Simulink.sdi.getRun(runID);
    sig = getSignalByIndex(aircraftRun,1);
    sig.AbsTol = 0.1;
end

Ejemplos relacionados

Uso programático

expandir todo

Simulink.sdi.view abre Simulation Data Inspector desde la línea de comandos de MATLAB.

Historial de versiones

Introducido en R2010b
