sourcedTransitions

Identificar transiciones con origen especificado

Sintaxis

transitions = sourcedTransitions(source)

transitions = sourcedTransitions(source) devuelve un arreglo de objetos Stateflow.Transition con el origen especificado.

Este ejemplo utiliza:

Encuentre la transición que salga del estado A1.

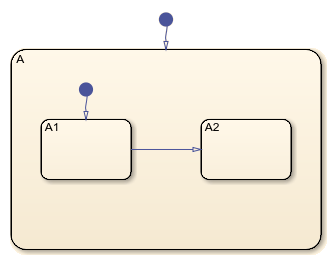

Stateflow chart with a hierarchy of states. The outer state is called A. It contains two inner states called A1 and A2.

Abra el modelo y acceda al objeto Stateflow.Chart para el gráfico.

open_system("sfHierarchyAPIExample")
ch = find(sfroot,"-isa","Stateflow.Chart");

Busque el objeto Stateflow.State llamado A1.

sA1 = find(sfroot,"-isa","Stateflow.State",Name="A1");

Identifique la transición cuyo estado de origen sea el estado A1. Muestre el nombre del destino.

tr = sourcedTransitions(sA1);
tr.Destination.Name

ans =
'A2'

Objeto de origen, especificado como un objeto de API de Stateflow^® de uno de estos tipos:

Introducido antes de R2006a
