Diseñe, modele y analice redes de componentes de RF

Más información:

Uso de parámetros S

Importe, exporte y visualice datos de los parámetros S de N puertos. Mida la ROE, los coeficientes de reflexión, el retardo de fase y el retardo de grupo. Convierta los formatos, cambie las impedancias de referencia y desembeba los datos de medición.

Análisis de parámetros S

Utilice funciones para transformar y manipular los datos de los parámetros S. Importe y exporte archivos Touchstone® de N puertos. Visualice los parámetros S en diagramas cartesianos, polares o de Smith. Mida la ROE, los coeficientes de reflexión, el retardo de fase y el retardo de grupo.

Elija el formato adecuado realizando conversiones entre los formatos de parámetros de red S, Y, Z, ABCD, h, g y T. Desembeba los datos medidos de los parámetros S de 2N puertos eliminando los efectos de los accesorios de prueba y las estructuras de acceso. Transforme las mediciones de terminación única en diferenciales o en otros formatos de modo mixto. Vuelva a ordenar y convierta parámetros S de N puertos de terminación única en parámetros S de M puertos de terminación única.

Diseño y análisis de redes de RF

Cree redes de RF arbitrarias y analícelas en el dominio de la frecuencia. Diseñe filtros de RF y redes de adaptación.

Diseño de redes de RF

Diseñe filtros RF y redes de adaptación a partir de especificaciones de alto nivel. Cree redes arbitrarias mediante componentes de RF tales como elementos RLC concentrados y líneas de transmisión caracterizadas por propiedades físicas.

Lea y escriba formatos de archivos de datos estándar de la industria, tales como Touchstone de N puertos. Configure en cascada los parámetros S y utilice los datos de los parámetros S para diseñar redes de RF.

Red de adaptación de entrada y salida implementada con componentes concentrados.

Análisis de RF

Realice análisis en el dominio de la frecuencia de redes de RF para calcular métricas tales como la ROE, la ganancia y el retardo de grupo. Calcule los coeficientes de reflexión de entrada y salida, los factores de estabilidad y el factor de ruido de los componentes configurados en cascada.

Optimice el diseño de las redes de adaptación con algoritmos de optimización local y global.

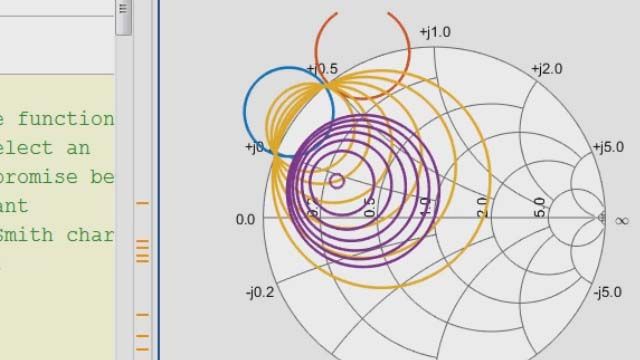

Análisis de una red de adaptación para una antena.

Análisis del balance de RF

Calcule el balance de RF de una cascada de componentes de RF en cuanto a ruido, potencia, ganancia y no linealidad.

App RF Budget Analyzer

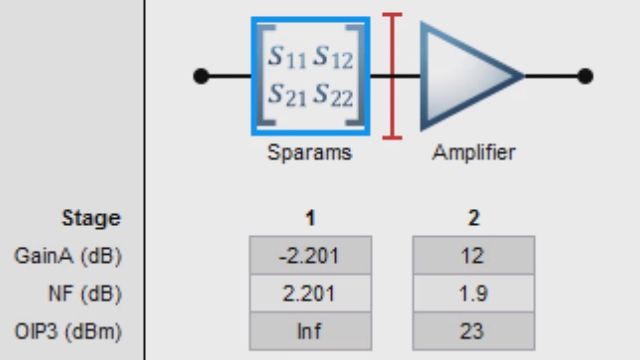

Utilice la app RF Budget Analyzer para crear una cascada de componentes de RF de forma gráfica o como un script en MATLAB®. Analice el balance de la cascada en cuanto a ruido, potencia, ganancia y no linealidad.

Determine las especificaciones en el nivel de sistema de los transceptores de RF para sistemas de comunicaciones inalámbricas y de radar. Calcule el balance teniendo en cuenta las desadaptaciones de impedancia en lugar de recurrir a hojas de cálculo personalizadas y cálculos complejos. Utilice el análisis de equilibrio armónico para calcular los efectos de la no linealidad en la ganancia y en los puntos de interceptación de segundo y tercer orden (IP2 e IP3). Inspeccione los resultados de manera numérica o gráfica representando diferentes métricas.

Generación de modelos de RF Blockset de envolventes de circuito

Desde la app RF Budget Analyzer, genere modelos y bancos de pruebas de RF Blockset para la simulación multiportadora de RF de envolventes de circuito .

Utilice el modelo generado automáticamente como referencia para seguir diseñando la arquitectura de RF y para simular los efectos que no se pueden tener en cuenta de forma analítica, incluidos los efectos debidos a las fugas, las interferencias y el acoplamiento de antenas.

Modelo de envolvente de circuito generado automáticamente con la app RF Budget Analyzer.

Análisis de los dominios de la frecuencia y el tiempo con funciones racionales

Ajuste datos del dominio de la frecuencia, tales como parámetros S, con funciones de transferencia de Laplace equivalentes.

Ajuste racional

Utilice algoritmos de ajuste racional para extraer una función de transferencia de Laplace equivalente de los datos del dominio de la frecuencia, tales como parámetros S.

Controle la precisión y el número de polos para gestionar la complejidad. Compruebe y aplique la pasividad de los datos y del ajuste. Extraiga ceros y polos equivalentes. Utilice el ajuste resultante para la simulación en RF Blockset o expórtelo como un módulo Verilog-A o una lista de conexiones de SPICE equivalente.

Ajuste de la amplitud y la fase de la S21 para un filtro SAW.

Integridad de señales

Utilice un ajuste racional para modelar componentes lineales dependientes de la frecuencia, tales como líneas de transmisión de alta velocidad de terminación única y diferenciales, o componentes analógicos, tales como ecualizadores lineales de tiempo continuo (CTLE).

Utilice la reducción del orden de los modelos para lograr modelos más sencillos para una precisión determinada (en comparación con la transformada rápida inversa de Fourier). Aplique la fase cero en la extrapolación a CC y evite el sobreajuste del ruido. Garantice la causalidad y la pasividad del modelo del sistema para la simulación en el dominio del tiempo.

Utilice el modelo de canal con SerDes Toolbox™; si lo prefiere, expórtelo como bloques de Simulink, como una lista de conexiones de SPICE equivalente o como módulos Verilog-A para el diseño de sistemas SerDes.

Efectos de un canal de parámetros S modelado con ajuste racional.
