Enfoques para registrar imágenes

El registro de imagen es el proceso de alinear dos o más imágenes de la misma escena. Este proceso implica designar una imagen como imagen de referencia, también denominada imagen fija, y aplicar transformaciones geométricas o desplazamientos locales a las otras imágenes para que se alineen con la referencia. Las imágenes se pueden desalinear por una variedad de razones. Normalmente, las imágenes se capturan en condiciones variables que pueden cambiar la perspectiva de la cámara o el contenido de la escena. La desalineación también puede deberse a distorsiones de lente y sensor o a diferencias entre dispositivos de captura.

El registro de imágenes se utiliza a menudo como un paso preliminar en otras aplicaciones de procesamiento de imágenes. Por ejemplo, puede utilizar el registro de imagen para alinear imágenes de satélite o imágenes médicas capturadas con diferentes modalidades de diagnóstico, como MRI y SPECT. El registro de imágenes le permite comparar las características comunes en diferentes imagenes. Por ejemplo, podría descubrir cómo se ha migrado un río, cómo se ha inundado un área o si un tumor es visible en una imagen de RMN o SPECT.

ofrece tres enfoques de registro de imágenes: una aplicación de calculadora de registro interactiva, registro automático de imágenes basado en la intensidad y registro de puntos de control. ofrece detección y coincidencia de funciones automatizadas.Image Processing Toolbox™Computer Vision Toolbox™

CapacidadRegistro Calculadora aplicaciónRegistro automático de imágenes basado en la intensidadRegistro de punto de controlrequiereDetección automatizada de características y correspondenciaComputer Vision Toolbox
El registro interactivoX
El registro automatizado basado en la intensidadXX
La detección automatizada de funcionesX  X
Selección de funciones manual  X
Función automatizada que coincidaX XX
La transformación no rígidaXXX
Flujo de trabajo totalmente automático X X
Soporta imágenes 3D X

Registro Calculadora aplicación

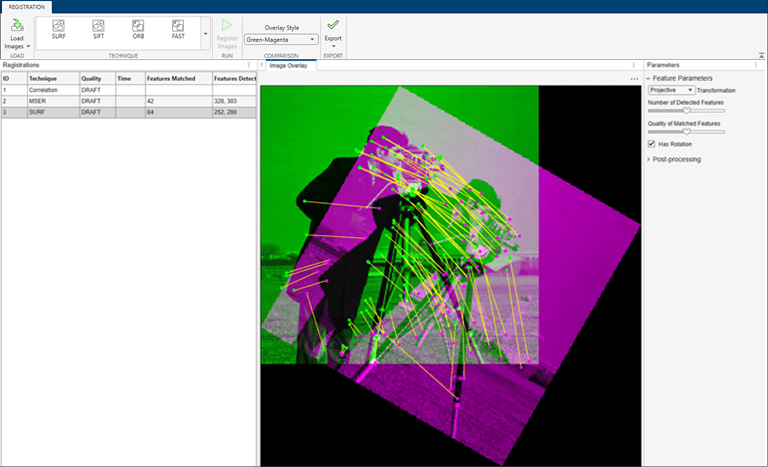

aplicación le permite registrar imágenes en 2-D de forma interactiva.Registro estimador Puede comparar diferentes técnicas de registro, ajustar la configuración y visualizar la imagen registrada. La aplicación proporciona una medida cuantitativa de calidad, y devuelve la imagen registrada y la matriz de transformación. La aplicación también genera código con la técnica y la configuración de registro seleccionadas, por lo que puede aplicar una transformación idéntica a varias imágenes.

La aplicación de registro de estimador ofrece seis técnicas basadas en funciones, tres técnicas basadas en la intensidad y una técnica de registro no rígida. Para una comparación más detallada de las técnicas disponibles, vea.Técnicas soportadas por la aplicación calculadora de registro

Registro automático de imágenes basado en la intensidad

asigna píxeles en cada imagen en función de los patrones de intensidad relativa.Registro automático de imágenes basado en la intensidad Puede registrar pares de imágenes monomodales y multimodales, y puede registrar imagen 2-D y 3-D. Este enfoque es útil para:

  • Registrar una gran colección de imágenes

  • El registro automatizado

Para registrar imágenes utilizando una técnica basada en la intensidad, utilice y especifique el tipo de transformación geométrica que se aplicará a la imagen en movimiento. ajusta iterativamente la transformación para optimizar la similitud de las dos imágenes.imregisterimregister

Alternativamente, puede estimar un campo de desplazamiento localizado y aplicar una transformación no rígida a la imagen en movimiento usando.imregdemons

Registro de punto de control

le permite seleccionar características comunes en cada imagen manualmente.Registro de punto de control El registro del punto de control es útil cuando:

  • Desea priorizar la alineación de entidades específicas, en lugar de todo el conjunto de entidades detectadas mediante la detección automatizada de entidades. Por ejemplo, al registrar dos imágenes médicas, puede enfocar la alineación en las características anatómicas deseadas y ignorar las características coincidentes que corresponden a estructuras anatómicas menos informativas.

  • Las imágenes tienen patrones repetidos que proporcionan una asignación poco clara utilizando la coincidencia de características automatizada. Por ejemplo, fotografías de edificios con muchas ventanas, o fotografías aéreas de calles de la ciudad cuadriparadas, tienen muchas características similares que son difíciles de asignar automáticamente. En este caso, la selección manual de pares de puntos de control puede proporcionar una asignación más clara de las entidades y, por lo tanto, una mejor transformación para alinear los puntos de entidad.

El registro del punto de control puede aplicar muchos tipos de transformaciones a la imagen en movimiento. Las transformaciones globales, que actúan sobre toda la imagen de manera uniforme, incluyen transformaciones geométricas afines, proyectivas y polinómicas. Las transformaciones no rígidas, que actúan en las regiones locales, incluyen transformaciones de media ponderada local y lineal por tramos.

Utilice la herramienta Selección de punto de control para seleccionar puntos de control. Inicie la herramienta con.cpselect

Detección automatizada de características y correspondencia

Automated detecta características tales como esquinas y blobs, coincide con las entidades correspondientes en las imágenes en movimiento y fijas, y estima una transformación geométrica para alinear las entidades coincidentes.Feature Detection and Extraction (Computer Vision Toolbox)

Para ver un ejemplo, vea.Encuentre rotación de imagen y escala utilizando la función de coincidencia automatizada Debe usar este método.Computer Vision Toolbox

Nota

La aplicación registration Estimator ofrece seis técnicas basadas en funciones para registrar un solo par de imágenes. Sin embargo, la aplicación no proporciona un flujo de trabajo automatizado para registrar varias imágenes.
