imimposemin

Imponer mínimos

Sintaxis

J = imimposemin(I,BW)

J = imimposemin(I,BW,conn)

Descripción

J = imimposemin(I,BW) modifica la imagen de la máscara en escala de grises I utilizando la reconstrucción morfológica de modo que solo tenga mínimos regionales donde la imagen de marcador binaria BW sea distinta de cero.

J = imimposemin(I,BW,conn) especifica la conectividad de los píxeles para la reconstrucción morfológica.

Ejemplos

Imponer mínimos regionales en una ubicación

En este ejemplo se muestra cómo modificar una imagen para que un área siempre sea un mínimo regional.

Lea una imagen y muéstrela. La imagen se denomina la imagen de máscara.

mask = imread('glass.png');
imshow(mask)

Cree una imagen binaria que tenga el mismo tamaño que la imagen de máscara y establezca un área pequeña de la imagen binaria en 1. Estos píxeles definen la ubicación de la imagen de máscara en la que se impondrá un mínimo regional. La imagen resultante se denomina imagen de marcador.

marker = false(size(mask));
marker(65:70,65:70) = true;

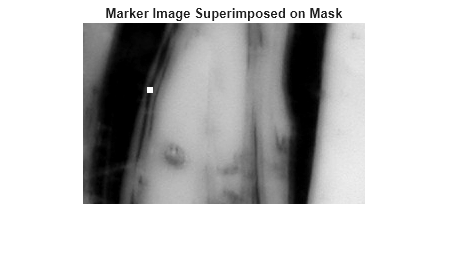

Superponga el marcador sobre la máscara para mostrar dónde quedan estos píxeles de interés en la imagen original. El cuadro blanco pequeño marca el punto. Este código no es esencial para la operación de imponer mínimos.

J = mask;
J(marker) = 255;
figure
imshow(J)
title('Marker Image Superimposed on Mask')

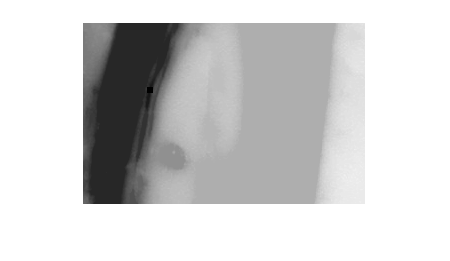

Imponga el mínimo regional en la imagen de entrada utilizando la función imimposemin. Observe cómo todas las áreas oscuras de la imagen original son más claras, excepto el área marcada.

K = imimposemin(mask,marker);
figure
imshow(K)

Para ilustrar cómo esta operación elimina todos los mínimos en la imagen original excepto el mínimo impuesto, compare los mínimos regionales de la imagen original con los de la imagen procesada. Estas llamadas a imregionalmin devuelven imágenes binarias que especifican las ubicaciones de todos los mínimos regionales en ambas imágenes.

BW = imregionalmin(mask);
figure
subplot(1,2,1)
imshow(BW)
title('Regional Minima in Original Image')

BW2 = imregionalmin(K);
subplot(1,2,2)
imshow(BW2)
title('Regional Minima After Processing')

Argumentos de entrada

I — Imagen de máscara en escala de grises

Arreglo numérico

Imagen de máscara en escala de grises, especificada como arreglo numérico de cualquier dimensión.

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64

BW — Imagen de marcador binaria

Arreglo numérico | arreglo lógico

Imagen de marcador binaria, especificada como arreglo numérico o lógico del mismo tamaño que la imagen de máscara en escala de grises I. En la entrada numérica, cualquier píxel distinto de cero se considera 1 (true).

Tipos de datos: single | double | int8 | int16 | int32 | int64 | uint8 | uint16 | uint32 | uint64 | logical

conn — Conectividad de píxeles

4 | 8 | 6 | 18 | 26 | Matriz de 3 por 3 por ... por 3 con valores 0 y 1

Conectividad de píxeles, especificada como uno de los siguientes valores de la tabla. La conectividad por defecto es 8 para imágenes 2D y 26 para imágenes 3D.

Valor	Significado
Conectividades bidimensionales
4	Los píxeles se consideran conectados si comparten bordes. El entorno de un píxel son los píxeles adyacentes en las direcciones horizontal y vertical.	El píxel actual se muestra en gris.
8	Los píxeles se consideran conectados si comparten bordes o vértices. El entorno de un píxel son los píxeles adyacentes en las direcciones horizontal, vertical y diagonal.	El píxel actual se muestra en gris.
Conectividades tridimensionales
6	Los píxeles se consideran conectados si comparten caras. El entorno de un píxel son los píxeles adyacentes en: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo	El píxel actual se muestra en gris.
18	Los píxeles se consideran conectados si sus caras o bordes se tocan. El entorno de un píxel son los píxeles adyacentes en: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo Una combinación de dos direcciones, como derecha-abajo o adentro-arriba	El píxel actual es el centro del cubo.
26	Los píxeles se consideran conectados si sus caras, bordes o vértices se tocan. El entorno de un píxel son los píxeles adyacentes en: Alguna de estas direcciones: adentro, afuera, izquierda, derecha, arriba y abajo Una combinación de dos direcciones, como derecha-abajo o adentro-arriba Una combinación de tres direcciones, como adentro-derecha-arriba o adentro-izquierda-abajo	El píxel actual es el centro del cubo.

En el caso de dimensiones más grandes, imimposemin utiliza el valor por defecto conndef(ndims(I),"maximal").

La conectividad también puede definirse de una forma más general para cualquier dimensión especificando una matriz de 3 por 3 por ... por 3 de 0 y 1. Los elementos con el valor 1 definen los entornos relativos al elemento central de conn. Tenga en cuenta que conn debe ser simétrica respecto de su elemento central. Para obtener más información, consulte Especificar conectividades personalizadas.

Tipos de datos: double | logical

Argumentos de salida

J — Imagen reconstruida

Arreglo numérico

Imagen reconstruida, devuelta como arreglo numérico o lógico del mismo tamaño y tipo de datos que I.

Capacidades ampliadas

Generación de código C/C++

Genere código C y C++ mediante MATLAB® Coder™.

Notas y limitaciones de uso:

• imimposemin es compatible con la generación de código C y C++ (requiere MATLAB^® Coder™). Para obtener más información, consulte Code Generation for Image Processing.

• imimposemin solo admite imágenes de máscara y de marcador 2D.

• El argumento conn debe ser una constante en tiempo de compilación y solo se admiten las conectividades 4 u 8. También puede especificar la conectividad como matriz de 3 por 3, pero solo puede ser [0 1 0;1 1 1;0 1 0] o ones(3).

Historial de versiones

Introducido antes de R2006a

R2023b: Soporte para la generación de código C

Ahora imimposemin es compatible con la generación de código C (requiere MATLAB Coder).

Consulte también

conndef | imreconstruct | imregionalmin

Temas

• Morphological Reconstruction
